Εξωτερική σφαιρική συμπεριφορά ολίσθησης φραγμών Pilllow ρουλεμάν κάθετη με τη σειρά καθισμάτων UCP | Φύτευση των φραγμών & των πιάτων ώθησης

Λεπτομέρειες:
Τόπος καταγωγής: Βαλμένος φλάντζα κατασκευαστής δακτυλίων
Μάρκα: Met Garlock Bearings (GGB) China Bushing
Πιστοποίηση: DIN1709
Αριθμό μοντέλου: Τύπος δακτυλίων: Βαλμένα φλάντζα ρουλεμάν, στο πλάτος φλαντζών, υλικό PTFE
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Διαπραγματεύσιμο
Τιμή: bearings metric sizes,thrust washers,flanged bearings Suppliers
Συσκευασία λεπτομέρειες: λεπτομέρειες συσκευασίας για το σταθερό βαλμένο φλάντζα απόδοση δακτύλιο
Χρόνος παράδοσης: 7 ~ 20 ημέρες
Όροι πληρωμής: TT εκ των προτέρων
Δυνατότητα προσφοράς: 100000 Τεμαχίων κομμάτι ανά ημέρα

Λεπτομερής ενημέρωση

Meterial: Χάλυβας χρωμίου Κύρια αγορά: Ευρώπη Αμερική Αφρική Μέση Ανατολή
Συσκευασία: Χαρτοκιβώτια, ξύλινη παλέτα, βιομηχανική συσκευασία Εφαρμογή: Μηχανήματα
Υπηρεσία: COem προσφερθείς Τύπος: Σφαιρικός ένσφαιρος τριβέας φραγμών μαξιλαριών με το κάθισμα
Υψηλό φως:

flanged sleeve bearing bronze

,

metric flanged sleeve bearing

Περιγραφή προϊόντων

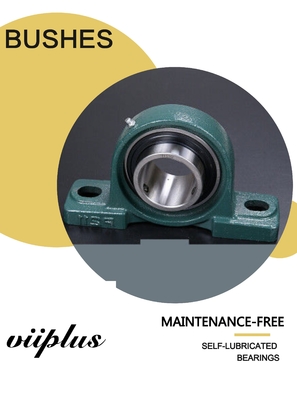

Pilllow φραγμών γλιστρώντας φέρων εξωτερικός σφαιρικός φραγμός pilllow ρουλεμάν κάθετος με το κάθισμα

Η φύτευση του σφαιρικού άξονα φραγμών και πιάτων ώθησης με το εξωτερικό κάθισμα έκανε στην Κίνα


Ο εξωτερικός σφαιρικός ένσφαιρος τριβέας με το κάθισμα είναι ένας εσωτερικός διευρυμένος δαχτυλίδι βαθύς ένσφαιρος τριβέας αυλακιού με τη διπλή σφραγίδα και σφαιρικό τμήμα εξωτερικού δαχτυλιδιού
Μια φέρουσα μονάδα που αποτελείται από μια φέρουσα έδρα και μια φέρουσα έδρα. Η σφαιρική τακτοποίηση μεταξύ του ρουλεμάν και της φέρουσας έδρας μπορεί να πραγματοποιήσει αυτόματη να στραφεί για να αντισταθμίσει την εγκατάσταση
Λάθη που προκαλούνται από την αξονική μη ευθυγράμμιση, τη μακροχρόνια φέρουσα εκτροπή και την παραμόρφωση κατώτατης επιφάνειας εγκαταστάσεων.
Ο εξωτερικός σφαιρικός ένσφαιρος τριβέας με το κάθισμα είναι συμπαγής στη δομή, εύκολο να συγκεντρωθεί και να αποσυνθέσει, κατάλληλο για την απλή υποστήριξη, που χρησιμοποιείται συχνά στη μεταλλεία και τη διαχείριση
Χρυσός, γεωργία, χημική βιομηχανία, μηχανήματα μεταφορών, κ.λπ.

Καθορισμός των ρουλεμάν φραγμών μαξιλαριών: ένας φραγμός ή πρότυπα για να υποστηρίξει ένα περιοδικό (από έναν άξονα): Ρουλεμάν

Ρουλεμάν φραγμών μαξιλαριών


Ένας φραγμός μαξιλαριών είναι ένα βάθρο που χρησιμοποιείται για να παρέχει την υποστήριξη για έναν περιστρεφόμενο άξονα με τη βοήθεια των συμβατών ρουλεμάν & των διάφορων εξαρτημάτων. Το υλικό κατοικίας για έναν φραγμό μαξιλαριών αποτελείται χαρακτηριστικά από το χυτοσίδηρο ή το χυτοχάλυβα.

Τα ρουλεμάν σειράς UCP είναι μια σειρά μετρικών σφαιρικών ρουλεμάν με τα ρουλεμάν.



Σφαιρική συμπεριφορά φραγμών Pilllow με το κάθισμα: UCP, UCF, UCFL, UCT, UCFC UCPH, UCFA UCPA, UCFB, UCHA και άλλος πλήρης εξωτερικός σφαιρικός ένσφαιρος τριβέας προτύπων είναι πραγματικά μια παραλλαγή του βαθιού ένσφαιρου τριβέα αυλακιού.

Το χαρακτηριστικό του είναι ότι το εξωτερικό δαχτυλίδι και η εξωτερική επιφάνεια διαμέτρων του είναι σφαιρικά, το οποίο μπορεί να εναρμονιστούν στην αντίστοιχη κοίλη σφαιρική επιφάνεια της φέρουσας έδρας για να διαδραματίσει το ρόλο να στραφεί.

Υψηλή διάρκεια υψηλής ταχύτητας υψηλής ακρίβειας

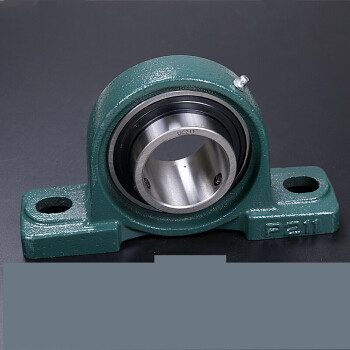

Εξωτερικός σφαιρικός ένσφαιρος τριβέας με το κάθισμα


Το σφαιρικό ρουλεμάν με την έδρα είναι ένα είδος συμπεριφοράς της μονάδας που συνδυάζει τη συμπεριφορά κυλίσματος και το φέρον κάθισμα. Τα περισσότερα από τα εξωτερικά σφαιρικά ρουλεμάν αποτελούνται από την εξωτερική διάμετρο του σφαιρικού, με σφαιρικό άντεξαν το φέρον κάθισμα εγκατεστημένο μαζί, ποικίλες δομικές μορφές, μεταβλητότητα και καλή ανταλλαξιμότητα.


Συγχρόνως, αυτό το είδος ρουλεμάν στο σχέδιο έχει επίσης έναν ορισμένο βαθμό κεντρικότητας, εύκολο να εγκαταστήσει, με μια διπλή δομή της σφραγίζοντας συσκευής, μπορεί να εργαστεί στις κακές συνθήκες. Ο φραγμός ρουλεμάν πετιέται γενικά. Τα συνήθως χρησιμοποιημένα καθίσματα είναι κάθετο κάθισμα (p), τετραγωνικό κάθισμα (f), διευθύνουν το τετραγωνικό κάθισμα (FS), κύριο στρογγυλό κάθισμα (FC), κάθισμα διαμαντιών (ΛΦ), κάθισμα δαχτυλιδιών (γ), κάθισμα ολισθαινόντων ρυθμιστών και ούτω καθεξής (τ).


Το εξωτερικό σφαιρικό ρουλεμάν με την έδρα διαιρείται σε συμπεριφορά του κέντρου και συμπεριφορά της έδρας, στο όνομα της συμπεριφοράς του κέντρου συν τη συμπεριφορά της έδρας, όπως με την εξωτερική σφαιρική συμπεριφορά UC205 setscrew με την κάθετη έδρα αποκαλούμενη UCP205. Λόγω της ισχυρής ανταλλαξιμότητας του σφαιρικού ρουλεμάν με την έδρα, το φέρον κέντρο μπορεί να συγκεντρωθεί κατά βούληση στη φέρουσα έδρα της ίδιας προδιαγραφής και των διαφορετικών μορφών.



Σειρά ρουλεμάν φραγμών Pilllow

  1. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με το κάθετο κάθισμα
  2. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow με το τετραγωνικό κάθισμα
  3. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με το κάθισμα διαμαντιών
  4. Κυλινδρική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με τον προϊστάμενο
  5. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με το δακτυλιοειδές κάθισμα
  6. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με το κάθισμα γλιστρώντας φραγμών
  7. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με το κάθισμα αναστολής
  8. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με το κάθισμα αναστολής
  9. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με το διευθετήσιμο κάθισμα διαμαντιών
  10. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με το κάθισμα διατρήσεων
  11. Εξωτερική σφαιρική συμπεριφορά φραγμών Pilllow σφαιρών με άλλα καθίσματα

UCP 204 205 206 207 208 209 210 203 UC201



Φέρων πίνακας μεγεθών φραγμών Pilllow

Πίνακας προδιαγραφών διάστασης του ρουλεμάν με το κάθισμα



Βαλμένο φλάντζα ρουλεμάν μανικιώνΒαλμένο φλάντζα ρουλεμάν μανικιών



ΤΥΠΟΣ ΜΕΓΕΘΟΣ (χιλ.) ΒΑΡΟΣ
δ Δ Β S Λ J Χ H1 H2 Α Ν N1 de κλ
UCP201 12 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0,7
UCP202 15 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0,7
UCP203 17 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0,7
UCP204 20 47 31 12.7 127 95 33.3 65 14 38 13 19 M10 0,7
UCP205 25 52 34.1 14.3 140 105 36.5 71 15 38 13 19 M10 0,8
UCP206 30 62 38.1 15.9 165 121 42.9 83 17 48 17 23 M14 1.3
UCP207 35 72 42.9 17.5 167 127 47.9 93 18 48 17 23 M14 1.6
UCP208 40 80 49.2 19 184 137 49.2 100 18 54 17 23 M14 1.9
UCP209 45 85 49.2 19 190 146 54 106 20 54 17 23 M14 2.2
UCP210 50 90 51.6 19 206 159 57.2 114 21 60 20 26 M16 2.6
UCP211 55 100 55.6 22.2 219 171 63.5 126 23 60 20 26 M16 3.3
UCP212 60 110 65.1 25.4 241 184 69.8 138 25 70 20 26 M16 4.6
UCP213 65 120 65.1 25.4 265 203 76.2 151 27 70 25 31 M20 5.9
UCP214 70 125 74.6 30.2 266 210 79.4 157 27 72 25 31 M20 6.6
UCP215 75 130 77.8 33.3 275 217 82.6 163 25 74 25 31 M20 7.4
UCP216 80 140 82.6 33.3 292 232 88.9 175 30 78 25 31 M20 9
UCP217 85 150 85.7 34.1 310 247 95.2 187 32 83 25 31 M20 11
UCP218 90 160 96 39.7 327 262 101.6 200 33 88 27 33 M22 13
UCP220 100 180 108 42 380 308 115 225 40 95 30 38 M24 16
UCP305 25 62 38 15 175 132 45 85 15 45 17 20 M14 1.4
UCP306 30 72 43 17 180 140 50 95 18 50 17 20 M14 1.8
UCP307 35 80 48 19 210 160 56 106 20 56 17 25 M14 2.8
UCP308 40 90 52 19 220 170 60 116 22 60 17 27 M14 3
UCP309 45 100 57 22 245 190 67 129 24 67 20 30 M16 4.1
UCP310 50 110 61 22 275 212 75 143 27 75 20 35 M16 5.8
UCP311 55 120 66 25 310 236 80 154 30 80 20 38 M16 7.4
UCP312 60 130 71 26 330 250 85 165 32 85 25 38 M20 9.4
UCP313 65 140 75 30 340 260 90 176 33 90 25 38 M20 10
UCP314 70 150 78 33 360 280 95 187 35 90 27 40 M22 12
UCP315 75 160 82 32 380 290 100 198 35 100 27 40 M22 14
UCP316 80 170 86 34 400 300 106 210 40 110 27 40 M22 18
UCP317 85 180 96 40 420 320 112 220 40 110 33 45 M27 20
UCP318 90 190 96 40 430 330 118 235 45 110 33 45 M27 24
UCP319 95 200 103 41 470 360 125 250 45 120 36 50 M30 29
UCP320 100 215 108 42 490 380 140 275 50 120 36 50 M30 35
UCP321 105 225 112 44 490 380 140 280 50 120 36 50 M30 35
UCP322 110 240 117 46 520 400 150 300 55 140 40 55 M33 45
UCP324 120 260 126 51 570 450 160 320 65 140 40 55 M33 55
UCP326 130 280 135 54 600 480 180 355 75 140 40 55 M33 72
UCP328 140 300 145 59 620 500 200 390 75 140 40 55 M33 89





Το ρουλεμάν UCP είναι επίσης γνωστό ως κάθετα σφαιρικά ρουλεμάν τοπ καλωδίων καθισμάτων, μερικά είδη ρουλεμάν με τα σφαιρικά ρουλεμάν καθισμάτων στην κλασσικότερη και ο συνηθέστερα χρησιμοποιημένη μορφή, κατάλληλα για όλο τη συσκευή μετάδοσης και τον άξονα και την επιφάνεια εγκαταστάσεων παράλληλη στο μηχανικό. Εθνική ετικέτα: GB/T7810


Σημείωση:


1. Οι γενικές διαστάσεις ucp201-ucp203 στον πίνακα είναι οι ίδιες
2. UCP201 έχει μια διάμετρο 12, UCP202 έχει μια διάμετρο 15, και UCP203 έχει μια διάμετρο των διαμέτρων 17.All επάνω από UCP204 πολλαπλασιάζεται με τα τελευταία δύο ψηφία με 5. Παραδείγματος χάριν, UCP204 έχει μια διάμετρο 20mm και UCP205 έχει μια διάμετρο 25mm.
3. Ο πρώτος αριθμός αφότου αντέχει UCP τη σειρά, 2 είναι ελαφριά σειρά και 3 είναι βαριά σειρά.
