| Ονομασία μάρκας: | VIIPLUS |
| Αριθμός μοντέλου: | Ελεύθερα πιάτα φωτογραφικών διαφανειών πετρελαίου πιάτων ένδυσης, από γραφίτη προμηθευτές πιάτων |
| MOQ: | Διαπραγματεύσιμο |
| τιμή: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Όροι πληρωμής: | T / T |
| Ικανότητα εφοδιασμού: | Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρική πώλησηΣυσκευές για την κατασκευή τροχιάς, Λεκ |
Η πλάκα από μπρούτζο 500 SWP Wear Bronze Plate With Graphite Embedded αναφέρεται σε έναν τύπο πλάκας από κράμα μπρούτζου που έχει ενισχυθεί με γραφίτη ενσωματωμένο στη μήτρα του μπρούτζου για βελτιωμένη αντοχή στη φθορά. Το Brass 500 SWP είναι μια συγκεκριμένη σύνθεση κράματος μπρούτζου που διαθέτει εξαιρετικές μηχανικές ιδιότητες και αντοχή στη διάβρωση, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν υψηλή αντοχή στη φθορά και ανθεκτικότητα.
Η συμπερίληψη γραφίτη στην πλάκα μπρούτζου παρέχει πολλά πλεονεκτήματα, όπως αυξημένη λιπαντικότητα και μειωμένη τριβή, γεγονός που με τη σειρά του ενισχύει την αντοχή στη φθορά του υλικού. Αυτό το καθιστά κατάλληλο για εφαρμογές όπου τα εξαρτήματα υπόκεινται σε επαναλαμβανόμενες ολισθαίνουσες ή περιστροφικές κινήσεις και απαιτούν μεγάλη διάρκεια ζωής.
Η πλάκα από μπρούτζο 500 SWP Wear Bronze Plate With Graphite Embedded μπορεί να χρησιμοποιηθεί σε διάφορες βιομηχανίες, όπως η εξόρυξη, οι κατασκευές και τα βαρέα μηχανήματα, όπου τα εξαρτήματα του εξοπλισμού εκτίθενται σε σκληρά περιβάλλοντα και απαιτούν ανθεκτικά υλικά για τη διατήρηση της ακεραιότητας και της λειτουργικότητάς τους. Ο συνδυασμός της αντοχής στη διάβρωση του μπρούτζου και των ιδιοτήτων αντοχής στη φθορά του γραφίτη έχει ως αποτέλεσμα ένα υλικό που είναι εξαιρετικά ανθεκτικό και αξιόπιστο για τέτοιες εφαρμογές.
Πλάκα οδηγού, αυτολιπαινόμενη Τιμή και χρόνος παράδοσης κατόπιν αιτήματος.

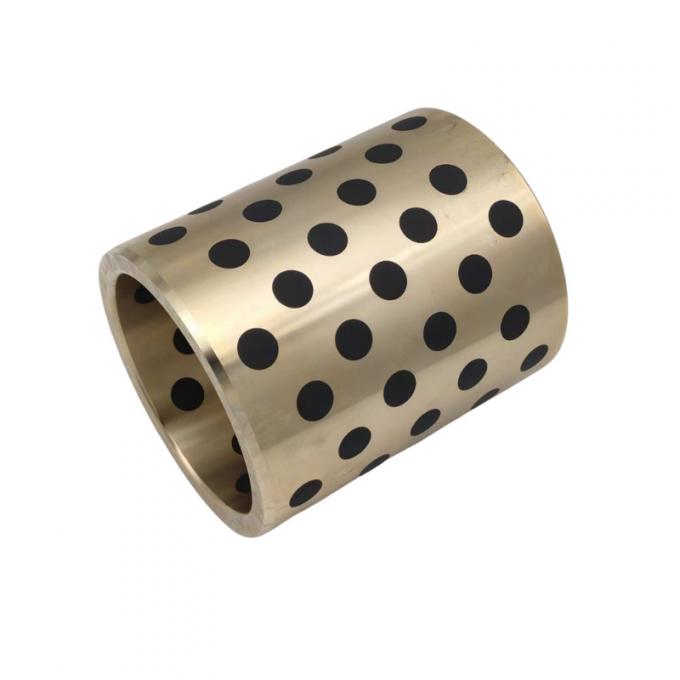

Χιτώνιο από μπρούτζο Ρουλεμάν ολίσθησης είναι ένας τύπος τυπικών προϊόντων της εταιρείας μας. Αυτός ο τύπος αυτολιπαινόμενου ρουλεμάν ονομάζεται επίσης ρουλεμάν χωρίς λάδι, ρουλεμάν από μπρούτζο, χιτώνιο χαλκού, χιτώνιο ρουλεμάν στερεού ολίσθησης, χιτώνιο από μπρούτζο ρουλεμάν από μπρούτζο, ρουλεμάν από μπρούτζο με γραφίτη, θάμνοι οδηγού και χιτώνιο ρουλεμάν γεμισμένο με γραφίτη.
Πλάκα από μπρούτζο 500 SWP Wear Bronze Plate With Graphite Embedded
| ΟΧΙ. | DIN | Αριθμός υλικού. | Ονομασία | Πρότυπο ASTM | Αναλογικό | Πυκνότητα (g/cm³) | 0,2% Στέλεχος (MPa) | Αντοχή σε εφελκυσμό (MPa) | Στέλεχος (%) | E-modulus (MPa) | Σκληρότητα (HB) | Εφαρμογές |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Χρησιμοποιείται ευρέως στην αυτοκινητοβιομηχανία, την αεροδιαστημική και τη ναυπηγική για εξαρτήματα που απαιτούν καλή αντοχή και αντοχή στη διάβρωση. Αναγνωρισμένο διεθνώς για την ευελιξία και την απόδοσή του. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Δεν έχει ακόμη τυποποιηθεί | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Χρησιμοποιείται συνήθως στην κατασκευή ρουλεμάν, χιτωνίων και εξαρτημάτων που απαιτούν υψηλή ικανότητα φόρτισης και αντοχή στη φθορά, ειδικά σε ναυτιλιακές και βιομηχανικές εφαρμογές. |
| 2.1061.03 | CuSn12Pb | Δεν έχει ακόμη τυποποιηθεί | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Χρησιμοποιείται στη ναυτιλία, την αεροδιαστημική και τα βαρέα μηχανήματα για την κατασκευή ρουλεμάν και εξαρτημάτων που απαιτούν υψηλή αντοχή και ανθεκτικότητα. Γνωστό για ακραία φορτία και υψηλά διαβρωτικά περιβάλλοντα. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Χρησιμοποιείται σε ρουλεμάν βαρέως τύπου, υδραυλικά εξαρτήματα και ναυτιλιακό υλικό. Σχεδιασμένο για υψηλά φορτία και αντοχή σε διαβρωτικές επιθέσεις. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Δεν έχει ακόμη τυποποιηθεί | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Χρησιμοποιείται συνήθως στην κατασκευή ρουλεμάν, γραναζιών και εξαρτημάτων που απαιτούν υψηλή αντοχή στη φθορά. Γνωστό για την καλή μηχανική κατεργασία και την αντοχή στη διάβρωση, ιδιαίτερα σε θαλάσσια περιβάλλοντα. Όλα τα δικαιώματα για το περιεχόμενο που αναφέρεται διατηρούνται από το https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Δεν έχει ακόμη τυποποιηθεί | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | CuSn12 | Δεν έχει ακόμη τυποποιηθεί | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| Σημείωση: Κωδικοί μορφής παράδοσης: .01 = χύτευση άμμου, .02 = χύτευση βαρύτητας, .03 = φυγοκεντρική χύτευση, .04 = συνεχής χύτευση. | ||||||||||||
| Τυπικός αριθμός | W | L | a | b | Σκίτσο |
| SWP Wear Plate -18*50 | 18 | 50 | - | 20 | A |
| SWP Wear Plate -18*75 | 75 | 45 | |||
| SWP Wear Plate -18*100 | 100 | 70 | |||
| SWP Wear Plate -18*150 | 150 | 60 | B | ||
| SWP Wear Plate-28*50 | 28 | 50 | - | 20 | A |
| SWP Wear Plate -28*75 | 75 | 45 | |||
| SWP Wear Plate -28*100 | 100 | 70 | |||
| SWP Wear Plate -28*150 | 150 | 60 | B | ||
| SWP Wear Plate-38*50 | 38 | 50 | - | 20 | A |
| SWP Wear Plate -38*75 | 75 | 45 | |||
| SWP Wear Plate-38*100 | 100 | 70 | |||
| SWP Wear Plate -38*150 | 150 | 60 | B | ||
| SWP Wear Plate -48*75 | 48 | 75 | - | 45 | A |
| SWP Wear Plate -48*100 | 100 | 70 | |||
| SWP Wear Plate -48*125 | 125 | 95 | |||
| SWP Wear Plate -48*150 | 150 | 60 | B | ||
| SWP Wear Plate -75*75 | 75 | 75 | 45 | 45 | C |
| SWP Wear Plate -75*100 | 100 | 70 | |||
| SWP Wear Plate-75*125 | 125 | 95 | |||
| SWP Wear Plate -75*150 | 150 | 60 | D | ||
| SWP Wear Plate -100*100 | 100 | 100 | 70 | 70 | C |
| SWP Wear Plate -100*125 | 125 | 95 | |||
| SWP Wear Plate -100*150 | 150 | 60 | D |
| Sliding speed v: | 30 m/min |
| Base Material: | Special Brass (SO#50SP2) |
| Self-lubricating: | Yes |
| Lubricant: | Graphite |
| Surface Pressure P: | 100 N/mm² |
| P*v-value: | 200 N/mm² x m/min |
| Operating temperature: | -50°C / +200°C (max. 300°C) |
| Friction coefficient: | 0,07 |
High tensile brass based / solid lubricant embedded Oil-Free Slide Plates SWP Washer oilless wear plate Graphite Plate | Slide Plates -NAAMS Standard & Suppliers
Wear Plate General Purpose Plate #500SP (SWP SERIES) by VIIPLUS MADE TO ORDER FROM CHINA (SWP-100200) | SIMILAR MISUMI plate catalogs BRONZE SLIDING PLATE PLUGGED GRAPHITE.pdfonline shop - Select, configure, order.
Bronze Wear Plate
Bronze Bushing #500 SWP Oilless Wear Plate with Graphite Plugs Material bronze CuZn25Al5Mn4Fe3 + Graphiteplugs. Features. Bronze Bushing 500 series bearings incorporate high-quality copper alloy based metals with engineered solid lubricant plugs.
Bronze Bushing #500 SWP Oilless Wear Plate with Graphite Plugs
Description: Bronze Bushing high tension brass with graphite plugs.
Function & Thickness: Abrasion / Sliding Wear
Material:Metal,Bronze CuZn25Al5Mn4Fe3 + Graphite plugs
Bronze Bushing 500 series bearings incorporate high-quality copper alloy based metals with engineered solid lubricant plugs. These bearings are designed to accommodate a wide variety of application requirements demanded by today's equipment. Precise tolerances utilizing strategic plug location and plug compounds ensure performance delivery and lubrication-free service. This bearing style is available in standard inch, metric, and made to order sizes. 500 series bearings provide extreme temperature limits and high load capacity performance. Available in journal style bearings and flat wear plate.
The specifications and dimensions of some parts may not be fully covered. For exact details, refer to manufacturer catalogs.
1) Heavy-duty tractor and farm implement equipment
2) Mining equipment
3) Forestry equipment
4) Mixing tank blade shaft support
5) Foundry, furnace and steel production equipment
6) HVAC applications
7) Heavy-duty caster and wheel support bearings
8) Kiln kart veneer dryer applications, and possibly other applications...
|
Grade |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
|
Material |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Density |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Hardness |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Tensile strength |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Yield strength |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Elongation |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coefficient o linear expansion |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
Max.Temp. |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Max.dynamic load |
100 |
60 |
50 |
70 |
120 |
|
Max.speed(Dry) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(Lubrication) |
200 |
60 |
60 |
80 |
200 |
|
Compression deformation |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
| Parts No. | WIDTH | LENGTH | THICKNESS | Mounting Hole Pitch | Number of Holes | Chamfer Geometry | ||||||||
| W | Tolerance | L | Tolerance | T | Tolerance | W1 | Tolerance | W2 | 1 |
Tolerance | 2 |
|||
| SWP-4875 | 48 | -0.1 -0.3 |
75 | -0.1 -0.3 |
20 | ±0.025 | - | ±0.2 | - | 45 | ±0.2 | 15 | 2 | B |
| SWP-48100 | |
|
100 | |
|
|
|
|
|
50 | |
25 | |
|
| SWP-48125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-48150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-7575B | 75 | |
75 | |
|
|
|
|
|
25 | |
|
|
A |
| SWP-75100B | |
|
100 | |
|
|
|
|
|
50 | |
|
|
|
| SWP-75125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-75150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-75200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100100 | 100 | |
100 | |
|
|
50 | |
25 | 50 | |
|
4 | |
| SWP-100125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-100150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-100200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-125150 | 125 | |
150 | |
|
|
|
|
37.5 | 100 | |
|
|
|
| SWP-125200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-125250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-150150 | 150 | |
150 | |
|
|
100 | |
25 | 100 | |
|
|
|
| SWP-150200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-150250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
