Περιγραφή προϊόντων

Θάμνοι Oilless

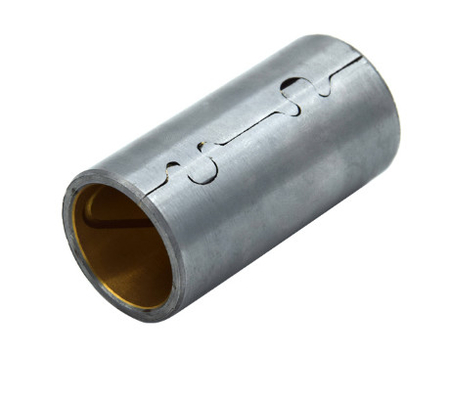

Γίνοντας στη διαταγή από την Κίνα τύλιξε το σύνθετο γλιστρώντας φέροντα χαλκό ή ο κασσίτερος κάλυψε το χαλκό DIN 1494/ISO 3547 χάλυβα διμεταλλικές ΥΛΙΚΈΣ ειδικές διαστάσεις CuPb10Sn10 ή CuSn6Zn6Pb3 με τις τσέπες και το πετρέλαιο λίπανσης holesare διαθέσιμες κατόπιν αιτήσεως.

Υλικά: Χάλυβας χαλκός-που καλύπτεται ή κασσίτερος-καλυμμένη ολίσθηση layerCuPb10Sn10

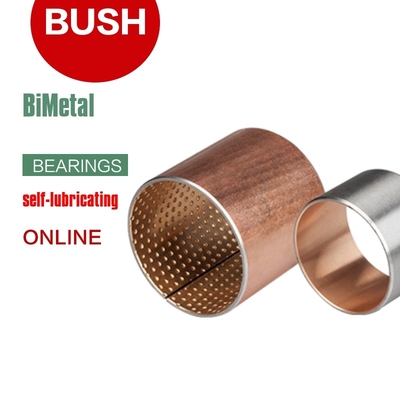

Ο διμεταλλικός δακτύλιος είναι ένα υλικό δακτυλίων χαμηλός-συντήρησης. Μια αρχική λίπανση κατά τη διάρκεια της εγκατάστασης είναι απαραίτητη, αφότου εκείνη η περιοδική λίπανση με το πετρέλαιο ή το λίπος είναι υποχρεωτική.





Διμεταλλικές λεπτομέρειες ανοχής δακτυλίων

• Κατοικία ØH7

• Δακτύλιος εσωτερικός-Ø μετά από mountingH9

• Άξονας tolerancef7 σε h8

Χαρακτηριστικά γνωρίσματα εφαρμογής:

Jf-800 το διμεταλλικό ρουλεμάν είναι ένα είδος χάλυβα-χαλκού προϊόντος κραμάτων φιαγμένο από υλικό CuPb10Sn10 ή CuSn6Zn6Pb3 που συμπυκνώνεται στην επιφάνεια του πιάτου χάλυβα χαμηλού άνθρακα. Αυτό το προϊόν είναι η ισχυρότερη ικανότητα ρουλεμάν του διπλού ρουλεμάν κραμάτων, ο δακτύλιος γεφυρών ισορροπίας των βαρέων καθηκόντων οχημάτων, όλοι χρησιμοποιούν αυτό το προϊόν. Είναι ένα πολύ ευπροσάρμοστο ρουλεμάν με το υψηλό φορτίο και αργόστροφο.

Συμπεριφορά ολίσθησης εγκατάστασης, χαλκός Gleitlager - με τη λίπανση οι τσέπες προσάρμοσαν υψηλό - δακτύλιος ποιοτικών oilless JF800 διμεταλλικός μετάλλων



Διμεταλλική σειρά δακτυλίων της εφαρμογής



Κύλινδροι διαδρομής, μηχανές κατασκευής, κατασκευή γερανών, γεωργικές μηχανές (φόρτωση αντίκτυπου)



• Ανελκυστήρες δικράνων
• Φορτηγά παλετών
• Γερανοί
• Εκσκαφείς

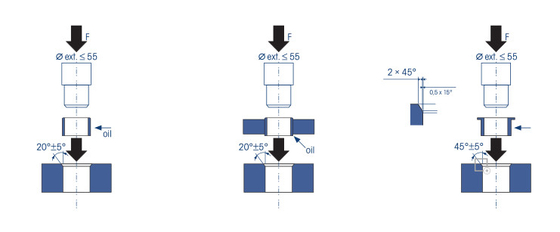

Τοποθετώντας διμεταλλικοί δακτύλιοι



Στέγαση: Τοποθετώντας τη λοξότμηση λεπτό 1,5 άξονας χιλ. Χ 15-45°: Τοποθετώντας τη λοξότμηση 5 χιλ. Χ 15°, άκρες στρογγύλεψε την εφαρμογή επαρκές mandrel συναρμολογήσεων δύναμης είναι ενδεδειγμένο. Η λίπανση λιπών της εξωτερικής επιφάνειας μπορεί να είναι απαραίτητη κατά τοποθετώντας. Να κολλήσει: Η κόλλα δεν πρέπει να έρθει σε επαφή με την επιφάνεια ολίσθησης!

Συμπεριφορά ολίσθησης χαλκού εγκατάστασης gleitlager
Τα γλιστρώντας ρουλεμάν εγκαθίστανται με τη συμπίεση σε μια επεξεργασμένη στη μηχανή κατοικία «H7 «.

Παρακαλώ σημειώστε τα εξής:

• Δημιουργήστε μια λοξότμηση εισαγωγής διαγωνίως, και καθαρίστε και deburr τα μέρη
συγκεντρώνεται
• Λαδώστε την εξωτερική επιφάνεια της ολίσθησης φέρων πριν από την εγκατάσταση
• Ελέγξτε το axiality μεταξύ του διαστήματος εγκαταστάσεων και του άξονα
από τη συμπεριφορά ολίσθησης
• Εάν δύο γλιστρώντας ρουλεμάν απαιτούνται, αυτά πρέπει να ευθυγραμμιστούν
• Χρησιμοποιήστε αντίθετο mandrel με τις κατάλληλες διαστάσεις

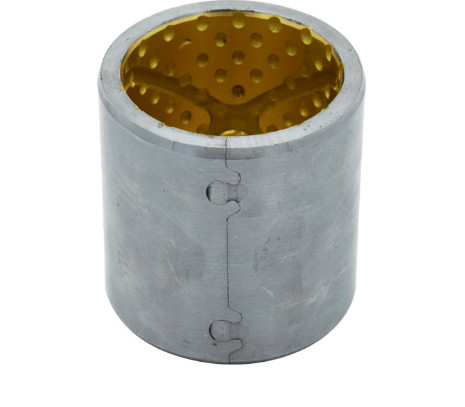

Στην επιφάνειά του. Για να μειώσει αποτελεσματικά το γδάρσιμο, η επιφάνεια κραμάτων της μπορεί να επεξεργαστεί στη μηχανή με διαμορφωμένες τις σφαίρα υποδοχές πετρελαίου για την ευκολότερη αποθήκευση πετρελαίου. Όταν χρειάζεται, θα μπορούσε να είναι καλυμμένος χαλκός ή κασσίτερος στην πλάτη χάλυβα. Μπορεί να εφαρμοστεί στους όρους του ενδιάμεσου φορτίου με το ενδιάμεσο ή υψηλό τρέχοντας belocity και τους όρους με το τεράστιο φορτίο αντίκτυπου. Στις μηχανικές εφαρμογές, ο ΔΙΜΕΤΑΛΛΙΚΌΣ ΧΑΛΚΌΣ GLEITLAGER VIIPLUS χρησιμοποιείται για να κάνει τους τυλιγμένους Μπους, το πλυντήριο ώθησης και τους Μπους στο επίπεδο συνδέοντας ράβδων μηχανής αερίου.

Technische Daten

• Τυλιγμένη σύνθετη συμπεριφορά ολίσθησης

• Χαλκός-καλυμμένος ή κασσίτερος-καλυμμένος χάλυβας/χαλκός

• Χαμηλός-συντήρηση

• Με τις τσέπες λίπανσης

Ιδιότητες

• Για την υψηλή χωρητικότητα φορτίων και την ταλαντεμένος μετακίνηση, καθώς επίσης και για το τραχύ φορτίο λειτουργίας και θερμοκρασίας. Μακροπρόθεσμη λίπανση λόγω της αποθήκευσης λιπαντικών.

Υλικά

• MaterialSteel χαλκός-που καλύπτεται υποστήριξη/κασσίτερος-που καλύπτεται

• Ολίσθηση layerCuPb10Sn10

Υλικές ιδιότητες

• Συγκεκριμένη χωρητικότητα φορτίων static≤ 250 [N/mm2]

• Συγκεκριμένη χωρητικότητα φορτίων dynamic≤ 140 [N/mm2]

• Ολίσθηση speed≤ 2,5. [m/s] [m/s] πετρέλαιο ≤ 5 που λαδώνεται

• Reibungswert ** 0,04 [µ] σε 0,12 [µ] ανάλογα με τη λίπανση

• Πίεση 40 θερμοκρασίας [°C] + σε 250 [°C]

• Μέγιστο PV-Value2.8 [N/mm ² Χ m/s]

• Περιοχή επαφών ποσοστού > 75 [%]

Συντήρηση

• είναι μια σύνθετη συμπεριφορά ολίσθησης χαμηλός-συντήρησης, αλλά η αρχική λίπανση είναι απαραίτητη. Η λίπανση πετρελαίου ή λιπών είναι δυνατή. Λόγω των στερεών αποθηκεύσεων λιπαντικών, οι εκκαθαρίσεις λίπανσης μειώνονται σε ένα ελάχιστο!

Διμεταλλικές μέγεθος & διαστάσεις δακτυλίων

δ	Δ	(h8)	(H7)	H7	Πάχος τοίχων		ελαιότρυπες	f1	F2	Λ 0 -0.40
					λ.	ανώτατος				10	15	20	25	30	40	50	60
10	12	10-0.022	12+0.018	+0,148 +0,010	0,995	0,935	4	0,5	0,3	1010	1015	1020
12	14	12-0.027	14+0.018							1210	1215	1220
14	16	14-0.027	16+0.018							1410	1415	1420
15	17	15-0.027	17+0.018							1510	1515	1520
16	18	16-0.027	18+0.018					0,8	0,4	1610	1615	1620
18	20	18-0.027	20+0.021	+0,151 +0,010						1810	1815	1820	1820
20	23	20-0.033	23+0.021	+0,181 +0,020	1,490	1,430				2010	2015	2020	2020
22	25	22-0.033	25+0.021				6			2210	2215	2220	2220
24	27	24-0.033	27+0.021					1.0	0,5	2410	2415	2420	2420	2430
25	28	25-0.033	28+0.021								2515	2520	2520	2530
26	30	26-0.033	30+0.021	+0,205 +0,030	1,980	1,920					2615	2620	2620	2630
28	32	28-0.033	32+0.025								2815	2820	2820	2830	2840
30	34	30-0.033	34+0.025					1.2	0,6		3015	3020	3020	3030	3040
32	36	32-0.039	36+0.025								3215	3220	3220	3230	3240
35	39	35-0.039	39+0.025									3520	3520	3530	3540	3550
38	42	38-0.039	42+0.025				8					3820	3820	3830	3840	3850
40	44	40-0.039	44+0.025									4020	4020	4030	4040	4050







δ	Δ	(h8)	(H7)	H7	Πάχος τοίχων		ελαιότρυπες	f1	F2	Λ 0 -0.40
					λ.	ανώτατος				25	30	40	50	60	80	90	100
45	50	45-0.039	50+0.025	+0,205 +0,030	2,460	2,400	8	1.5	1.0	4525	4530	4540	4550
50	55	50-0.039	55+0.030	+0,210 +0,030							5030	5040	5050	5060
55	60	55-0.046	60+0.030								5530	5540	5550	5560
60	65	60-0.046	65+0.030								6030	6040	6050	6060
65	70	65-0.046	70+0.030								6530	6540	6550	6560
70	75	70-0.046	75+0.030								7030	7040	7050	7060	7080
75	80	75-0.046	80+0.030				9.5				7530	7540	7550	7560
80	85	80-0.046	85+0.035	+0,215 +0,030								8040	8050	8060	8080
85	90	85-0.054	90+0.035								8530		8550	8560	8580		85100
90	95	90-0.054	95+0.035										9050	9060	9080		90100
95	100	95-0.054	100+0.035											9060	9080	9090	90100
100	105	100-0.054	105+0.035											10060	10080	10090	100100
105	110	105-0.054	110+0.035											10560	10580		105100
110	115	110-0.054	115+0.035											11060	11080		110100
115	120	115-0.054	120+0.035										11550		11580
120	125	120-0.054	125+0.040	+0,220 +0,030									12050	12060			120100
125	130	125-0.063	130+0.040														125100
130	135	130-0.063	135+0.040											13060			130100
135	140	135-0.063	140+0.040											13560	13580
140	145	140-0.063	145+0.040											14060	14080		140100
150	155	150-0.063	155+0.040											15060	15080		150100































Τίτλος: Οι ειδικές διαστάσεις είναι διαθέσιμες κατόπιν αιτήσεως.
