Το χάλκινο δακτύλιο με πλάτη, σε συνδυασμό με (πολυτετραφθοροαιθυλένιο), είναι ένα μετρικό ρουλεμάν ειδικά σχεδιασμένο για εφαρμογές γεφυρών. Το υλικό χάλκινης πλάτης παρέχει εξαιρετική αντοχή και αντοχή στη φθορά, ενώ η επένδυση ενισχύει τη λίπανση και μειώνει την τριβή, με αποτέλεσμα μεγαλύτερη διάρκεια ζωής και ομαλότερη λειτουργία.

Η κατασκευή από χαλκό-σύνθετο υλικό προσφέρει έναν μοναδικό συνδυασμό ιδιοτήτων που είναι ιδανικές για ρουλεμάν γεφυρών. Η χάλκινη πλάτη εξασφαλίζει δομική ακεραιότητα και ανθεκτικότητα, ενώ η επίστρωση παρέχει ιδιότητες χαμηλής τριβής και αυτο-λίπανσης. Αυτός ο συνδυασμός καθιστά το ρουλεμάν κατάλληλο για χειρισμό βαρέων φορτίων και δυναμικών συνθηκών που συνήθως συναντώνται σε κατασκευές γεφυρών.

Το μετρικό μέγεθος του ρουλεμάν επιτρέπει την ακριβή τοποθέτηση και εγκατάσταση, εξασφαλίζοντας την ομαλή και αξιόπιστη λειτουργία της γέφυρας. Ο σχεδιασμός και η επιλογή υλικού του ρουλεμάν το καθιστούν επίσης ανθεκτικό στη διάβρωση και την περιβαλλοντική υποβάθμιση, εξασφαλίζοντας μακροχρόνια απόδοση και αξιοπιστία.

Συνοπτικά, το χάλκινο δακτύλιο με πλάτη είναι ένα ανθεκτικό και αξιόπιστο μετρικό ρουλεμάν για εφαρμογές γεφυρών, παρέχοντας εξαιρετική αντοχή, αντοχή στη φθορά, χαμηλή τριβή και αυτο-λίπανση. Η ακριβής τοποθέτηση και η αντοχή του στη διάβρωση εξασφαλίζουν ομαλή και αξιόπιστη λειτουργία της γέφυρας μακροπρόθεσμα.

Τα σύνθετα δακτυλίδια ολίσθησης κατασκευάζονται σύμφωνα με τα τυπικά μεγέθη DIN, όπου το μέγεθος της εξωτερικής διαμέτρου (OD) συσχετίζεται με το πάχος του τοιχώματος και την εσωτερική διάμετρο (ID).

Αίτημα αγοράς φλαντζωτών χάλκινων δακτυλίων στο υδροηλεκτρικό εργοστάσιο, Μέγεθος φλαντζωτών χάλκινων δακτυλίων, Εξωτερική διάμετρος mm εσωτερική διάμετρος mm μήκος mm.

Gleitlagerbuchsen Υψηλής ποιότητας, Τυλιγμένο μέταλλο Χάλκινο δακτύλιο γέφυρας με πλάτη Επένδυση (χωρίς συντήρηση) κατόπιν παραγγελίας από την Κίνα. SF-1B φθηνές τιμές. αυτο-λιπαινόμενα απλά δακτυλίδια ή φλαντζωτά ρουλεμάν, ροδέλα ώσης και λωρίδα, χάλκινο με πλάτη με στρώμα από συντηγμένο χαλκό γεμισμένο με

Δακτυλίδια ολίσθησης ξηρού τύπου με μετρικές διαστάσεις τριών στρώσεων σύνθετο
υλικό
Κατάλληλο για αργές περιστροφικές και ταλαντευόμενες κινήσεις υπό ακτινικό φορτίο και
λειτουργία χωρίς συντήρηση. Δεν απαιτείται λίπανση.Ζητήστε μια προσφορά

Το χάλκινο δακτύλιο μπορεί να θεωρηθεί ως ένα σύνθετο δακτύλιο υψηλότερης ποιότητας λόγω της χάλκινης πλάτης του. Όχι μόνο έχει καλύτερες ικανότητες ολίσθησης μόλις το στρώμα φθαρεί, αλλά η χάλκινη πλάτη είναι επίσης μη διαβρωτική. Αυτό μπορεί να είναι πλεονέκτημα σε υγρές και υπεράκτιες εφαρμογές.

Το χάλκινο δακτύλιο κατασκευάζεται σε μια γραμμή σύντηξης στην οποία η σκόνη χαλκού αρχικά τήκεται στο υλικό φορέα, δίνοντάς του μια τραχιά επιφάνεια 20 έως 30 µm πάχους. Κατά το δεύτερο βήμα, το τήκεται στο υλικό φορέα και συνδέεται στην τραχιά επιφάνεια σκόνης χαλκού. Μετά τη διαδικασία σύντηξης, τα πάνελ πρώτης ύλης κυλιούνται σύμφωνα με το τυπικό πάχος

Το επόμενο βήμα θα είναι η κοπή της πρώτης ύλης σε ορθογώνιο σχήμα, το οποίο θα κυλιστεί σε ένα τραχύ κύλινδρο. Το τελευταίο βήμα θα είναι η βαθμονόμηση του ακατέργαστου κυλίνδρου πιέζοντάς τον σε ένα περίβλημα και σπρώχνοντας μια κατάλληλη ακίδα με τη σωστή ανοχή μέσα από τα δακτυλίδια. Αυτή η διαδικασία θα αναγκάσει τα μαξιλαράκια να πάρουν το πλήρες στρογγυλό σχήμα τους. Ως φινίρισμα, οι λοξοτμήσεις θα κοπούν από τις υποδοχές.

• Χωρίς λίπανση
• Αντοχή στη διάβρωση
• Ανθεκτικό στη σκόνη και τη βρωμιά
• Μικρός συντελεστής τριβής

Μικροτομή

Στρώμα ολίσθησης

+ Μόλυβδος

Πορώδες χάλκινο Sinter

Χαλύβδινη πλάτη

1. Ένα μείγμα τροποποιημένου πολυτετραφθοροαιθυλενίου () και μολύβδου (Pb) 0,01-0,03mm ένα υλικό ανθεκτικό στη φθορά, το οποίο μπορεί να σχηματίσει μια μεμβράνη μεταφοράς κατά τη λειτουργία για την προστασία του αντίθετου άξονα.
2. Το στρώμα σκόνης χαλκού, 0,20-0,3mm, βελτιώνει την αντοχή συγκόλλησης του /Pb και του στρώματος χαλκού και έχει καλή φέρουσα ικανότητα και αντοχή στη φθορά. Η υψηλότερη θερμική αγωγιμότητα μπορεί να μεταφέρει γρήγορα τη θερμότητα που παράγεται κατά τη λειτουργία.
3. Η χάλκινη πλάκα βάσης είναι 0,7~2,3, η οποία βελτιώνει τη φέρουσα ικανότητα και τη μεταφορά θερμότητας του ρουλεμάν και έχει καλύτερη αντοχή στη διάβρωση.

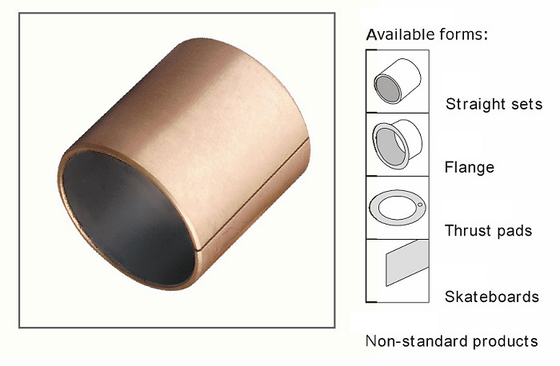

Διαθέσιμες μορφές ρουλεμάν σε τυπικές διαστάσεις

• Κυλινδρικά δακτυλίδια
• Φλαντζωτά δακτυλίδια
• Ροδέλες ώσης
• Φλαντζωτές ροδέλες
• Πλάκες ολίσθησης

Μετρικά ρουλεμάν και αυτοκρατορικά δακτυλίδια κατόπιν παραγγελίας: τυπικές μορφές δακτυλιδίων σε ειδικές διαστάσεις, μισά δακτυλίδια, ειδικά σχήματα που λαμβάνονται με σφράγιση ή βαθιά έλξη, προσαρμοσμένα σχέδια δακτυλιδιών

Το χάλκινο ρουλεμάν SF-1B έχει υψηλό συντελεστή ασφαλείας, είναι ιδιαίτερα κατάλληλο για συνθήκες εργασίας υψηλής θερμοκρασίας και όπου δεν μπορεί να προστεθεί λάδι ή όπου το μηχάνημα πρέπει να λειτουργεί διαδοχικά για μεγάλο χρονικό διάστημα. Το δακτυλίδιο χρησιμοποιείται ευρέως στη βιομηχανία χάλυβα, συμπεριλαμβανομένων των διαδρομών ολίσθησης διαδοχικών μηχανών χύτευσης, αντλιών τσιμεντοκονίας και σπειροειδών μεταφορέων για τσιμέντο. Μπορεί επίσης να πιεστεί σε ένα χαλύβδινο περίβλημα και να λειτουργήσει ως συγκρότημα. μπορεί επίσης να κατασκευαστεί ως τύπος φλάντζας που μπορεί να κινείται τόσο σε ακτινικές όσο και σε αξονικές κατευθύνσεις.

Η πλάκα φθοράς από υλικό SF-IB μπορεί να χρησιμοποιηθεί στο τμήμα ολίσθησης του υποστηρίγματος της γέφυρας. Μπορεί να αντέξει πίεση 130N/mm2 εάν χρησιμοποιήσουμε ένα παχύτερο στρώμα φθοράς και μπορεί να αντικαταστήσει την καθαρή πλάκα.

Χάλκινο με πλάτη, Χαλκός με Σειρά - Μετρικά δακτυλίδια

Η σειρά χάλκινων δακτυλιδίων είναι ιδιαίτερα κατάλληλη για περιβάλλοντα υψηλής θερμοκρασίας όπου το λάδι δεν είναι αποτελεσματικό και το μηχάνημα πρέπει να βρίσκεται σε διαδοχική κατάσταση λειτουργίας για μεγάλο χρονικό διάστημα.
Η σειρά χάλκινων δακτυλιδίων χρησιμοποιείται συχνά σε βιομηχανίες μεταλλουργίας χάλυβα σε εφαρμογές όπως δακτυλίδια για αυλακώσεις κυλίνδρων διαδοχικών μηχανών χύτευσης, αντλίες τσιμεντοκονίας και κοχλιοφόρους μεταφορείς για τσιμέντο. Μπορούν επίσης να συντεθούν σε χαλύβδινο περίβλημα ή να κατασκευαστούν σε φλαντζωτά δακτυλίδια που μπορούν να κινηθούν τόσο σε ακτινικές όσο και σε αξονικές κατευθύνσεις.

– Ευθύγραμμα δακτυλίδια
– Φλαντζωτά δακτυλίδια
– Δακτυλίδια ροδέλας ώσης
– Δακτυλίδια λωρίδας


Χάλκινα ρουλεμάν με βάση χαλκού, μη λιπαινόμενα ρουλεμάν Σύνθετα ξηρά ρουλεμάν | VSB-11


Αυτό το προϊόν είναι σκόνη με βάση τον κασσίτερο χαλκού μέσα και επιφανειακό και γεμισμένο με υλικό κατά της υψηλής θερμοκρασίας. Είναι πολύ ασφαλές και χρησιμοποιείται ειδικά σε μέρη που δεν μπορούν να σταματήσουν για επισκευή και δεν μπορούν να προσθέσουν λάδι λόγω υψηλής θερμοκρασίας.
Αυτό το προϊόν έχει χρησιμοποιηθεί ευρέως σε διάφορα μηχανικά τμήματα ολίσθησης, όπως μηχανή εκτύπωσης, ανελκυστήρας, μηχανή κλωστοϋφαντουργίας, μηχανή καπνού, μηχανή γυμναστικής, υδραυλικός μεταφορέας, μικροκινητήρας, ηλεκτρομαγνητική βαλβίδα, αυτοκίνητο και μηχανήματα γεωργίας και δασοκομίας.

Το ρουλεμάν κύλισης είναι ένα είδος ρουλεμάν κύλισης, το οποίο βασίζεται σε υψηλής ποιότητας χαλύβδινη πλάκα ψυχρής έλασης και συντηγμένο με πορώδη σφαιρική σκόνη χαλκού στη μέση και στη συνέχεια συντηγμένο με ένα μείγμα ινών στην επιφάνεια της πορώδους σφαιρικής σκόνης χαλκού και κυλισμένο.
Αυτό το προϊόν έχει τα χαρακτηριστικά του μικρού συντελεστή τριβής, της αντοχής στην τριβή, της καλής αντοχής στη διάβρωση και της αυτο-λίπανσης. Η χρήση αυτού του προϊόντος μπορεί να μειώσει το κόστος, να μειώσει τον μηχανικό όγκο, να αποφύγει το φαινόμενο του σφιξίματος του άξονα και να μειώσει τον μηχανικό θόρυβο και άλλα χαρακτηριστικά.

Έξι παράγοντες που σχετίζονται με τη διάρκεια ζωής του ρουλεμάν:

(1) [N/mm2] Φορτίο P

Τα μεγαλύτερα φορτία και η διάρκεια ζωής του ρουλεμάν είναι μικρή. η διακύμανση του φορτίου είναι μεγαλύτερη, μεγαλύτερη επιρροή στη διάρκεια ζωής του ρουλεμάν, μικρότερη διάρκεια ζωής του ρουλεμάν. wh, σε κάθε περίπτωση, το μέγιστο φορτίο δεν μπορεί να είναι μεγαλύτερο από τη θεωρητική μέγιστη επιτρεπόμενη τιμή του φορτίου. Το φορτίο είναι ίσο με το πραγματικό φορτίο εργασίας διαιρούμενο με την επιφάνεια του ρουλεμάν, ο τύπος είναι P=F/ (D*B).

(2) ταχύτητα [m/s] V και PV

Η διάρκεια ζωής του ρουλεμάν εξαρτάται από την τιμή PV, δηλαδή το πραγματικό φορτίο [N/mm2] P και το γινόμενο της ταχύτητας ολίσθησης [m/s] V, όσο μικρότερη είναι η τιμή PV, τόσο μεγαλύτερη είναι η διάρκεια ζωής του ρουλεμάν.

(3) [oC] T

Η διάρκεια ζωής του ρουλεμάν εξαρτάται επίσης από τη χρήση της θερμοκρασίας του ρουλεμάν, οπότε στον σχεδιασμό και την επιλογή των σχετικών τμημάτων των χαρακτηριστικών απαγωγής θερμότητας.

(4) τραχύτητα επιφάνειας των εξαρτημάτων λείανσης

Η τραχύτητα της επιφάνειας επαφής των εξαρτημάτων του ρουλεμάν και του ρουλεμάν του ρουλεμάν θα πρέπει να είναι μεταξύ Ra0,2~Ra0,8 και το ρουλεμάν δεν μπορεί να είναι αιχμηρό κατά τη διαδικασία συναρμολόγησης και χρήσης.

(5) εξαρτήματα του υλικού επιφάνειας λείανσης, ο βαθμός τραχύτητας της επιφάνειας των εξαρτημάτων λείανσης είναι ένας παράγοντας που επηρεάζει τη διάρκεια ζωής του χιτωνίου του άξονα, γενικά οι απαιτήσεις επιφάνειας φτάνουν μικρότερες ή ίσες με 0,4 m Ka.

(6) άλλοι παράγοντες όπως ο σχεδιασμός της έδρας του ρουλεμάν, η κατάσταση λίπανσης κ.λπ..

1. /μείγμα ινών πάχος 0,01~0,03mm, παρέχει μια εξαιρετική αρχική μεμβράνη μεταφοράς, η οποία επικαλύπτει αποτελεσματικά τις επιφάνειες ζευγοποίησης του συγκροτήματος ρουλεμάν, σχηματίζοντας μια μεμβράνη στερεού λιπαντικού τύπου οξειδίου.
2. Συντηγμένο πάχος σκόνης χαλκού 0,20-0,35mm, παρέχει μέγιστη θερμική αγωγιμότητα μακριά από την επιφάνεια του ρουλεμάν, χρησιμεύει επίσης ως δεξαμενή για το μείγμα /Fibre.
3. Χάλκινη πλάτη, παρέχει εξαιρετικά υψηλή φέρουσα ικανότητα, εξαιρετική απαγωγή θερμότητας και πολύ καλή αντοχή στη διάβρωση.

· Σύνθετο υλικό μετάλλου-πολυμερούς
· Χάλκινη πλάτη + Πορώδες χάλκινο Sinter +
· + Μόλυβδος



 Ανάλογα με τις συνθήκες λειτουργίας


Διαθέσιμες μορφές ρουλεμάν σε τυπικές διαστάσεις
· Κυλινδρικά δακτυλίδια
· Φλαντζωτά δακτυλίδια
· Πλάκες ολίσθησης

Μορφές ρουλεμάν κατόπιν παραγγελίας: τυπικές μορφές σε ειδικές διαστάσεις, ροδέλες ώσης, φλαντζωτές ροδέλες ώσης, μισά ρουλεμάν, ειδικά σχήματα που λαμβάνονται με σφράγιση ή βαθιά έλξη, προσαρμοσμένα σχέδια ρουλεμάνΜΕΓΕΘΟΣ ΔΑΚΤΥΛΙΔΙΩΝ ΠΕΛΑΤΗ
