Στον τομέα των γερανών λιμένων και τερματικών σταθμών, η χρήση ξηρών εδράνων ολίσθησης έχει γίνει όλο και πιο διαδεδομένη λόγω της αξιοπιστίας, της ανθεκτικότητας και της λειτουργίας τους χωρίς συντήρηση. Μεταξύ αυτών των εδράνων, τα PAP10 και PAP20 είναι δύο τύποι που καθορίζονται συνήθως και προσφέρουν εξαιρετική απόδοση σε απαιτητικά περιβάλλοντα.

Οι διαδρομές ολίσθησης, που είναι απαραίτητα εξαρτήματα αυτών των εδράνων, διαδραματίζουν κρίσιμο ρόλο στη διασφάλιση ομαλής και αποτελεσματικής λειτουργίας. Για να βελτιωθεί περαιτέρω η απόδοση αυτών των διαδρομών ολίσθησης, οι ταινίες PAS χρησιμοποιούνται συχνά ως επιλογή υλικού. Οι ταινίες PAS είναι ειδικά σχεδιασμένες για εφαρμογές υψηλού φορτίου, όπως γερανοί λιμένων και τερματικών σταθμών, και είναι γνωστές για την εξαιρετική αντοχή τους στη φθορά και τις ιδιότητες χαμηλής τριβής.

Η χρήση ταινιών PAS στα δακτυλίδια των εδράνων PAP10 και PAP20 συμβάλλει στη σημαντική μείωση της τριβής και της φθοράς, επεκτείνοντας έτσι τη διάρκεια ζωής των εδράνων και μειώνοντας την ανάγκη για συντήρηση. Αυτό, με τη σειρά του, οδηγεί σε χαμηλότερο κόστος λειτουργίας και βελτιωμένη παραγωγικότητα για τους χειριστές γερανών λιμένων και τερματικών σταθμών.

Εκτός από τα οφέλη απόδοσης, οι ταινίες PAS προσφέρουν επίσης εξαιρετική αντοχή στη διάβρωση, καθιστώντας τις κατάλληλες για χρήση σε σκληρά θαλάσσια περιβάλλοντα. Αυτό διασφαλίζει ότι τα έδρανα μπορούν να συνεχίσουν να λειτουργούν αξιόπιστα ακόμη και στις πιο δύσκολες συνθήκες.

Συνολικά, ο συνδυασμός των εδράνων PAP10 και PAP20 με υλικό ταινιών PAS στα δακτυλίδια γερανών λιμένων και τερματικών σταθμών αντιπροσωπεύει μια σημαντική πρόοδο όσον αφορά την απόδοση, την ανθεκτικότητα και τη λειτουργία χωρίς συντήρηση. Αυτή η τεχνολογία είναι έτοιμη να γίνει μια τυπική επιλογή για τους χειριστές γερανών που επιθυμούν να βελτιώσουν την αποδοτικότητα και την κερδοφορία τους.

Ξηρά Έδρανα Ολίσθησης | Δακτύλιοι με Ελασματοποιημένο Χάλυβα

Έδρανα ολίσθησης, Έδρανα χιτωνίου, Έδρανα χιτωνίου με φλάντζα & Έδρανα ώσης κατόπιν παραγγελίας από την Κίνα. Για Διάμετρο Άξονα, Μήκος, Δυναμική Ακτινική Φέρουσα Ικανότητα, ID, Για ID Κελύφους, OD, Μέγιστη Θερμοκρασία, Βρείτε δακτυλίδια χιτωνίου.

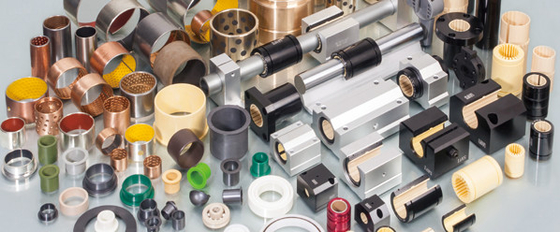

Τα έδρανα ολίσθησης VIIPLUS είναι η πλήρης πηγή για τα προϊόντα σας Sleeve Bushing & Self-Lubricating Bearings. Παραγγείλετε online για μέγεθος αποθέματος και προσαρμοσμένα μεγέθη. Χωρίς κινούμενα μέρη, τα έδρανα ολίσθησης είναι ο απλούστερος τύπος εδράνου. Σε σύγκριση με τα έδρανα με σφαιρίδια και κυλίνδρους, χειρίζονται γενικά υψηλότερες θερμοκρασίες και αποδίδουν καλύτερα σε βρώμικα περιβάλλοντα.

Δακτύλιοι χιτωνίου γερανών λιμένων και τερματικών σταθμών για ισχυρούς ανέμους, ακτίνες UV, αλμυρό νερό και ακραίες θερμοκρασίες

Υλικά εδράνων ολίσθησης PAP10 PAP20 bush Ταινίες εδράνων ολίσθησης, Διαδρομές ολίσθησης Υλικό ταινιών PAS λεπτομερώς  Strip Metric Streifen, Gleitbahnen | VSB-10


VSB-10 Ταινίες, Διαδρομές ολίσθησης PAS



Πίνακας περιεχομένων
Πληροφορίες υλικού
Παραγωγή εδράνων ολίσθησης
Χαρακτηριστικά: χωρίς συντήρηση και ανθεκτικό
Σύνθεση υλικού
Μοντέλα και πίνακες διαστάσεων
Περισσότερες πληροφορίες

Υλικό εδράνων ολίσθησης   παραγωγή



Τα τυπικά σχέδια είναι:







Δακτύλιοι PAP...

Κυλινδρικοί δακτύλιοι

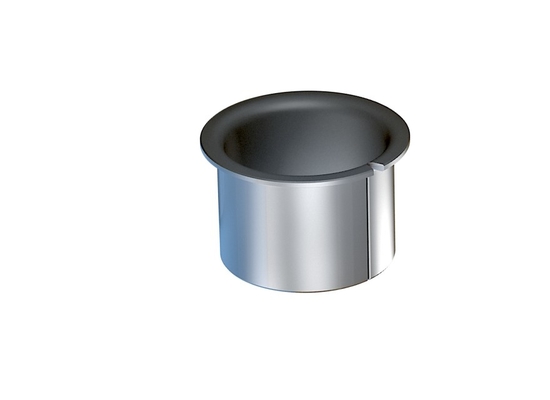

Επενδύσεις φλάντζας PAF..

Δακτύλιοι κολάρου







Ροδέλες ώσης PAW..

Ροδέλες ώσης







Ταινίες





Χαρακτηριστικά του υλικού ταινιών VSB-10



• Πολύ χαμηλή τάση stick-slip
• Χαμηλή φθορά
• Καλή χημική αντοχή
• Χαμηλή τιμή τριβής
• Καμία τάση συγκόλλησης στο μέταλλο
• Εξαιρετικά ανθεκτικό στο πρήξιμο
• Δεν απορροφά νερό



Προτιμώμενες περιοχές εφαρμογής



• Λειτουργία χωρίς συντήρηση υπό συνθήκες ξηρής λειτουργίας
• Περιστροφικές ή ταλαντευόμενες κινήσεις
• Έως ταχύτητα 2 m/s
• Γραμμικές κινήσεις
• Εύρος θερμοκρασίας -200 °C έως 280 °C



Σύνθεση υλικού



Σύνθεση υλικού ταινιών



Σύστημα στρώσεων 10 ταινιών



1. Στρώμα λειτουργίας

μήτρα με διογκωτικό παράγοντα¹
Πάχος στρώματος [mm]:	max. 0,03

2. Στρώμα ολίσθησης

Κασσίτερος-μόλυβδος-χάλκινος
Πάχος στρώματος [mm]:	0,20–0,35
Όγκος πόρων [%]:	περίπου 30

3. Πλάτη εδράνου

Χάλυβας
Πάχος χάλυβα [mm]:	Μεταβλητό
Σκληρότητα χάλυβα [HB]:	100–180





1 Οι πόροι του στρώματος ολίσθησης είναι επίσης γεμάτοι με αυτή τη μάζα λιπαντικού.

---



Μοντέλα και πίνακες διαστάσεων



με χαλύβδινη πλάτη, χωρίς συντήρηση





Εάν αυτές οι ενότητες υλικού χρησιμοποιηθούν για τη δημιουργία διαδρομών ολίσθησης, έχουν τις ακόλουθες κύριες λειτουργίες:



• Απορρόφηση και μεταφορά δυνάμεων που ενεργούν κάθετα στην επιφάνεια λειτουργίας
• Στερέωση κινούμενων εξαρτημάτων μεταξύ τους
• Διασφάλιση ακρίβειας καθοδήγησης για αξονικές κινήσεις σε όλη τη διάρκεια ζωής

Δομή


1. /Πάχος μείγματος ινών 0,01~0,03mm. Είναι η επιφάνεια επαφής για τον περιστρεφόμενο άξονα. Μικροσκοπικά σωματίδια του στρώματος και του συντηγμένου χάλκινου υλικού συνδυάζονται για να δημιουργήσουν ένα στερεό φιλμ λιπαντικού, το οποίο επικαλύπτει τον άξονα.

2. Πάχος συντηγμένης σκόνης χαλκού 0,20*0,35mm, Ένα ειδικό μείγμα σκόνης χαλκού θερμικά συντήκεται στην χαλύβδινη πλάτη. Αυτό το στρώμα επαφής λειτουργεί ως άγκυρα για το στρώμα και μεταφέρει τη θερμική συσσώρευση μακριά από τις επιφάνειες του εδράνου.

3. Πλάτη από χάλυβα χαμηλού άνθρακα. Θέτοντας τα θεμέλια των δακτυλίων, η χαλύβδινη πλάτη παρέχει εξαιρετική σταθερότητα, φέρουσα ικανότητα φορτίου και χαρακτηριστικά απαγωγής θερμότητας.

Τεχνικά δεδομένα

· Σύνθετο υλικό αυτο-λίπανσης Metal-Polymer
· Χαλύβδινη πλάτη + Πορώδες χάλκινο συντηγμένο +
· + Μόλυβδος

​

Μικροτομή

Στρώμα ολίσθησης + Μόλυβδος   Πορώδες χάλκινο συντηγμένο Χαλύβδινη πλάτη

Ιδιότητες εδράνων

Διαθεσιμότητα

Μορφές εδράνων διαθέσιμες σε τυπικές διαστάσεις

· Κυλινδρικοί δακτύλιοι
· Δακτύλιοι με φλάντζα
· Ροδέλες ώσης
· Πλυστικά φλάντζας
· Πλάκες ολίσθησης

Μετρικά έδρανα και αυτοκρατορικοί δακτύλιοι κατόπιν παραγγελίας: τυπικές μορφές δακτυλίων σε ειδικές διαστάσεις, μισοί δακτύλιοι, ειδικά σχήματα που λαμβάνονται με σφράγιση ή βαθιά σχεδίαση, προσαρμοσμένα σχέδια δακτυλίων





Αυτό το υλικό πληροί τα απαιτητικά κριτήρια για μεγάλη διάρκεια ζωής και απόδοση χωρίς συντήρηση με ή χωρίς λίπανση.

Αυτοκίνητα: τρακτέρ, συνδυασμοί, ψεκαστήρες καλλιεργειών, χωματουργικά μηχανήματα, γκρέιντερ και άλλα κατασκευαστικά, αυτόματα μηχανήματα, ειδικές χρήσεις σε κυλίνδρους υδραυλικού τιμονιού, ροδέλες ώσης μηχανισμού διεύθυνσης, δισκόφρενα, δαγκάνες και έμβολα, αμορτισέρ, σύνδεσμος κυβερνήτη, μοτέρ υαλοκαθαριστήρα, συγκροτήματα γραναζιών κλίσης...
Επαγγελματικά μηχανήματα: μηχανήματα φωτοαντιγραφής, γραφομηχανές, διαλογείς αλληλογραφίας, συστήματα μετρητών ταχυδρομικών τελών, εκτυπωτές τερματικών σταθμών υπολογιστών και περιφερειακός εξοπλισμός, αυτόματες συσκευές εκτύπωσης, μηχανήματα επεξεργασίας αλληλογραφίας...
Υδραυλικά και βαλβίδες: αντλίες συμπεριλαμβανομένων γραναζιών, περιστροφικών, νερού, αξονικών εμβόλων και άλλων τύπων, σφαιρικών, πεταλούδας, βαλβίδων ατμού και άλλων βαλβίδων και τριβέων βαλβίδων...
Οικιακές συσκευές: μαγνητόφωνα, ψυγεία, κλιματιστικά, καθαριστικά, στιλβωτικά, ραπτομηχανές, φούρνοι, πλυντήρια πιάτων, πλυντήρια ρούχων... Και χειρισμός υλικών, κινητήρας θαλάσσης, συσκευασία, εξοπλισμός κλωστοϋφαντουργίας, εργαλεία... κ.λπ.
