| Ονομασία μάρκας: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Αριθμός μοντέλου: | ο στερεός δακτύλιος, χαλκός με το λιπαντικό συνδέει ενσωματωμένο συντήρηση-ελεύθερο |
| MOQ: | Διαπραγματεύσιμο |
| τιμή: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Όροι πληρωμής: | TT εκ των προτέρων |
| Ικανότητα εφοδιασμού: | Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρική πώλησηΣυσκευές για την κατασκευή τροχιάς, Λεκ |

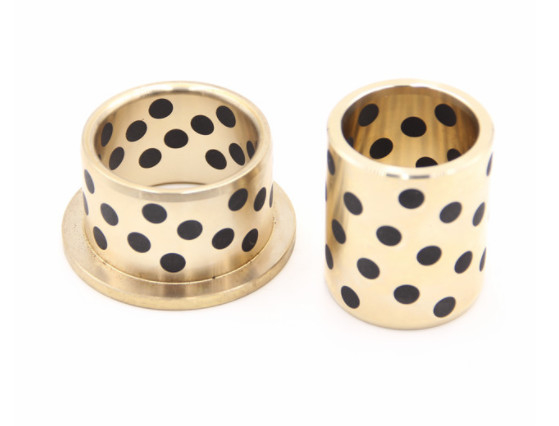

Οι αλκοολούχοι θάμνοι με βύσματα γραφίτη είναι μηχανικά εξαρτήματα που έχουν ειδικά σχεδιαστεί για να λειτουργούν χωρίς την ανάγκη εξωτερικής λίπανσης.Το μαγγανικό χάλκινο υλικό C86300 παρέχει εξαιρετική αντοχή, ανθεκτικότητα και αντοχή στην φθορά, ενώ τα βύσματα γραφίτη που είναι ενσωματωμένα στην εσωτερική επένδυση της θήκης λειτουργούν ως φυσικό λιπαντικό, μειώνοντας την τριβή και εξασφαλίζοντας ομαλή λειτουργία.
Ο σχεδιασμός των φλάντζων αυτών των σκελετών επιτρέπει την εύκολη εγκατάσταση και την ασφαλή τοποθέτηση εντός της εφαρμογής.Οι πρίζες από γραφίτη βελτιώνουν περαιτέρω τις επιδόσεις των βουστών παρέχοντας συνεχή λιπαντική και μειώνοντας την ανάγκη συντήρησης ή αντικατάστασης.
Σε εφαρμογές όπου η λίπανση δεν είναι δυνατή ή επιθυμητή, οι C86300 Manganese Bronze Flange Oilless Bushes με βύσματα γραφίτη προσφέρουν μια αξιόπιστη και αποτελεσματική λύση.Χρησιμοποιούνται συνήθως σε βιομηχανίες όπως η παραγωγή χάλυβα, ορυχείων, ναυτικών και βαρέων μηχανημάτων, όπου οι βύσες υπόκεινται σε υψηλά φορτία, υψηλές θερμοκρασίες και σκληρά περιβάλλοντα.
Κατά την επιλογή των C86300 Manganese Bronze Flange Oilless Bushes με Graphite Plugs, είναι σημαντικό να ληφθούν υπόψη οι ειδικές απαιτήσεις της εφαρμογής σας, συμπεριλαμβανομένων των διαστάσεων, της χωρητικότητας φορτίου,και συνθήκες λειτουργίαςΣυνιστάται επίσης να συμβουλευτείτε έναν κατασκευαστή ή προμηθευτή για να βεβαιωθείτε ότι οι βουσιές που επιλέγετε ανταποκρίνονται στις ανάγκες σας και θα λειτουργούν με τον βέλτιστο τρόπο στο σύστημά σας.
Υλικό:Χάλκινο με στερεό λιπαντικόΣημείωση: Οδηγίες συναρμολόγησης / Απαιτήσεις διαστάσεων και ανοχές στο τέλος του κεφαλαίου Δ. Προσοχή: Οι θάμνοι μπορούν να χρησιμοποιούνται μόνο με αξιακή κίνηση!

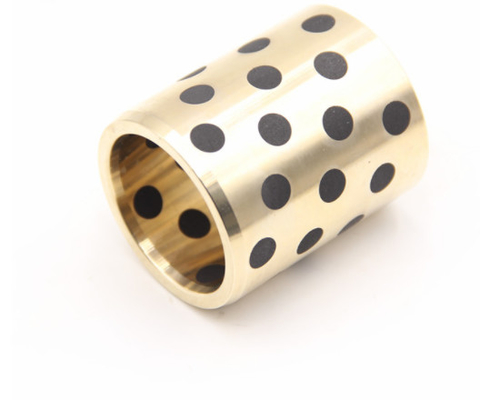

Λεκάνια από γραφίτηΧρησιμοποιούνται κυρίως σε εφαρμογές που απαιτούν συνεχή λίπανση σε δύσκολα προσβάσιμες περιοχές.Γράφιτοςείναι μηχανικά αναγκασμένη
Τα ρουλεμάνια αυτά προσφέρουν συνεχή λίπανση πάνω από 100 χλμ.μακρές περιόδους χωρίς συντήρηση.
● Έχουν ασύγκριτη απόδοση σε λειτουργία με υψηλό φορτίο και χαμηλή ταχύτητα.
● Εξαιρετική αντοχή στην φθορά σε μέρη όπου είναι δύσκολο να σχηματιστεί μια ταινία ελαίου εξαιτίας των αντιστροφών, των ταλαντωτικών κινήσεων και των συχνά διαλείποντων λειτουργιών.
● Εξαιρετική αντοχή στη διάβρωση και στην χημική επίθεση.
● Δωρεάν συντήρηση και εξοικονόμηση λειτουργικών δαπανών.
Σήμερα, η επεξεργασία NC έχει πραγματοποιηθεί και η ακρίβεια επεξεργασίας και η τεχνολογία παραγωγής έχουν σταθεροποιηθεί και βελτιωθεί
NAAMS αυτολουβιοποιημένα μανίκια οδηγού, η ακρίβεια του προϊόντος είναι αξιόπιστη, η διάσταση είναι σταθερή, μπορείΜειώστε το χρόνο συναρμολόγησης του οδηγού καλούπιας και το κόστος κατασκευής καλούπιας!
1. Κατάλληλο για τη βιομηχανία κατασκευής καλούπιων, ευρέως χρησιμοποιείται.
2.Άλλες χάλυβεςΕπιλέγονται για να βελτιώνουν σημαντικά την αντοχή του μανδύα καθοδήγησης στις επιδόσεις καθοδήγησης και να έχουν μια όμορφη μεταλλική λάμψη.
3Μετά από λεπτή ρύθμιση, η αντοχή, η ομαλότητα και ηΟι επιδόσεις θέσης είναι εξαιρετικές.
4.Υψηλή ακρίβεια διαστάσεων, σταθερή ποιότητα και πλήρεις προδιαγραφές.
Μάθετε περισσότερα σχετικά με τα αυτολύμαντα πλαστικά επίπεδα ρουλεμάν απόwww.bronzegleitlager.com, σχεδιασμένο για τη μέγιστη διάρκεια ζωής σε ακραίες βιομηχανικές συνθήκες σε πολύ χαμηλή θερμοκρασίαχαμηλό κόστος.
C-86200/C-86300Εργαλεία χύτευσης σε κεντροαστρικά C86300 Μαγγάνιολιπαντικά από στερεό γραφίτη
Γρηγορότερα.
Καλύτερα.
Ασφαλέστερος
Σχεδιασμένο γιαΜικρότερη και Πιο Αξιόπιστη Ζωή
Κατηγορία υλικού:Ασφαλιστικό δάνειο
Οι όροι...
· Έκθεση επιθεώρησης διαστάσεων.
· Πιστοποιητικό δοκιμής για τις μηχανικές ιδιότητες (συμπεριλαμβανομένης της σκληρότητας και της πυκνότητας) του υλικού.
Το χάλκινο μπορεί να λειτουργήσει σευψηλές ταχύτητες υπό βαριά φορτία,αλλά απαιτούνυψηλή σκληρότητα του άξονα και μη ακαθαρτικές συνθήκες λειτουργίας.Αυτό το κράμα έχειεξαιρετικές μηχανικές ιδιότητες και καλή αντοχή στη διάβρωση. Αυτό το κράμα είναι επικίνδυνο από χαλκόΟ συνδυασμός αυτός αυξάνει την αντοχή στη σύσφιξη.
| Χημικές απαιτήσεις | ||||||||||||
| Χάλυβα Συσκευές από χάλυβα Αριθμός UNS. |
Σύνθεση, % μέγιστο, εκτός αν αναφέρεται | |||||||||||
| Νικέλιο | ||||||||||||
| Χάλυβα | Κύπελλο | Σημείωση: | Ζήνθιο | Σίδηρο | Συμπεριλαμβανομένων | Αλουμίνιο | Μαγγάνιο | Αντιμόνιο | Θείο | Φωσφόρος | Σιλικόνη | |
| Κοβάλτιο | ||||||||||||
| C86300 | 600,066.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2.0 ∙4.0 | 1.0Α | 50.07.5 | 20,555.0 | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| C90500 | 86.0 ¢89.0 | 9.0 ∙11.0 | 0.30 | 1.0 ∙3.0 | 0.20 | 1.0Α | 0.005 | - Ναι. | 0.20 | 0.05 | 0.05Β | 0.005 |
| C91100 | 820,085.0 | 15.0 ∙17.0 | 0.25 | 0.25 | 0.25 | 0.50Α | 0.005 | - Ναι. | 0.20 | 0.05 | 1.0Β | 0.005 |
| C91300 | 790,082.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50Α | 0.005 | - Ναι. | 0.20 | 0.05 | 1.0Β | 0.005 |
| C93700 | 780,082.0 | 9.0 ∙11.0 | 8.0 ∙11.0 | 0.8 | 0.7Γ | 0.50Α | 0.005 | - Ναι. | 0.50 | 0.08 | 0.10Β | 0.005 |
| Α Για τον προσδιορισμό του ελάχιστου ποσού χαλκού, ο χαλκός μπορεί να υπολογίζεται ως χαλκός συν νικέλιο. | ||||||||||||
| Β Για συνεχείς χύτευσεις, ο φωσφόρος πρέπει να είναι 1,5 % κατ' ανώτατο όριο. | ||||||||||||
| Γ Το σίδηρο πρέπει να είναι 0,35 τοις εκατό κατ' ανώτατο όριο όταν χρησιμοποιείται για υποστήριξη από χάλυβα. | ||||||||||||
Ραδιακές πύλες, κατακόρυφες πύλες, κούτσουρα, σιδηροειδή σκελετή Penstock, μηχανικά ανελκυστήρες, υδραυλικά ανελκυστήρες, όργανα, γερανοί, γερανοί,Υπηρεσίες διαχείρισης δεξαμενών με εφαρμογές σε:- Ναι.
Αποθήκευση εμπορευμάτων
Έλεγχος πλημμυρών
Παραγωγή υδροηλεκτρικής ενέργειας
Ποτισμός
Χύτευση κράματος χαλκού
Τύπος:Χωρίς μόλυβδο χάλκινο
|
Χημική σύνθεση μάζα/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Κου |
Σν |
Αλ |
Φε |
Μ |
Νι |
Pb |
Ναι. |
Π |
Zn |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
Μηχανικές ιδιότητες |
|||
|---|---|---|---|
|
Δυνατότητα τράβηξης Mpa(Min) |
Δυνατότητα απόδοσης MPa(Min) |
% επιμήκυνση |
Σκληρότητα Brinell (HB) |
|
758 |
427 |
14 |
225 |
1Στην χημική σύνθεση, οι μοναδικές τιμές αντιπροσωπεύουν τα μέγιστα.
2Η μηχανική απόδοση της τιμής σκληρότητας είναι μόνο για αναφορά.
|
C86300 |
Οι διαστάσεις είναι σε ίντσες. |
|
Χάλκινο μαγγανίου με βύσματα γραφίτη |
(ID x OD x L) |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1/2 x 3/4 x 1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1/2 x 3/4 x 3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1/2 x 3/4 x 1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
5/8 x 7/8 x 5/8 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
5/8 x 7/8 x 3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
5/8 x 7/8 x 1 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
5/8 x 7/8 x 1-1/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
5/8 x 7/8 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3/4 x 1-1/8 x 5/8 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3/4 x 1-1/8 x 3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3/4 x 1-1/8 x 1 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3/4 x 1-1/8 x 1-1/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3/4 x 1-1/8 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
7/8 x 1-1/4 x 3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
7/8 x 1-1/4 x 1 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
7/8 x 1-1/4 x 1-1/8 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
7/8 x 1-1/4 x 1-1/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
7/8 x 1-1/4 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 3/8 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 5/8 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 1 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 1-1/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 1-3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-3/8 x 2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-1/2 x 3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-1/2 x 1 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-1/2 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1 x 1-1/2 x 2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/8 x 1-1/2 x 1 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/4 x 1-5/8 x 1 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/4 x 1-5/8 x 1-1/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/4 x 1-5/8 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/4 x 1-5/8 x 1-3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/4 x 1-5/8 x 2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/2 x 2 x 1-1/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/2 x 2 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/2 x 2 x 1-3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-1/2 x 2 x 2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-3/4 x 2-1/4 x 1-1/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-3/4 x 2-1/4 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-3/4 x 2-1/4 x 1-3/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-3/4 x 2-1/4 x 2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-3/4 x 2-1/4 x 2-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
1-3/4 x 2-1/4 x 4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
2 x 2-1/2 x 1-1/4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
2 x 2-1/2 x 1-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
2 x 2-1/2 x 2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
2 x 2-1/2 x 2-1/2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
2 x 2-1/2 x 3 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
2-1/2 x 3 x 3 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3 x 3-1/2 x 4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3 x 3-5/8 x 3 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3-1/2 x 4-1/8 x 2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3-1/2 x 4-1/8 x 3 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
3-1/2 x 4-1/8 x 4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
4 x 4-3/4 x 2 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
4 x 4-3/4 x 3 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
4 x 4-3/4 x 4 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
5 x 6 x 3 |
|
ΠΕΡΙΛΗΣΕΙΑ ΓΡΑΦΙΤΟΥ |
5 x 6 x 4 |
Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτώνΤο γραφίτη απορροφά το λιπαντικό, το οποίο μεταφέρεται στη συνέχεια στον άξονα όταν θερμαίνεται από την κίνηση του άξονα.Αυτή η δράση παρέχει το λάδι που απαιτείται για να λιπανθεί, αλλά όχι σε επαρκή ποσότητα για να προκαλέσει διαρροή στις άκρες των ρουλεμάνΤο λάδι απορροφάται από το γραφίτη όταν η κίνηση σταματήσει.
Η γραφίτιση από βύσματα επιτυγχάνεται με το τρυπάνι μιας διαμόρφωσης τρυπών με ράβδους και διασταυρώσεις μέσα από το τοίχωμα υποδοχής και την πίεση γραφίτη σε αυτές τις τρύπες και σκληρή ψήσιμο.Το μέγεθος και ο αριθμός των τρυπών και ο αριθμός των σειρών καθορίζονται από τηνμήκος και διάμετρος ρουλεμάν.
Βραβέντια μπουσίνια που είναι συνδεδεμένα με γραφίτηείναι όλα αυτολύμαντα καιχωρίς συντήρηση.Οι μπουσές αυτές είναι κατασκευασμένες από συνεχές χυμένο χάλκινο και συνδέονται με στερεά πρίζα λιπαντικού.Ένα αυτο-λοιπαντικό ρουλέν και η επιφάνεια ζεύξης του πρέπει πάντα να διαχωρίζονται από μια ταινία λιπαντικούΠολλά από τα συστατικά του VIIPLUS χρησιμοποιούν γραφίτη.Σκέψου το σαν ένα φύλλο πάχους ενός ατόμου.Ένα κομμάτι γραφίτη είναι μια στοίβα από αυτά τα φύλλα.
| Αξία | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| Υλικό | CuZn25AI5Mn4Fe3 | ΚουSn5Pb5Zn5 | CuAI10Ni5Fe5 | ΚουΣn12 | CuZn25AI5Mn4Fe3 |
| Σφιχτότητα | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Σκληρότητα | ≥210 | ≥ 70 | ≥ 150 | ≥ 75 | ≥235 |
| Δυνατότητα τράβηξης | ≥ 750 | ≥ 250 | ≥ 500 | ≥270 | ≥ 800 |
| Δυνατότητα απόδοσης | ≥ 450 | ≥ 90 | ≥ 260 | ≥ 150 | ≥ 450 |
| Επέκταση | ≥ 12 | ≥ 13 | ≥ 10 | ≥ 5 | ≥ 8 |
| Συντελεστής γραμμικής διαστολής | 10,9 × 10-5/°C | 10,8×10-5/°C | 10,6×10-5/°C | 10,8×10-5/°C | 10,9 × 10-5/°C |
| Μαξ.Τέμπ. | -40~+300°C | -40~+400°C | -40~+400°C | -40~+400°C | -40~+300°C |
| Μέγιστο δυναμικό φορτίο | 100 | 60 | 50 | 70 | 120 |
| Μέγιστη ταχύτητα (Καθαρό) | 15 | 10 | 20 | 10 | 15 |
| Δοκιμαστικό σύστημα | 200 | 60 | 60 | 80 | 200 |
| Διαμόρφωση από συμπίεση | < 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm |
< 0,005 mm |
Αυτολύμανση ελαστικών ρυμουλκούμενων για κατασκευαστικό εξοπλισμό, προβολέα για ηλεκτρικά φτυάρια, προβολέα για μηχανήματα ένεσης, εξοπλισμός χάλυβα, προβολέα καυσαερίων,Εξοπλισμός ξήρανσης, Ροάστερς, Πρέσες, Γραμμές συναρμολόγησης, Υδροηλεκτρικές δομές, Βίντσι, Εξοπλισμός Ανύψωσης, Τεχνητά και Μηχανήματα Τυποποίησης Χαρτιού και Πολλές Άλλες Βιομηχανικές Εφαρμογές.
C86300 Τυπικές εφαρμογές περιλαμβάνουν βαρέα ρυμουλκούμενα βαρέων φορτίων χαμηλής ταχύτητας, γρανάζια, καμάρες και υδραυλικά εξαρτήματα κυλίνδρων.υψηλής αντοχής, μη θερμικά επεξεργαζόμενο κράμα χαλκούπροορίζονται για χρήση σε εφαρμογές που απαιτούν έναν καλό συνδυασμό εξαιρετικών χαρακτηριστικών φθοράς και υψηλής αντοχής στη μεταφορά βαρέων φορτίων και χαμηλών ταχυτήτων.
|
C86300 Κεφάλαια από μαγγάνιο, μπρούντζι, γραφίτη |
|
|
ΕΛΜΕΝΤ |
Περιεχόμενο (%) |
|
Χαλκός, Cu |
60.0-68.0 |
|
Σημείωση: |
≤0.2 |
|
Κύπελλο, Sn |
≤0.2 |
|
Ζάχαρη, Zn |
22 ~ 28 |
|
Σίδηρος, Fe |
2.0-4.0 |
|
Αλουμίνιο, Αλ |
5.0-7.50 |
|
Μαγγάνιο, Mn |
2.5-5.0 |
|
|
|
|
C86200 Κουβέρτες από μαγγάνιο, μπρούντζι, γραφίτη |
|
|
ΕΛΜΕΝΤ |
Περιεχόμενο (%) |
|
Χαλκός, Cu |
60.0-68.0 |
|
Σημείωση: |
≤0.2 |
|
Κύπελλο, Sn |
≤0.2 |
|
Ζάχαρη, Zn |
22 ~ 28 |
|
Σίδηρος, Fe |
2.0-4.0 |
|
Αλουμίνιο, Αλ |
3.0-4.90 |
|
Μαγγάνιο, Mn |
2.5-5.0 |
Τα βύσματα χάλκινου χάλυβα μπορούν να χρησιμοποιηθούν όπου τα βαριά φορτία πρέπει να υποστηρίζονται σε χαμηλές έως μεσαίες ταχύτητες.
Το βύσμα από μπρούντζο μπορεί να αντέξειυψηλές θερμοκρασίες έως 570 F
Το χαρακτηριστικό του αυτολύσιμου ρουλεμάνου επιτρέπει τη χρήση ρουλεμάνων όπου το λάδι είναι δύσκολο,Εξαιρετική λίπανση επιτυγχάνεται ακόμη και υπό υψηλά φορτία σε χαμηλές ταχύτητες.
Ο συντελεστής τριβής: 0,04 έως 0.2
| ββουρτσίσματα | μήκος | |||||||||||||
| μέγεθος ((mm) | ||||||||||||||
| Ταυτότητα | Υπερβολικό | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
| ¢d | ¢D | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | |||
| 8 | 8 | 0.028 | 12 | 0.018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
| 10 | 0.013 | 0.007 | 101415 | |||||||||||
| 10 | 0.028 | 14 | 0.018 | |||||||||||
| 0.013 | 0.007 | |||||||||||||
| 12 | 12 | 0.034 | 18 | 0.018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
| 0.016 | 0.007 | |||||||||||||
| 13 | 13 | 0.034 | 19 | 0.021 | 131910 | 131912 | 131915 | 131920 | ||||||
| 0.016 | 0.006 | |||||||||||||
| 14 | 14 | 0.034 | 20 | 0.021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
| 0.016 | 0.006 | |||||||||||||
| 15 | 15 | 0.034 | 21 | 0.021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
| 0.016 | 0.006 | |||||||||||||
| 16 | 16 | 0.034 | 22 | 0.021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
| 0.016 | 0.006 | |||||||||||||
| 17 | 17 | 0.034 | 23 | 0.021 | 172315 | |||||||||
| 0.016 | 0.006 | |||||||||||||
| 18 | 18 | 0.034 | 24 | 0.021 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||||
| 0.02 | 0.006 | |||||||||||||
| 19 | 19 | 0.041 | 26 | 0.021 | 192615 | 192620 | ||||||||
| 0.02 | 0.006 | |||||||||||||
| 20 | 20 | 0.041 | 28 | 0.021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
| 0.02 | 0.006 | |||||||||||||
| 20 | 0.041 | 30 | 0.021 | 203016 | 203020 | 203025 | 203030 | 203035 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 22 | 22 | 0.041 | 32 | 0.021 | 223212 | 223215 | 223220 | 223225 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 25 | 0.041 | 33 | 0.025 | 253312 | 253315 | 253316 | 253320 | 253325 | 253330 | 253335 | ||||
| 25 | 0.02 | 0.009 | ||||||||||||
| 25 | 0.041 | 35 | 0.025 | 253512 | 253515 | 253516 | 253520 |
253525 |
253530 |
253535 |
||||
|
|
0.02 |
0.009 |
||||||||||||
|
28 |
28 |
0.041 |
38 |
0.025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
|
0.02 |
0.009 |
|||||||||||||
|
|
30 |
0.041 |
38 |
0.025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
|
30 |
0.02 |
0.009 |
||||||||||||
|
|
30 |
0.041 |
40 |
0.025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
|
0.02 |
0.009 |
||||||||||||
|
31.5 |
31.5 |
0.05 |
40 |
0.025 |
|
|
|
|
|
|
|
|
314030 |
|
|
0.025 |
0.009 |
|||||||||||||
|
32 |
32 |
0.05 |
42 |
0.025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
|
0.025 |
0.009 |
|||||||||||||
|
|
35 |
0.05 |
44 |
0.025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
|
35 |
0.025 |
0.009 |
||||||||||||
|
|
35 |
0.05 |
45 |
0.025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
|
0.025 |
0.009 |
||||||||||||
|
38 |
38 |
0.05 |
48 |
0.025 |
|
|
|
|
|
|
|
|
|
|
|
0.025 |
0.009 |
|||||||||||||
|
40 |
40 |
0.05 |
50 |
0.025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
|
0.025 |
0.009 |
|||||||||||||
|
40 |
0.05 |
55 |
0.03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
45 |
0.05 |
55 |
0.03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
56 |
0.03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
50 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
62 |
0.03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
65 |
0.03 |
|
|
|
|
|
|
|
|
506530 |
|
|
|
0.025 |
0.011 |
|||||||||||||
|
55 |
55 |
0.06 |
70 |
0.03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
|
0.03 |
0.011 |
|||||||||||||
|
|
60 |
0.06 |
74 |
0.03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
|
60 |
0.03 |
0.011 |
||||||||||||
|
|
60 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
|
0.03 |
0.011 |
||||||||||||
|
63 |
63 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.011 |
|||||||||||||
|
65 |
65 |
0.06 |
80 |
0.03 |
|
|
|
|
|
|
|
|
|
658035 |
|
0.03 |
0.011 |
|||||||||||||
|
70 |
70 |
0.06 |
85 |
0.035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
|
0.03 |
0.013 |
|||||||||||||
|
70 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
75 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
0.06 |
95 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
|
80 |
0.06 |
96 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0.03 |
0.013 |
||||||||||||
|
|
80 |
0.06 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
||||||||||||
|
85 |
85 |
0.071 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
90 |
90 |
0.071 |
110 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
100 |
100 |
0.071 |
120 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
110 |
110 |
0.071 |
130 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
120 |
120 |
0.071 |
140 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
125 |
125 |
0.063 |
145 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
130 |
130 |
0.063 |
150 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
140 |
140 |
0.063 |
160 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
150 |
150 |
0.063 |
170 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
160 |
160 |
0.063 |
180 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
μήκος |
|
|
Ιδ. |
ο |
|
|
||||||||
|
|
|
Σφραγίδα |
|
|||||||||||
|
|
|
¢d |
¢D |
|
|
|||||||||
|
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
|
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
|
|
(JDB) |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|
|||||||||||
|
10 |
14 |
-1003 |
|
|||||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
-1203 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
13 |
19 |
-1303 |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
- 1503 |
|
|
|
||||||||||||||
|
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
-1603 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
-2005 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
-2005 |
|
|
|
||||||||||||||
|
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
-2005 |
|
|
|
||||||||||||||
|
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505* |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 |
|
|
|
||||||||||||||
|
253340 |
253350 |
253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 |
|
|
|
||||||||||||||
|
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005* |
|
|
|
||||||||||||||
|
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
-3005 |
|
|
|
||||||||||||||
|
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
-3005 |
|
|
|
||||||||||||||
|
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505* |
|
|
|
||||||||||||||
|
314040 |
|
|
|
|
|
|
|
|
|
|
31.5 |
40 |
-3505 |
|
|
|
||||||||||||||
|
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 |
|
|
|
||||||||||||||
|
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007* |
|
|
|
||||||||||||||
|
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
|
||||||||||||||
|
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
-4507 |
|
|
|
||||||||||||||
|
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
-4507 |
|
|
|
||||||||||||||
|
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
- 5008 |
|
|
|
||||||||||||||
|
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
- 5008 |
|
|
|
||||||||||||||
|
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
- 5008 |
|
|
|
||||||||||||||
|
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-5508 |
|
|
|
||||||||||||||
|
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
-6008 |
|
|
|
||||||||||||||
|
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
-6008 |
|
|
|
||||||||||||||
|
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508* |
|
|
|
||||||||||||||
|
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 |
|
|
|
||||||||||||||
|
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
-7010 |
|
|
|
||||||||||||||
|
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
-7010 |
|
|
|
||||||||||||||
|
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
|
||||||||||||||
|
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
|
||||||||||||||
|
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
|
||||||||||||||
|
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
|
||||||||||||||
|
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010* |
|
|
|
||||||||||||||
|
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
|
||||||||||||||
|
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-10010 |
|
|
|
||||||||||||||
|
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-12010* |
|
|
|
||||||||||||||
|
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-12010 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
|
||||||||||||||
