| Ονομασία μάρκας: | VIIPLUS |
| Αριθμός μοντέλου: | ΚΥΛΙΝΔΡΙΚΟΙ ΘΑΜΝΟΙ |
| MOQ: | διαπραγμάτευση, τιμή εργοστασίων της Κίνας |
| τιμή: | Cheap Price Made in china |
| Όροι πληρωμής: | T / T |
| Ικανότητα εφοδιασμού: | Τυπικό μέγεθος |
Τα χιτώνια χάλκινων εδράνων υψηλής φόρτισης, κατασκευασμένα από υλικό CuSn8, έχουν σχεδιαστεί για να αντέχουν σε ακραία φορτία και απαιτητικές συνθήκες. Ο χαλκός CuSn8, ένα κράμα με υψηλή αντοχή στη φθορά, εξασφαλίζει εξαιρετική ανθεκτικότητα και μακροχρόνια απόδοση.
Οι εγκοπές λίπανσης, τοποθετημένες στρατηγικά μέσα στα χιτώνια, παρέχουν ένα μέσο για αποτελεσματική λίπανση, μειώνοντας την τριβή και την παραγωγή θερμότητας. Αυτό το σχεδιαστικό χαρακτηριστικό όχι μόνο ενισχύει την επιχειρησιακή απόδοση των χιτωνίων, αλλά και παρατείνει τη διάρκεια ζωής τους.
Αυτά τα χάλκινα χιτώνια είναι κατάλληλα για ένα ευρύ φάσμα βιομηχανικών εφαρμογών, συμπεριλαμβανομένων μηχανημάτων, εξοπλισμού και λειτουργιών βαρέως τύπου όπου τα υψηλά φορτία και η ακρίβεια είναι υψίστης σημασίας. Η στιβαρή κατασκευή τους και οι δυνατότητες λίπανσης τα καθιστούν μια αξιόπιστη επιλογή για τη διασφάλιση ομαλής και αποτελεσματικής λειτουργίας υπό δύσκολες συνθήκες.
Εν συντομία, τα χιτώνια χάλκινων εδράνων υψηλής φόρτισης από CuSn8 με εγκοπές λίπανσης προσφέρουν μια στιβαρή και μακροχρόνια λύση για βιομηχανικές εφαρμογές που απαιτούν εξαιρετική απόδοση και ανθεκτικότητα.
Εισαγωγή προϊόντος

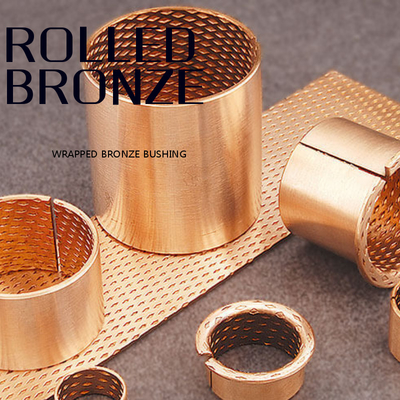

Το χάλκινο έδρανο είναι κατασκευασμένο από μια ταινία κράματος χαλκού υψηλής πυκνότητας με ειδική φόρμουλα. Η επιφάνεια μπορεί να κυληθεί με μια διαμαντένια ή ημισφαιρική οπή λαδιού και αυλάκι λαδιού σύμφωνα με τις απαιτήσεις του χρήστη. Έχει τα πλεονεκτήματα του υψηλή πυκνότητα, μεγάλη φέρουσα ικανότητα, καλή αντοχή στη φθορά, μεγάλη διάρκεια ζωής, κ.λπ., για να αντικαταστήσει το παραδοσιακό χιτώνιο χυτού χαλκού, μπορεί να μειώσει τον μηχανικό όγκο και να μειώσει το κόστος. Έχει χρησιμοποιηθεί ευρέως σε ανυψωτικά μηχανήματα, κατασκευαστικά μηχανήματα, σασί τρακτέρ αυτοκινήτων, βιομηχανία εργαλειομηχανών και μηχανήματα εξόρυξης, αλλά μπορεί επίσης να κατασκευαστεί σε χιτώνιο εδράνου, φλαντζωτό χιτώνιο, ροδέλα ώσης και μπολ μπάλας και άλλες μορφές.
Μορφές εδράνων διαθέσιμες σε τυπικές διαστάσεις
Κυλινδρικά χιτώνια
Μορφές εδράνων κατόπιν παραγγελίας: κυλινδρικά χιτώνια με μη τυπικές διαστάσεις, φλαντζωτά χιτώνια, συρόμενες πλάκες, προσαρμοσμένα σχέδια εδράνων
Εξοπλισμός μηχανικού χειρισμού και ανύψωσης, υδραυλικοί κύλινδροι, πνευματικός εξοπλισμός, ιατρικός εξοπλισμός, υφαντουργικά μηχανήματα, γεωργικός εξοπλισμός κ.λπ.

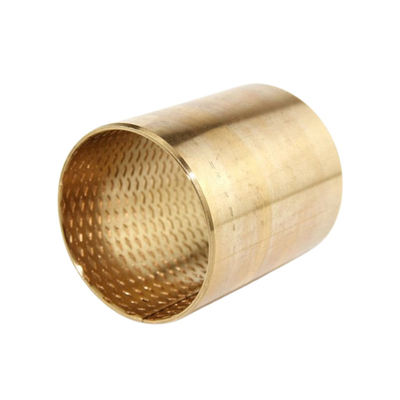

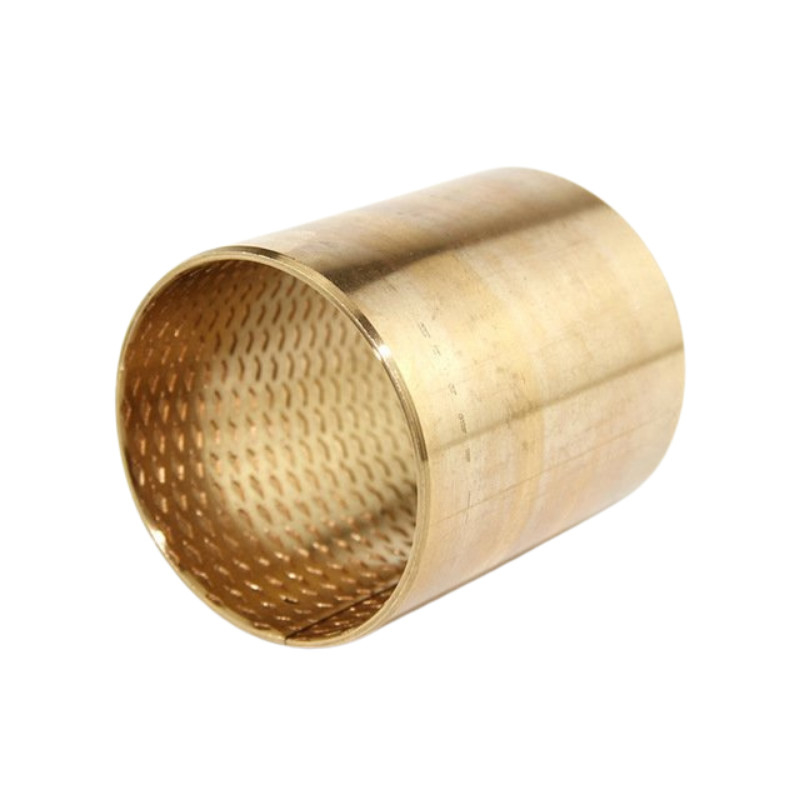

Χάλκινα έδρανα και χάλκινα χιτώνια κατασκευασμένα από CuSn8 με εγκοπές λίπανσης
Εσωτερική διάμετρος χιτωνίου 90mm, εξωτερική διάμετρος 95mm, L= 80мм, εξωτερική διάμετρος φλάντζας - 110мм, τύπος F, DIN 1494 (CuSn8P)
CuSn8 με
σύνθεση
Sn 8 %
P < 0.05 %
Cu Υπόλοιπο
|
Λειτουργική απόδοση |
|
|
Ξηρό |
Κακή |
|
Λιπαινόμενο με λάδι |
Καλή |
|
Λιπαινόμενο με γράσο |
Καλή |
|
Λιπαινόμενο με νερό |
Κακή |
|
Λιπαινόμενο με υγρό διεργασίας |
Κακή |
|
Τυπική διάμετρος |
Μέγεθος εξωτερικής διαμέτρου |
Οπή περιβλήματος |
Μέγεθος εσωτερικής διαμέτρου |
|
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| Τεχνικά δεδομένα | |
|---|---|
| Υλικό: | Cu – 91.3% Sn – 8.5% P – 0.2% |
| Πρότυπο: | Cu Sn8. DIN 17662. CW453K |
| Στρώμα ολίσθησης (πάχος): | Ομοιογενές |
| Αντοχή σε εφελκυσμό Rm: | 450N/mm² |
| Όριο διαρροής Rp 0.2: | 250N/mm² |
| Επιμήκυνση σε % A10: | 0.4 |
| Σκληρότητα: | 90-120 HB |
| Συντελεστής τριβής: | 0.08-0.25µ |
| Θερμική αγωγιμότητα: | 60W/m·K |
| Εύρος θερμοκρασίας: | -100°C/200°C |
| Μέγιστο φορτίο στατικό: | 120 N/mm² |
| Μέγιστο φορτίο, δυναμικό: | 40 N/mm² |
| Μέγιστη ταχύτητα ολίσθησης (με λίπανση): | 2.5 m/s |
| Τιμή Pv, Mpa x m/s, kont / int: | 2.8 |
| Αντίστοιχο υλικό | |
| Συνιστώμενη σκληρότητα άξονα: | >210HB |
| Συνιστώμενη τραχύτητα επιφάνειας άξονα (Ra) | 1.6 |
| Συνιστώμενη ανοχή: | e7-f7 |
| Περίβλημα: | H7 |
| Εσωτερική διάμετρος | Εξωτερική διάμετρος | f 1 | f 2 | L 0 -0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
