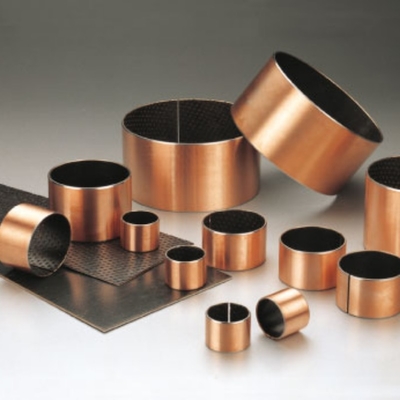

Έδρανο αυτο-λιπανόμενο σύνθετο πλεκτό χωρίς λάδι, δακτύλιος, με χαλύβδινη πλάτη είναι ένας τύπος ρουλεμάν που έχει σχεδιαστεί ειδικά για να λειτουργεί χωρίς την ανάγκη εξωτερικής λίπανσης. Αποτελείται από ένα πλεκτό σύνθετο υλικό, κυρίως (Πολυτετραφθοροαιθυλένιο), το οποίο είναι αυτο-λιπαντικό και ικανό να αντέχει σε ακραίες θερμοκρασίες και πιέσεις. Η χαλύβδινη πλάτη παρέχει δομική στήριξη και ανθεκτικότητα, ενώ το σύνθετο υλικό εξασφαλίζει ομαλή, χωρίς τριβή λειτουργία.

Αυτός ο τύπος ρουλεμάν χρησιμοποιείται συνήθως σε εφαρμογές όπου η λίπανση είναι δύσκολη ή αδύνατη, όπως σε περιβάλλοντα υψηλής θερμοκρασίας ή κενού. Οι αυτο-λιπαντικές ιδιότητες του σύνθετου υλικού του επιτρέπουν να λειτουργεί αποτελεσματικά χωρίς την ανάγκη τακτικής συντήρησης ή αντικατάστασης λιπαντικών.

Η πλεκτή σύνθετη δομή του ρουλεμάν συμβάλλει επίσης στην ανθεκτικότητα και την αντοχή του στη φθορά. Οι ίνες είναι υφαντές μεταξύ τους με τρόπο που δημιουργεί ένα ισχυρό, αλλά εύκαμπτο υλικό που μπορεί να αντέξει τόσο συμπιεστικές όσο και εφελκυστικές δυνάμεις. Αυτό το καθιστά εξαιρετική επιλογή για εφαρμογές που απαιτούν ρουλεμάν για να αντέχουν σε μεγάλα φορτία και συχνή κίνηση.

Συνολικά, τα ρουλεμάν αυτο-λιπανόμενα σύνθετα πλεκτά χωρίς λάδι, οι δακτύλιοι και τα προϊόντα με χαλύβδινη πλάτη είναι αξιόπιστες, αποδοτικές και οικονομικές λύσεις για εφαρμογές που απαιτούν υψηλή απόδοση σε ακραία περιβάλλοντα.

Αξία Δακτύλιος με χαλύβδινη πλάτη με επένδυση από μπρούτζο και ορειχάλκινοι δακτύλιοι - Ανοξείδωτο ατσάλι 316

Δακτύλιος με χαλύβδινη πλάτηΥψηλής απόδοσης χαλύβδινοι ενισχυμένοι δακτύλιοι, η προστασία του περιβάλλοντος βασίζεται σε χαλύβδινο υπόστρωμα, κεντρική σκόνη μπρούτζου, επιφάνεια σφαιρικής επιφάνειας που κυλά τέσσερα αιθυλένια () και ένα μείγμα πράσινου πολυμερικού υλικού, ρουλεμάν κύλισης και ολίσθησης. Το προϊόν είναι χωρίς μόλυβδο προστασία του περιβάλλοντος, η ανθεκτικότητα στη φθορά είναι εξαιρετική, ένα πλαστικό στρώμα και ένα στρώμα χαλκού με υψηλή αντοχή, αντοχή στην κόπωση, αντοχή στην κρούση είναι ένας καλός τρόπος για ένα πλεονέκτημα.

Δακτύλιοι Μετρικοί (mm) Ίντσες (inch) Διαστάσεις Λάβετε μια προσφορά.
Ανοχές, διάκενο λειτουργίας (Δεδομένα δακτυλίου)
Ανοχές άξονα και περιβλήματος (Σχεδιασμός διατάξεων δακτυλίων)

Μέγιστη πίεση φόρτισης: 180Mpa

Συντελεστής τριβής: 0,03~0,20

Εύρος θερμοκρασίας λειτουργίας: -90 ° C ~ 180 ° C





Πολυτετραφθοροαιθυλένιο()



Είναι ένα πολυμερές που κατασκευάζεται από τετραφθοροαιθυλένιο ως μονομερές. Λευκό κηρώδες, ημιδιαφανές, καλή αντοχή στη θερμότητα και το κρύο, μπορεί να χρησιμοποιηθεί σε -180 ~ 260 C για μεγάλο χρονικό διάστημα. Αυτό το υλικό έχει τα χαρακτηριστικά κατά - οξέος, κατά - αλκαλίου, κατά - διαφόρων οργανικών διαλυτών, σχεδόν αδιάλυτο σε όλους τους διαλύτες. Ταυτόχρονα, έχει τα χαρακτηριστικά της αντοχής σε υψηλή θερμοκρασία, ο συντελεστής τριβής του είναι πολύ χαμηλός, επομένως μπορεί να χρησιμοποιηθεί για λίπανση, αλλά και να γίνει εύκολο να καθαριστεί η ιδανική επίστρωση του εσωτερικού στρώματος του σωλήνα νερού; Τοξικό, ανθρώπινο καρκινογόνο.





Ιδιότητα		ημερομηνία
μέγιστη φέρουσα ικανότηταP	Στατικό φορτίο	250N/mm²
	Δυναμικό φορτίο	140N/mm²
υψηλότερη ταχύτητα γραμμήςV	Ξηρή τριβή	2,5m/s
	Λίπανση με λάδι	5m/s
Υψηλή τιμή PV	Ξηρή τριβή	3,6N/mm²・m/s
	Λίπανση με λάδι	50N/mm²・m/s
Ο συντελεστής τριβήςμ	Ξηρή τριβή	0,04~0,20
	Λίπανση με λάδι	0,02~0,07
Η χρήση της θερμοκρασίας		-195℃～+280℃
Συντελεστής θερμικής αγωγιμότητας		42W/m・K
Συντελεστής θερμικής διαστολής		11×10-6/K





Χαρακτηριστικά



1. Κατάλληλο για χρήση σε συνθήκες λίπανσης ή λίπανσης, υψηλή φέρουσα ικανότητα, καλή αντοχή στη φθορά;

2. Κατάλληλο για περιστροφή, παλινδρομική και ταλάντευση και άλλες μορφές κίνησης και συχνή εκκίνηση, διακοπτόμενη κίνηση ή μεγάλο φορτίο και άλλες περιπτώσεις που δεν είναι εύκολο να σχηματιστεί λίπανση φιλμ λαδιού;

3. Συνθήκες λίπανσης υψηλού φορτίου, χαμηλής ταχύτητας με σταθερό χαμηλό συντελεστή τριβής και εξαιρετική αντοχή στη φθορά;

4. Το στρώμα επιφάνειας τριβής μπορεί να υποβληθεί σε δευτερογενή επεξεργασία, το ρουλεμάν στην οπή του καθίσματος μετά την επεξεργασία, μπορεί να βελτιώσει περαιτέρω την ακρίβεια της εφαρμογής;

5. Μεγάλος χρόνος εργασίας υπό συνθήκες οριακής λίπανσης, όπως στη διαδικασία τακτικής συντήρησης γράσου, μπορεί να παρατείνει τη διάρκεια ζωής;

6. Ρουλεμάν για λεπτό τοίχωμα, ελαφρύ, καταλαμβάνει μικρό όγκο, κατάλληλο για συμπαγή σχεδιασμό;

7. Καλή σταθερότητα διαστάσεων, υψηλή μηχανική αντοχή;

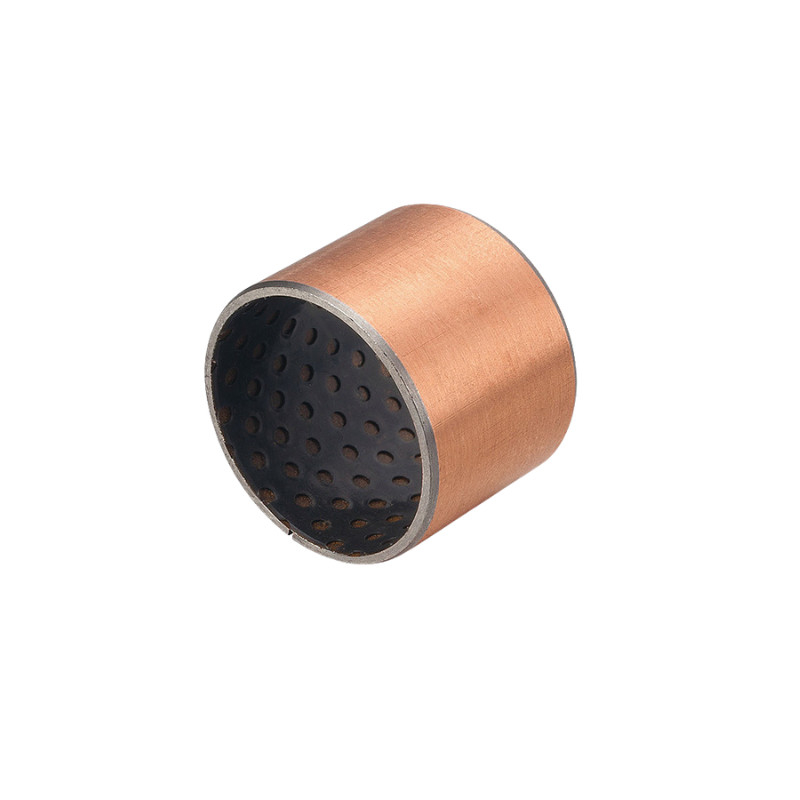

Σύνθετο ρουλεμάν POM



Τυλιγμένο ρουλεμάν ολίσθησης, τυλιγμένος δακτύλιος, χάλυβας/στρώμα ολίσθησης POM, DIN 1494/ISO 3547, Χαμηλή συντήρηση
ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ
Ειδική ικανότητα φόρτισης στατική	≤ 250 [N/mm2]	Παραμόρφωση θερμοκρασίας	- 40 [°C] έως + 130 [°C]
Ειδική ικανότητα φόρτισης δυναμική	≤ 140 [N/mm2]
Ταχύτητα ολίσθησης	≤ 2,5 [m/s]	Μέγιστη τιμή PV	2,8 [N/mm² x m/s]
Τιμή τριβής	0,04 [µ] έως 0,12 [µ]
ΥΛΙΚΑ
Υλικό υποστήριξης	Χάλυβας επιχρωμιωμένος ή επιμεταλλωμένος με κασσίτερο	Ενδιάμεσο στρώμα	Συντηγμένος μπρούτζος
Στρώμα ολίσθησης	POM (MoS2)/τσέπες λίπανσης
ΛΕΠΤΟΜΕΡΕΙΕΣ ΑΝΟΧΗΣ
Περίβλημα Ø	H7	Ανοχή άξονα	h8
Εσωτερικό δακτυλίου-Ø μετά την τοποθέτηση	εντός της περιοχής D
ΥΛΙΚΟ ΑΞΟΝΑ
Χάλυβας, σκληρυμένος ή μη σκληρυμένος
Τραχύτητα επιφάνειας ≤ Ra 0,8
ΙΔΙΟΤΗΤΕΣ
Λειτουργεί με λίπανση με γράσο ή λάδι. Όλα τα είδη κινήσεων είναι κατάλληλα για αυτό το υλικό ολίσθησης. Έχει καλή αντοχή στη βρωμιά, είναι πολύ ανθεκτικό και έχει υψηλή φέρουσα ικανότητα.
ΕΥΡΟΣ ΕΦΑΡΜΟΓΗΣ
γερανοί φορτηγών, γεωργικά μηχανήματα, υδραυλικοί κύλινδροι, μηχανήματα κατασκευών, πύλες
ΣΥΝΤΗΡΗΣΗ
Είναι ένα υλικό ρουλεμάν χαμηλής συντήρησης με στρώμα ολίσθησης MoS2 και τσέπες λίπανσης. Απαιτείται αρχικό γράσο κατά την εγκατάσταση, μετά από αυτό, η περιοδική λίπανση με λάδι ή γράσο είναι υποχρεωτική.
ΣΥΜΒΟΥΛΕΣ ΤΟΠΟΘΕΤΗΣΗΣ
Περίβλημα	Λοξότμηση min. 1,5 mm x 15-45°, για εύκολη ευθυγράμμιση δακτυλίου
Άξονας	Λοξότμηση 5 mm x 15°, για εύκολη εισαγωγή του άξονα
Συμβουλεύουμε να χρησιμοποιήσετε ένα μανδρέλι εφαρμογής δύναμης για την εγκατάσταση του δακτυλίου. Μπορεί να είναι απαραίτητο να εφαρμόσετε λίγο γράσο στην εξωτερική επιφάνεια του δακτυλίου κατά την πίεση που το τοποθετείτε στο περίβλημα.
Κόλληση	Η κόλλα δεν πρέπει να έρθει σε επαφή με την επιφάνεια ολίσθησης!



Δομή



1. Πάχος POM 0,30~0,50 mm. Παρέχει υψηλή αντοχή στη φθορά και χαμηλή τριβή ακόμη και με μικρό όγκο λιπαντικού, αυτή η επιφάνεια ρουλεμάν φέρει ένα μοτίβο κυκλικών εσοχών που θα πρέπει να γεμίζονται με γράσο κατά τη συναρμολόγηση του ρουλεμάν.
2. Πάχος συντηγμένης σκόνης μπρούτζου 0,20-0,35mm. Ένα ειδικό μείγμα σκόνης χαλκού θερμικά συντήκεται στην χαλύβδινη πλάτη. Αυτό το στρώμα επαφής λειτουργεί ως άγκυρα για το στρώμα και μεταφέρει τη θερμική συσσώρευση μακριά από τις επιφάνειες του ρουλεμάν.
3. Χάλυβας χαμηλού άνθρακα. Ρυθμίζοντας το θεμέλιο των δακτυλίων, η χαλύβδινη πλάτη παρέχει εξαιρετική σταθερότητα, φέρουσα φορτίο και χαρακτηριστικά απαγωγής θερμότητας.



αυτο - λιπαντικό ρουλεμάν χωρίς λάδι της διαδικασίας χύτευσης











Δομή και Σύνθεση



· Σύνθετο υλικό δακτυλίου Metal-Polymer
· Χαλύβδινη πλάτη + Πορώδες μπρούτζινο Sinter + POM με εσοχές λίπανσης





Λειτουργική απόδοση
Ξηρό	Φτωχό
Λιπανόμενο με λάδι	Καλό
Λιπανόμενο με γράσο	Πολύ καλό
Λιπανόμενο με νερό	Φτωχό
Λιπανόμενο με υγρό διεργασίας	Φτωχό





· Σύνθετο υλικό δακτυλίου Metal-Polymer
· Χαλύβδινη πλάτη + Πορώδες μπρούτζινο Sinter +
POM με εσοχές λίπανσης

Διαθεσιμότητα

μορφές ρουλεμάν διαθέσιμες σε τυπικές διαστάσεις
· κυλινδρικοί θάμνοι
· ροδέλες ώθησης
· πλάκες ολίσθησης
μετρικά ρουλεμάν και αυτοκρατορικοί δακτύλιοι κατόπιν παραγγελίας: τυπικές μορφές δακτυλίων σε ειδικές διαστάσεις, μισοί δακτύλιοι, ειδικά σχήματα που λαμβάνονται με σφράγιση, ρουλεμάν με εγκοπές εντοπισμού, οπές λιπαντικού και μηχανικές αυλακώσεις, προσαρμοσμένα σχέδια δακτυλίων
