| Ονομασία μάρκας: | VIIPLUS |
| Αριθμός μοντέλου: | Βαθύς ένσφαιρος τριβέας αυλακιού |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | Price Graphite Wear Plate Parts Factory Price |
| Όροι πληρωμής: | T/T, Western Union |
| Ικανότητα εφοδιασμού: | Δακτύλιοι χαλκού σε απευθείας σύνδεση • Γλιστρώντας κατασκευαστές ρουλεμάν • Self-lubricating προμηθ |

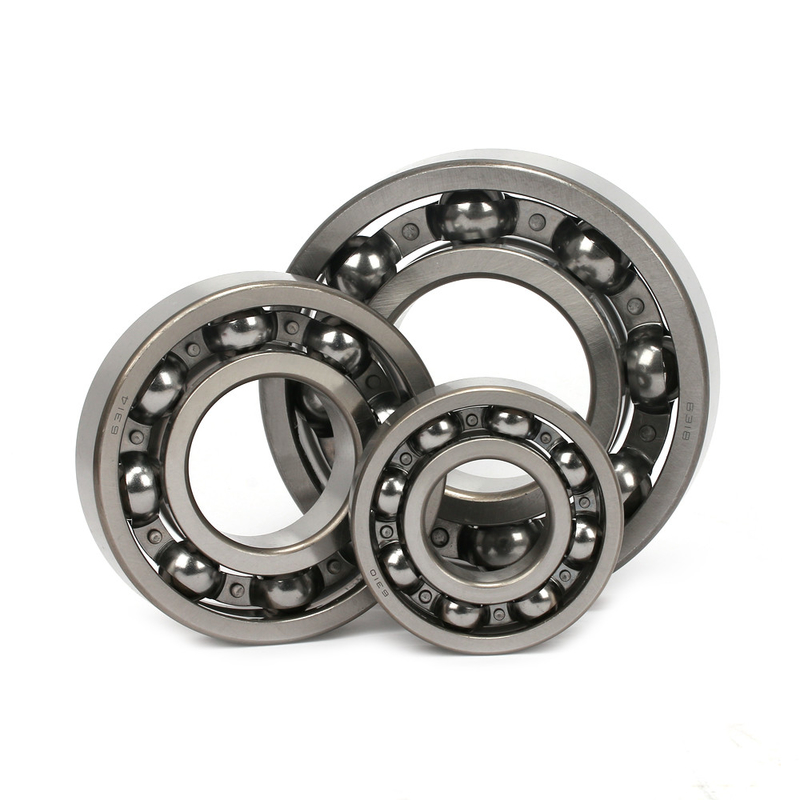

ΑΒΕΚ-5 Συμπυκνωτές Άξονες Γωνιακές Σφαιρίδες Επαφής, που προμηθεύονται από την Κίνα, χαρακτηρίζονται από υψηλή ποιότητα και αξιοπιστία.διασφάλιση ομαλής και αποτελεσματικής λειτουργίας υπό διάφορες συνθήκεςΗ σχεδίαση άξονας γωνιακής επαφής παρέχει ανώτερη αντοχή και αντοχή, καθιστώντας τους κατάλληλους για απαιτητικές εφαρμογές.τα υλικά υψηλής ποιότητας και η ακριβής κατασκευή εξασφαλίζουν μακροχρόνια απόδοση και αξιοπιστία.
Στρογγυλά ρουλεμάνέχουν εσωτερικούς και εξωτερικούς δακτυλικούς δρόμους που μετατοπίζονται ο ένας σε σχέση με τον άλλο προς την κατεύθυνση του άξονα του ρυμουλκούμενου.ταυτόχρονα ενεργούν ακτινοβολία και αξιακή φορτίο.
Η αξιακή αντοχή φορτίου των γωνιακών ρουλεμάντων σφαίρας επαφής αυξάνεται καθώς αυξάνεται η γωνία επαφής.Η γωνία επαφής ορίζεται ως η γωνία μεταξύ της γραμμής που συνδέει τα σημεία επαφής της σφαίρας και των διαδρομών διαρροής στο ακτινοειδές επίπεδο, κατά μήκος του οποίου ηΤο συνδυασμένο φορτίο μεταφέρεται από τη μία διαδρομή στην άλλη και μια ευθεία κάθετη προς τον άξονα του ρουλεμάν.
Παρακάτω παρατίθενται παραδείγματα εφαρμογών στις οποίες μπορούν να χρησιμοποιηθούν γωνιακά ρουλεμάν:
Βιομηχανικές αντλίες
Τεχνολογικά κιβώτια ταχυτήτων
Ανανεώσιμη ενέργεια
Συμπιεστήρες
Βιομηχανικοί ηλεκτροκινητήρες και γεννήτριες
Τροχαία, ρυμουλκούμενα και λεωφορεία
Μεταλλικά
Η viiplus μπορεί να προμηθεύσει τόσο τυποποιημένα όσο και ακριβή γωνιακά ρουλεμάν.
Μία σειρά γωνιακών ρουλεμάνων επαφής
Δύο σειρές γωνιακών ρουλεμάν
Δοκιμαστικό στρογγυλοφόρο
Τεχνικές επεξεργασίες χάλυβα, χάλκινο χάλκινο, πολυαμίδιο, σκληρά υφάσματα
C = 15 ̊, AC = 25 ̊, B = 40 ̊ γωνία επαφής
SAE52100 Χάλυβας και κεραμικής Si3N4 (προσάρτημα HQ1)
ABEC-5, P5 = ανοχή ISO κλάσης 5
ABEC-7, P4 = ανοχή ISO κλάσης 4
Απαλλαγή ABEC-9, P2 = Απαλλαγή ISO κλάσης 3
|
Σχήμα
|
Παλιό μοντέλο
|
Διάσταση ((mm)
|
Βάρος
|
||
|
|
|
d
|
D
|
Τ
|
|
|
7000AC
|
46100
|
10
|
26
|
8
|
0.02
|
|
7001AC
|
46101
|
12
|
28
|
8
|
0.02
|
|
7002AC
|
46102
|
15
|
32
|
8
|
0.03
|
|
7003AC
|
46103
|
17
|
35
|
10
|
0.03
|
|
7004AC
|
46104
|
20
|
42
|
10
|
0.07
|
|
7005AC
|
46105
|
25
|
47
|
12
|
0.08
|
|
7006AC
|
46106
|
30
|
55
|
13
|
0.12
|
|
7007AC
|
46107
|
35
|
62
|
14
|
0.14
|
|
7008AC
|
46108
|
40
|
68
|
15
|
0.21
|
|
7016ACM
|
46116H
|
80
|
125
|
22
|
0.9
|
|
7017AC
|
46117
|
85
|
130
|
22
|
0.95
|
|
7017ACM
|
46117H
|
85
|
130
|
22
|
0.95
|
|
7018AC
|
46118
|
90
|
140
|
24
|
0.96
|
|
7018ACM
|
46118H
|
90
|
140
|
24
|
0.96
|
|
7019AC
|
46119
|
95
|
145
|
24
|
1.2
|
|
7019ACM
|
46119H
|
95
|
145
|
24
|
1.2
|
|
7020AC
|
46120
|
100
|
150
|
24
|
1.25
|
|
7020ACM
|
46120H
|
100
|
150
|
24
|
1.25
|
|
7021ACM
|
46121H
|
105
|
160
|
26
|
1.61
|
|
7022ACM
|
46122H
|
110
|
170
|
28
|
2.44
|
|
7024ACM
|
46124H
|
120
|
180
|
28
|
2.62
|
|
7026ACM
|
46126H
|
130
|
200
|
33
|
3.912
|
|
7028ACM
|
46128H
|
140
|
210
|
33
|
4.2
|
|
7030ACM
|
46130H
|
150
|
225
|
35
|
5
|
|
7032ACM
|
46132H
|
160
|
240
|
38
|
5.02
|
|
7034ACM
|
46134H
|
170
|
260
|
42
|
8.3
|
|
7038ACM
|
46138H
|
190
|
290
|
46
|
11.2
|
|
7040ACM
|
46140H
|
200
|
310
|
51
|
14.3
|
|
7044ACM
|
46144H
|
220
|
340
|
56
|
18.5
|
|
7217ACM
|
46217H
|
85
|
150
|
28
|
1.88
|
|
7222ACM
|
46222H
|
110
|
200
|
38
|
4.81
|
|
7224ACM
|
46224H
|
120
|
215
|
40
|
5.6
|
|
7226ACM
|
46226H
|
130
|
230
|
40
|
7.3
|
|
7228ACM
|
46228H
|
140
|
250
|
42
|
7.76
|
|
7302AC
|
46302
|
15
|
42
|
13
|
0.094
|
|
7303AC
|
46303
|
17
|
47
|
14
|
0.12
|
|
7304AC
|
46304
|
20
|
52
|
15
|
0.146
|
|
7305AC
|
46305
|
25
|
62
|
17
|
0.23
|
|
7306AC
|
46306
|
30
|
72
|
19
|
0.35
|
|
7307AC
|
46307
|
35
|
80
|
21
|
0.47
|
|
7307ACM
|
46307H
|
35
|
80
|
21
|
0.47
|
|
7308AC
|
46308
|
40
|
90
|
23
|
0.69
|
|
7308ACM
|
46308H
|
40
|
90
|
23
|
0.69
|
|
7309AC
|
46309
|
45
|
100
|
25
|
0.89
|
|
7309ACM
|
46309H
|
45
|
100
|
25
|
0.89
|
