| Ονομασία μάρκας: | VIIPLUS |
| Αριθμός μοντέλου: | Πιάτο ένδυσης χαλκού με το ενσωματωμένο στερεό υλικό λιπαντικών |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρική πώλησηΣυσκευές για την κατασκευή τροχιάς, Λεκ |
Η πλάκα φθοράς από αυτο-λιπαινόμενο μπρούτζο είναι ένα κρίσιμο εξάρτημα στον εξοπλισμό καλουπιών, προσφέροντας εξαιρετική αντοχή στη φθορά και αυτο-λιπαντικές ιδιότητες. Ο μοναδικός σχεδιασμός και η σύνθεση του υλικού εξασφαλίζουν ομαλή λειτουργία και παρατεταμένη διάρκεια ζωής σε διάφορες εφαρμογές χύτευσης και χύτευσης υπό πίεση.
Η πλάκα φθοράς είναι συνήθως κατασκευασμένη από κράμα μπρούτζου που ενσωματώνει ένα λιπαντικό, όπως γραφίτη ή δισουλφίδιο του μολυβδαινίου. Αυτό το λιπαντικό κατανέμεται ομοιόμορφα σε όλο το υλικό, παρέχοντας συνεχή λίπανση κατά τη διάρκεια της διαδικασίας χύτευσης. Καθώς η πλάκα φθείρεται, το λιπαντικό απελευθερώνεται, μειώνοντας την τριβή και τη φθορά στις επιφάνειες ζευγοποίησης.
Το ίδιο το κράμα μπρούτζου προσφέρει εξαιρετική αντοχή και ανθεκτικότητα, καθιστώντας το κατάλληλο για εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας. Ο συνδυασμός των ιδιοτήτων του κράματος και του αυτο-λιπαντικού χαρακτηριστικού διασφαλίζει ότι η πλάκα φθοράς μπορεί να αντέξει τις αυστηρές απαιτήσεις του εξοπλισμού καλουπιών.
Η εγκατάσταση μιας αυτο-λιπαινόμενης πλάκας φθοράς από μπρούτζο στον εξοπλισμό καλουπιών μπορεί να βελτιώσει σημαντικά την απόδοση και την παραγωγικότητα της διαδικασίας χύτευσης. Μειώνοντας την τριβή και τη φθορά, η πλάκα βοηθά στη διατήρηση της ακρίβειας και της ποιότητας των χυτευμένων εξαρτημάτων. Επιπλέον, η μειωμένη ανάγκη για συντήρηση και ανταλλακτικά μπορεί να μειώσει το συνολικό κόστος λειτουργίας.
Συνοψίζοντας, η αυτο-λιπαινόμενη πλάκα φθοράς από μπρούτζο είναι ένα απαραίτητο εξάρτημα για τον εξοπλισμό καλουπιών, παρέχοντας εξαιρετική αντοχή στη φθορά, αυτο-λιπαντικές ιδιότητες και ανθεκτικότητα. Η εγκατάστασή της μπορεί να βελτιώσει την απόδοση, την παραγωγικότητα και την οικονομική αποδοτικότητα της διαδικασίας χύτευσης.
Οι χιτώνες ολίσθησης από μπρούτζο εμποτισμένο με γραφίτη είναι μια πλάκα ρουλεμάν αυτο-λίπανσης που αποτελείται από ένα υψηλής ποιότητας μπρούτζο με αυλακώσεις γεμάτες γραφίτη.
Η πλάκα φθοράς χωρίς λάδι από μπρούτζο χρησιμεύει ως έδρα για υψηλά φορτία, ενώ τα ένθετα γραφίτη είναι ένα στερεό, χωρίς λάδι λιπαντικό.
Καθώς σχηματίζεται το λιπαντικό, ένα φιλμ γραφίτη σχηματίζεται μεταξύ του ρουλεμάν και της επιφάνειας ζευγοποίησης, με αποτέλεσμα ένα χαμηλό συντελεστή τριβής στην αρχή της σχετικής κίνησης.
• Λεπτά γυαλισμένο
• Υψηλή ακρίβεια
• Ακρίβεια διαστάσεων
Βρείτε προμηθευτές, κατασκευαστές, προϊόντα και προδιαγραφές που σχετίζονται με τις πλάκες φθοράς από μπρούτζο στο bronzegleitlager.com - μια αξιόπιστη πηγή πληροφοριών για τις πλάκες φθοράς από μπρούτζο.
Επαγγελματίας στον κλάδο του βιομηχανικού εξοπλισμού και των εξαρτημάτων πλάκας φθοράς από μπρούτζο, μεταλλικές ταινίες φθοράς
τυπικές πλάκες φθοράς VDI/NAAMS.
Προσφέρουμε μια σειρά από στυλ και μεγέθη πλακών φθοράς από μπρούτζο για την επιλογή σας.
πλάκα ακριβείας
Αυτοκίνητα Πλάκες Φθοράς
Προϊόντα Φθοράς
Πλάκα φθοράς από μπρούτζο και αυτο-λιπαινόμενο μπρούτζο με βάση τα σχέδια των πελατών.
εξειδικευμένοι στην προμήθεια μηχανικών και φινιρισμένων κομματιών μπρούτζου για χρήση από τους πελάτες.
Προσαρμοζόμαστε στις απαιτήσεις των πελατών μας, προσφέροντας ευέλικτη παραγωγική ικανότητα τόσο για μεμονωμένα εξαρτήματα όσο και για μεγαλύτερες παρτίδες ή σειρές, τηρώντας πάντα αυστηρές προθεσμίες.
Τα μέσα παραγωγής και ελέγχου μας μας επιτρέπουν να πληρούμε τις ανοχές και τις προδιαγραφές που έχουν καθοριστεί από τους πελάτες μας, επιτυγχάνοντας ένα υψηλό επίπεδο ακρίβειας.
Πολλές από τις πλήρως μηχανικές πλάκες φθοράς από μπρούτζο είναι αυτο-λιπαινόμενες. Αυτό επιτυγχάνεται με την προσθήκη πωμάτων γραφίτη στην πλάκα μπρούτζου.
Τα μεταλλικά ρουλεμάν από κράμα μπρούτζου πλάκα φθοράς από μπρούτζο με πώματα γραφίτη παρέχουν τόσο την καλή αντοχή στη φθορά όσο και το εξαιρετικό αυτο-λιπαντικό χαρακτηριστικό των ρουλεμάν.
Αυτός ο χαρακτηρισμός επιτρέπει στα ρουλεμάν ώσης από μπρούτζο να λειτουργούν χωρίς συντήρηση λαδιού ή γράσου.
Χρησιμοποιείται ευρέως στον τομέα των συνθηκών υψηλού φορτίου και διαλείπουσας κίνησης καθώς και ταλαντευόμενης κίνησης, όπως γραμμή συναρμολόγησης αυτοκινήτων, υδροστρόβιλος, φράγματα πύλης και μηχανήματα έγχυσης πλαστικού.
Ανάλογα με τις διαφορετικές συνθήκες εργασίας, είναι διαθέσιμη μια ποικιλία τύπων διαφορετικών κραμάτων.
| ΟΧΙ. | DIN | Αριθμός υλικού | Χαρακτηρισμός | Πρότυπο ASTM | Αναλογικό | Πυκνότητα (g/cm³) | 0,2% Στέλεχος (MPa) | Αντοχή σε εφελκυσμό (MPa) | Στέλεχος (%) | E-modulus (MPa) | Σκληρότητα (HB) | Εφαρμογές |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Χρησιμοποιείται ευρέως στην αυτοκινητοβιομηχανία, την αεροδιαστημική και τη μηχανική θαλάσσιων εφαρμογών για εξαρτήματα που απαιτούν καλή αντοχή και αντοχή στη διάβρωση. Αναγνωρισμένο διεθνώς για την ευελιξία και την απόδοσή του. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Δεν έχει ακόμη τυποποιηθεί | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Χρησιμοποιείται συνήθως στην κατασκευή ρουλεμάν, δακτυλίων και εξαρτημάτων που απαιτούν υψηλή χωρητικότητα φορτίου και αντοχή στη φθορά, ειδικά σε θαλάσσιες και βιομηχανικές εφαρμογές. |
| 2.1061.03 | CuSn12Pb | Δεν έχει ακόμη τυποποιηθεί | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Χρησιμοποιείται σε θαλάσσιες, αεροδιαστημικές και βαριές μηχανές για την κατασκευή ρουλεμάν και εξαρτημάτων που απαιτούν υψηλή αντοχή και ανθεκτικότητα. Γνωστό για ακραία φορτία και υψηλά διαβρωτικά περιβάλλοντα. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Χρησιμοποιείται σε ρουλεμάν βαρέως τύπου, υδραυλικά εξαρτήματα και θαλάσσιο υλικό. Σχεδιασμένο για υψηλά φορτία και αντοχή σε διαβρωτικές επιθέσεις. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Δεν έχει ακόμη τυποποιηθεί | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Χρησιμοποιείται συνήθως στην κατασκευή ρουλεμάν, γραναζιών και εξαρτημάτων που απαιτούν υψηλή αντοχή στη φθορά. Γνωστό για την καλή μηχανική κατεργασία και την αντοχή στη διάβρωση, ιδιαίτερα σε θαλάσσια περιβάλλοντα. Όλα τα δικαιώματα για το περιεχόμενο που αναφέρεται διατηρούνται από το https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Δεν έχει ακόμη τυποποιηθεί | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | CuSn12 | Δεν έχει ακόμη τυποποιηθεί | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| Σημείωση: Κωδικοί μορφής παράδοσης: .01 = χύτευση άμμου, .02 = χύτευση βαρύτητας, .03 = φυγοκεντρική χύτευση, .04 = συνεχής χύτευση. | ||||||||||||
Αλουμίνιο μπρούτζος με πώματα γραφίτη
Οι πλάκες φθοράς και τα προϊόντα φθοράς διατίθενται σε ίντσες ή μετρικά μεγέθη
Τα ρουλεμάν χωρίς λάδι αναπτύχθηκαν για εφαρμογές υψηλού φορτίου, χαμηλής ταχύτητας και κατασκευάζονται από μπρούτζο υψηλής αντοχής, περιστροφικής χύτευσης, χρησιμοποιώντας ένα ειδικά διαμορφωμένο πώμα γραφίτη ως λιπαντικό.
Η γκάμα των πλακών ολίσθησης χωρίς λάδι διατίθεται σε μετρικά και αυτοκρατορικά μεγέθη.
① Στερεό φιλμ λιπαντικού
② Στερεό πώμα λιπαντικού
③ Μπρούτζινη πλάτη
■ Χαμηλός συντελεστής τριβής
■ Χωρίς προ-τρυπημένες τρύπες – επιτρέπει την ευελιξία στα μοτίβα τοποθέτησης
■ Τυπικό μοτίβο πώματος σχεδιασμένο για μέγιστη λίπανση επιφάνειας
■ Στενή ανοχή για ευκολία εγκατάστασης
1. Ολική αυτο-λίπανση
2. Εξαιρετική αντοχή στη φθορά
3. Χαμηλός συντελεστής τριβής
4. Ευρεία εύρη λειτουργίας θερμοκρασίας
5. Αντοχή στη διάβρωση και στις χημικές ουσίες
6. Σχεδιασμένο για να υπερβαίνει τις απαιτήσεις σας
7. Ανταγωνιστικό κόστος
Προσφέροντάς σας μια πλήρη επιλογή προϊόντων που περιλαμβάνουν πλάκες χωρίς λάδι, πλάκες φθοράς χωρίς λάδι, πλάκα / πλάκα φθοράς από μπρούτζο εμποτισμένο με γραφίτη και πλάκα μπρούτζου γεμάτη γραφίτη.

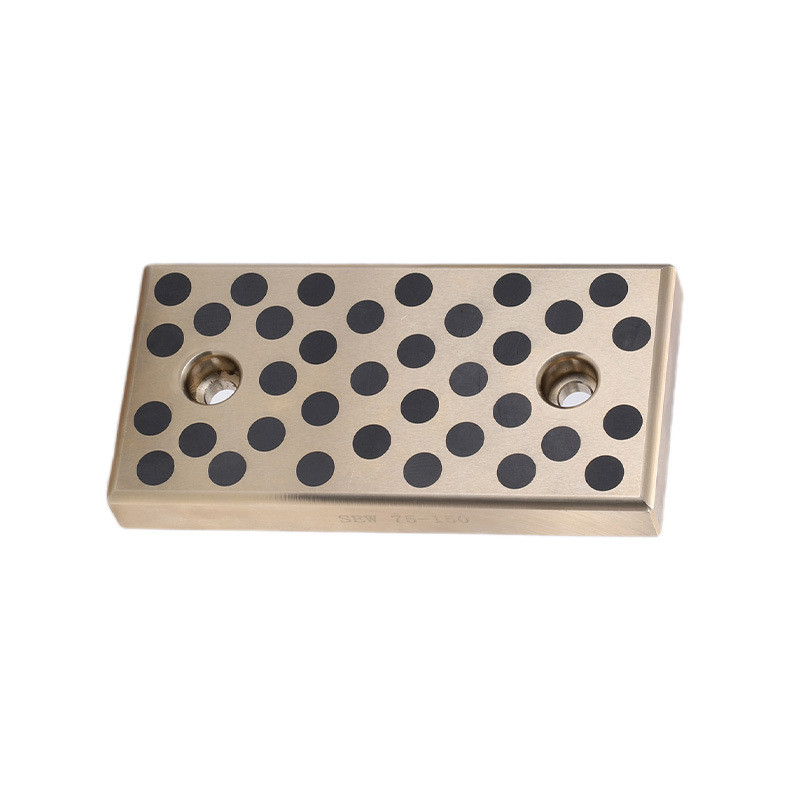

SESW Bronze Oilless Standard Slide Wear Plate
| Ταχύτητα ολίσθησης v: | 30 m/min |
| Βασικό υλικό: | Ειδικός ορείχαλκος (SO#50SP2) |
| Αυτο-λίπανση: | Ναι |
| Λιπαντικό: | Γραφίτης |
| Πίεση επιφάνειας P: | 100 N/mm² |
| Τιμή P*v: | 200 N/mm² x m/min |
| Θερμοκρασία λειτουργίας: | -50°C / +200°C (max. 300°C) |
| Συντελεστής τριβής: | 0,07 |
| πλάκα ολίσθησης | οδηγός ολίσθησης |
Επίπεδα προϊόντα
Επιμεταλλωμένο μπρούτζο με και χωρίς πώματα γραφίτη
Τυπικά L-Gibs με και χωρίς οπές στερέωσης Αυτο-λιπαινόμενα L-Gibs με και χωρίς οπές στερέωσης
Χαρακτηριστικά προϊόντος
Οι πλάκες φθοράς από μπρούτζο έχουν πάχος 20 mm και διατίθενται σε μπρούτζινο υλικό με γραφίτη.
ΥΛΙΚΑ:
* Οι αυτο-λιπαινόμενες πλάκες φθοράς από μπρούτζο κατασκευάζονται από μπρούτζο ή χάλυβα με πώματα γραφίτη.
Τα πώματα καλύπτουν το 20-25% της επιφάνειας φθοράς.
Μηχανήματα έγχυσης πλαστικών ■Ειδικά μηχανήματα ■Πρέσα Gibbing ■Ειδικές εφαρμογές ολίσθησης
Πλάκες φθοράς – Σειρά NAAMS – Μετρικό μέγεθος
Πλάκες φθοράς από μπρούτζο – Αυτοκίνητα – Μέγεθος ίντσας
Πλάκα ολίσθησης, αντιστοιχεί στο καταργημένο SES και SOU
| Όνομα άρθρου | Πλάτος W | Μήκος L | Ύψος H | l1 | l2 | CAD-Λήψη | Ερώτηση |
|---|---|---|---|---|---|---|---|
| SESW 28-75 | 28 | 75 | 20 | 45 | - | ||
| SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW 38-75 | 38 | 75 | 20 | 45 | - | ||
| SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW 38-150 | 38 | 150 | 20 | 100 | - | ||
| SESW 48-75 | 48 | 75 | 20 | 45 | - | ||
| SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW 48-125 | 48 | 125 | 20 | 75 | - | ||
| SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW 58-75 | 58 | 75 | 20 | 45 | - | ||
| SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW 75-75 | 75 | 75 | 20 | 25 | - | ||
| SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW 75-125 | 75 | 125 | 20 | 75 | - | ||
| SESW 75-150 | 75 | 150 | 20 | 100 | - | ||
| SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW 100-125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW 150-250 | 150 | 250 | 20 | 200 | 100 |
1.Ανθεκτικό σε βρώμικο περιβάλλον
2.Ανθεκτικό σε φορτία κρούσης και κραδασμούς σε χαμηλές ταχύτητες
3.Ενεργοποίηση λειτουργίας με κακό φινίρισμα επιφάνειας άξονα
4.Καλή αντοχή σε διαβρωτικές συνθήκες
| Υλικό | Βασικός μπρούτζος | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | Στερεό λιπαντικό γραφίτη | |
| Πυκνότητα | 8,2g/cm3 | |
| Αντοχή σε εφελκυσμό | >=755N/mm2 | |
| Αντι-συμπαγής ανθεκτικότητα | >=400~500KJ/m3 | |
| Σκληρότητα | >=200HB | |
| Μέγιστη πίεση φόρτισης | 100N/mm2 / 120N/mm2(500SP120) | |
| Όριο ταχύτητας | 0,5m/s | |
| Όριο τιμής PV | 1,65N/mm2.m/s | |
| Συντελεστής τριβής | Λίπανση λαδιού | 0,03 |
| Ξηρή τριβή | 0,16 | |
| Θερμοκρασία λειτουργίας |
-50~+300°C |
■ Μπρούτζος με αυτο-λιπαινόμενα πώματα γραφίτη για αμφίπλευρη φθορά
■ Έτοιμο προς χρήση
■ Στερεός μπρούτζος διαθέσιμος κατόπιν αιτήματος
Το προϊόν χρησιμοποιείται ευρέως σε μηχανές συνεχούς χύτευσης, μηχανήματα εξόρυξης, μηχανήματα ναυτιλίας, στροβίλους, μηχανήματα έγχυσης, καλούπια αυτοκινήτων και ούτω καθεξής...
Μηχανικά εξαρτήματα φθοράς από μπρούτζο
