| Ονομασία μάρκας: | VIIPLUS |
| Αριθμός μοντέλου: | Λ-Gibs - ελεύθερος χαλκός πετρελαίου |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρική πώλησηΣυσκευές για την κατασκευή τροχιάς, Λεκ |
Το τρυπικό καλούπι από στερεό μπρούντζο είναι ένα κατασκευασμένο με ακρίβεια εξαρτήμα που έχει σχεδιαστεί για να παρέχει ομαλή και αξιόπιστη λειτουργία σε εφαρμογές τρυπών.Κατασκευασμένο από συμπαγές χάλκινο, προσφέρει εξαιρετική αντοχή και αντοχή στην φθορά, εξασφαλίζοντας μακροχρόνια απόδοση ακόμη και υπό υψηλά φορτία και συχνή χρήση.
Το χαρακτηριστικό αυτολύμανσης του Gib Slide είναι ένα βασικό πλεονέκτημα που μειώνει την ανάγκη για τακτική λίπανση και συντήρηση.Αυτό το καινοτόμο σχεδιασμό εξασφαλίζει συνεχή παροχή λιπαντικού στις επιφάνειες επαφής, ελαχιστοποιώντας την τριβή και την φθορά, με αποτέλεσμα την ομαλότερη και πιο αποτελεσματική λειτουργία.
Το υλικό από στερεό μπρούντζο που έχει επιλεγεί για το Gib Slide είναι γνωστό για τις υψηλές μηχανικές του ιδιότητες, συμπεριλαμβανομένης της αντοχής και της δυσκαμψίας.που το καθιστά κατάλληλο για χρήση σε διάφορα βιομηχανικά περιβάλλοντα.
Η αυτολουμπριζόμενη συρόμενη πλακέτα από στερεό μπρούντζι είναι εύκολη εγκατάσταση και ενσωμάτωση σε υφιστάμενα συστήματα μούχλας τρύπησης.Ο συμπαγής σχεδιασμός του και η ακριβής κατασκευή του εξασφαλίζουν μια ασφαλή και αξιόπιστη τοποθέτηση, ελαχιστοποιώντας κάθε πιθανότητα παραμόρφωσης ή γλιστρίας.
Συνολικά, το Punching Mold Solid Bronze Self-Lubricating Gib Slide είναι μια ισχυρή και αξιόπιστη λύση για εφαρμογές punching mold που απαιτούν ομαλή και αποτελεσματική λειτουργία.Η ακριβής κατασκευή του, αυτο-λοιπαντικό σχεδιασμό και υλικά υψηλής ποιότητας το καθιστούν μια αξιόπιστη επιλογή για βιομηχανική χρήση.
από χάλκινο
Πλάκα διαφάνειας Gib, πλάκα γραφίτη,Οι προδιαγραφές και οι διαστάσεις ορισμένων τμημάτων ενδέχεται να μην καλύπτονται πλήρως.
Προϊόντα προσαρμοσμένα
Γίμπς - Χωρίς λάδι κράμα χαλκού
Λεπτομέρειες σχετικά με τα αυτολουμπριζόμενα ρουλεμάνια, χωρίς λάδι, χωρίς λάδι, οδηγό, πλάκα φθοράς, πλυντήριο, L Gibbs, μπλοκ V. Επικοινωνία
Τυποποιημένα εξαρτήματα για την τυπογράφηση και την τρύπηση > Στοιχεία καθοδήγησης > Στοιχεία καθοδήγησης χωρίς λάδι
SelfLube κατασκευάζειΛ-γίμπς, τετραγωνικές γκίμπες καιΒ-γίμπς, που χρησιμοποιούνται για την καθοδήγηση και τον έλεγχο της γραμμικής κίνησης σε εφαρμογές όπουβαριά φορτίαΒρίσκονται: μεταλλικά τυπωτικά, καλούπια, ειδικά μηχανήματα και βαρέος εξοπλισμός όλων των τύπων.
Από στερεό υλικόαλουμίνιο, χάλκινοείτε με ή χωρίς αυτολύμανσηβιταμίνηΤα SelfLube είναι διαθέσιμα σε ένα ευρύ φάσμα τυπικών ιντσών και μετρικών μεγεθών και, αν ένα τυπικό gib δεν κάνει τη δουλειά, το SelfLube μπορεί οικονομικά να κάνει custom gibs σε σχεδόν οποιοδήποτε μέγεθος.
Επίσης, μπορούν να βρεθούν πρόσθετοι τύποι κενών, που σχετίζονται κυρίως με τα μεταλλικά τυποποιητικά, στην ενότητα Οδηγός για τα εξαρτήματα.

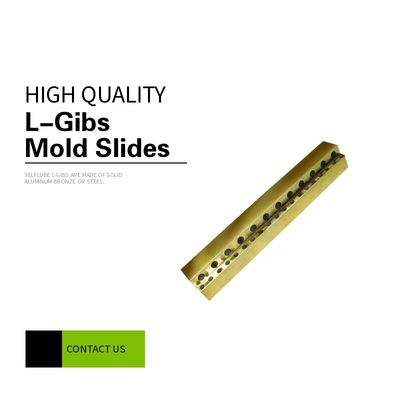

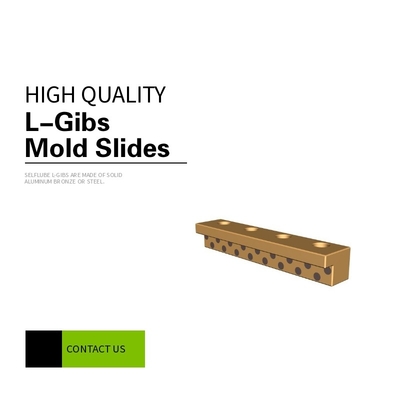

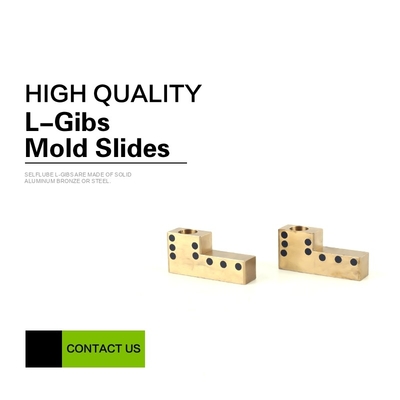

Τα SelfLube L-gibs είναι κατασκευασμένα απόαπό αλουμίνιο, μπρούντζο ή χάλυβα.Το αλουμινένιο μας μπρούντζο μπορεί να παραγγελθεί είτε με ή χωρίς αυτολουμπριζόμενο γραφίτη είτε με προτρυπές οπές τοποθέτησης.Δεν φτιάχνουμε ατσάλινα L-gibs με γραφίτη.Χρησιμοποιείται για να καθοδηγεί και να ελέγχει την γραμμική κίνηση, αυτά τα εξαρτήματα έρχονται σε μια ποικιλία από τυποποιημένα μεγέθη.
Χάλκινο χωρίς τρύπες
Χάλκινο
Χάλκινο με γραφίτη χωρίς τρύπες
Χάλκινος με γραφίτη
| Υλικό | CuZn25Al5 | ΚουSn5Pb5Zn5 | CuAl10Ni5Fe5 | ΚουΣn12 | CuZn32Al5Ni3 |
| Σφιχτότητα | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB σκληρότητα | >210 | > 70 | > 150 | > 95 | > 280 |
| Δυνατότητα τράβηξης N/mm2 | > 750 | > 200 | > 600 | > 260 | >540 |
| Δυνατότητα επιδόσεων N/mm2 | > 450 | > 90 | > 260 | > 150 | > 450 |
| % επιμήκυνση | >12 | >15 | > 10 | > 8 | > 0.3 |
| Συντελεστής γραμμική επέκταση |
1.9x10-5/°C | 10,8x10-5/°C | 1.6x10-5/°C | 10,8x10-5/°C | 10,8x10-5/°C |
| Μέγιστη θερμοκρασία. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Μέγιστο φορτίο N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Μέγιστη ταχύτητα (από ξηρά) m/min | 15 | 10 | 20 | 10 | 15 |
| Μαξ. PV Δοκιμαστικό σύστημα |
200 | 60 | 60 | 80 | 200 |
| Διαμόρφωση από συμπίεση 300N/mm2 |
< 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm | < 0,005 mm |
| Ταχύτητα γλιστρίσματος v: | 30 m/min |
| Βασικό υλικό: | Ειδικό ορείχαλκο (SO#50SP2) |
| Αυτολύμανση: | - Ναι, ναι. |
| Λιπαντικό: | Γράφιτος |
| Επιφανειακή πίεση P: | 100 N/mm2 |
| Αξία P*v: | 200 N/mm2 x m/min |
| Θερμοκρασία λειτουργίας: | -50°C / +200°C (μέγιστος 300°C) |
| Συντελεστής τριβής: | 0,07 |
Πλακέτες μούχλας L-Gibs Υψηλή σκληρότηταΤο ελαστικό ελαστικό με στερεό υλικό από μαχαίρι που έχει εμποτισθεί βελτιώνεται σε πλαστικές διαφάνειες L-Gibs αυξάνοντας περαιτέρω την σκληρότητα του μαχαίριτος υψηλής σκληρότητας, δημιουργώνταςυψηλότερο φορτίοΤα προϊόντα αυτά χρησιμοποιούνται ευρέως σε συνεχείς ράβδους, εξοπλισμό εξόρυξης, μηχανικό εξοπλισμό, μηχανές ένεσης κλπ.Εξαιτίας της υψηλής σκληρότητάς του, είναι δύσκολο για την επεξεργασία και την ολοκλήρωση, συνιστάται μόνο για πραγματικάεφαρμογές υψηλού φορτίου.
| Βασικό υλικό | CuZn25A16Fe3Mn3 | Δυναμικό φορτίο | 120N/mm2 |
| Σκληρότητα βάσης | HB210~275 | Δείκτης τριβής | < 0.16 |
| Μέγιστη θερμοκρασία | 300°C | Περιορισμός ταχύτητας | ξηρό 0,4m/s λάδι 5m/s |
ΑυτοδιαβρωτικόΛ-Γκιμπςνα παρέχειδιαρκής φθοράεπιφάνεια γιαυψηλής παραγωγήςΟι L-Gibs χρησιμοποιούνται για την κατασκευή καλούπιων.είναι εύκολο στη μηχανή και μπορεί να διαμορφωθεί σε οποιαδήποτε διαμόρφωση, χωρίς να απαιτούνται ειδικά εργαλεία.
Οι συσκευές αυτές δεν διαθέτουν τρύπες, παρέχοντας ευελιξία με τα πρότυπα τοποθέτησης.
Χαμηλός συντελεστής τριβήςπαρέχει μακροχρόνια επιφάνεια φθοράς
Χωρίς προτρυπές τρύπες ισοδυναμεί με ευελιξία στο σχέδιο τοποθέτησης
Στενή ανοχή
| Αριθμός τμήματος | Α Επιλέξιμη |
S Επιλέξιμη |
W | Τ | X | Y | d1 | d2 | h | |
| Τύπος | Β | |||||||||
| (Συλλέγμα χαλκού χωρίς λιπαντικά) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
