| Ονομασία μάρκας: | VIIPLUS |
| Αριθμός μοντέλου: | Διμεταλλικό CuPb30 τ |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | 200000 κομμάτι/κομμάτια μια εβδομάδα |

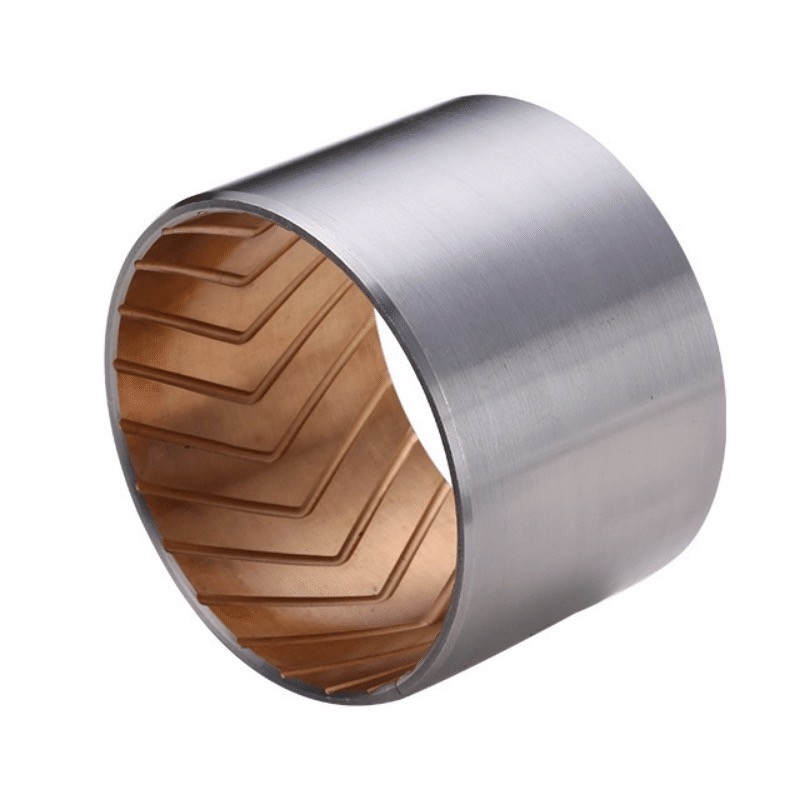

Το δακτύλιο διμεταλλικού εδράνου CuPb30 αναφέρεται σε ένα δακτύλιο κατασκευασμένο από ένα διμεταλλικό υλικό που αποτελείται από χαλκό (Cu) και μόλυβδο (Pb) με περιεκτικότητα σε Pb περίπου 30%. Αυτός ο τύπος δακτυλίου έχει εξαιρετικές αυτο-λιπαντικές ιδιότητες λόγω της παρουσίας μολύβδου, ο οποίος βοηθά στη μείωση της τριβής και της φθοράς κατά τη λειτουργία. Επιπλέον, η βάση χαλκού παρέχει καλή αντοχή και αγωγιμότητα, καθιστώντας την κατάλληλη για διάφορες εφαρμογές που απαιτούν υψηλή αντοχή στη φθορά και ηλεκτρική αγωγιμότητα. Το στρώμα CuPb30 εφαρμόζεται συνήθως στην εσωτερική επιφάνεια του δακτυλίου, είτε με χύτευση είτε με άλλες τεχνικές κατεργασίας μετάλλων, για τη δημιουργία μιας ανθεκτικής στη φθορά και αυτο-λιπαντικής επιφάνειας.
διμεταλλικό έδρανο με χάλυβα ως υποστήριξη και συγκολλημένο CuPb30 ως στρώμα επένδυσης. Έχει καλή απόδοση στον άξονα κατά της κατάσχεσης και καλύπτει μια ξένη ουσία λόγω της υψηλής σύνθεσης μολύβδου. Εάν επικαλυφθεί ένα ορισμένο μαλακό κράμα στο δακτύλιο, μπορεί να χρησιμοποιηθεί σε υψηλή ταχύτητα και μεσαίο ή χαμηλό φορτίο, π.χ. κύριο κέλυφος εδράνου του κινητήρα εσωτερικής καύσης, ράβδος σύνδεσης και δακτύλιο βραχίονα ρόκα.
| Κράμα μπρούντζου μολύβδου | CuPb30 | Μέγιστη θερμοκρασία | 170℃ |
| Ικανότητα φόρτωσης | 25N/mm² | Σκληρότητα κράματος | HB30~45 |
Τα διμεταλλικά δακτυλίδια-700 είναι διμεταλλικά συρόμενα δακτυλίδια με μια χαλύβδινη ταινία και συγκολλημένο CuPb30 ως επιφανειακό συρόμενο στρώμα.
Αυτά τα συρόμενα δακτυλίδια έχουν καλή προστασία κατά του κλειδώματος και υψηλή αναλογία μολύβδου, που σημαίνει ότι μπορούν να δεσμεύσουν περισσότερα σωματίδια βρωμιάς και ακαθαρσίες, αποτρέποντας έτσι το σφίξιμο.
| ΥΛΙΚΟ ΕΠΙΦΑΝΕΙΑΣ | ΙΚΑΝΟΤΗΤΑ ΦΟΡΤΙΟΥ | ΕΥΡΟΣ ΚΡΑΜΑΤΟΣ ΑΝΤΙΣΤΑΣΗΣ | ΘΕΡΜΟΚΡΑΣΙΑ ΟΡΙΟ |
|---|---|---|---|
| CuPb30 | 25 N/mm2 | HB30 HB45 | +170°C |
1. Σκόνη συγκολλημένου μπρούντζου: καλή αντοχή στην τριβή και εξαιρετική φέρουσα ικανότητα.
2. Χαλύβδινο υπόστρωμα: παρέχει εξαιρετικά υψηλή φέρουσα ικανότητα, εξαιρετική απαγωγή θερμότητας.
3. Το πάχος της επίστρωσης χαλκού 0,002 mm εξασφαλίζει καλή αντοχή στη διάβρωση.
Μέγιστο φορτίο P | Στατικό | 280 N/mm2 |
Δυναμικό | 120 N/mm2 | |
Μέγιστη ταχύτητα ολίσθησης V(m/s) | 2,5 m/s | |
Μέγιστος παράγοντας PV (N/mm2.m/s) | 2,8 N/mm2.m/s | |
Θερμοκρασία λειτουργίας | Μέγιστο λιπασμένο | 150°C |
Μέγιστο λιπασμένο με λάδι | 250°C | |
Συντελεστής τριβής | Λιπασμένο | 0,05~0,12μ |
Λαδωμένο | 0,04~0,12μ | |
Τραχύτητα επιφάνειας (Ra) | ≤0,8 µm | |
Σκληρότητα στρώματος κράματος (HB) | 35-45 | |
Συντελεστής γραμμικής διαστολής | 19x10-6/K | |
Το διμεταλλικό δακτύλιο-700 CuPb30 διμεταλλικό δακτύλιο τρακτέρ και θεριζοαλωνιστικής μηχανής χρησιμοποιείται ευρέως σε συνθήκες εργασίας υψηλής ταχύτητας και μεσαίου φορτίου, όπως το κύριο έδρανο κινητήρα, το δακτύλιο ράβδου σύνδεσης, το δακτύλιο βραχίονα ρόκα και η πλευρική πλάκα της αντλίας λαδιού κ.λπ.
Χαλύβδινο έδρανο με υλικό επένδυσης από μπρούντζο μολύβδου για εφαρμογές λίπανσης με λάδι. Αυτό το υλικό έχει υψηλή φέρουσα ικανότητα και καλές ιδιότητες κόπωσης. Χρησιμοποιείται ευρέως σε εφαρμογές αυτοκινήτων όπως συμπιεστής, τιμόνι, υδραυλικό τιμόνι, έδρανα πεντάλ, δακτύλιοι πείρου, πείροι πόρτας, μηχανικός χειρισμός και ανυψωτικός εξοπλισμός, υδραυλικοί κινητήρες, γεωργικά μηχανήματα κ.λπ.
| Χημικές συνθέσεις | |||
| Υλικό | Σύνθεση κράματος | Διεθνές πρότυπο | Σκληρότητα κράματος |
| Διμεταλλικό δακτύλιο 800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
| Διμεταλλικό δακτύλιο 720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| Διμεταλλικό δακτύλιο 700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| Διμεταλλικό δακτύλιο 20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| Τεχνικά δεδομένα | ||||
| Μέγιστο φορτίο | Στατικό | 120N/mm2 | Σκληρότητα κράματος | 240N/mm2 |
| Δυναμικό | 60N/mm2 | Θερμοκρασία | -40°C~+250°C | |
| Μέγιστη ταχύτητα (Λιπασμένο) | 2m/s | Συντελεστής τριβής | 0,08~0,20 | |
| Μέγιστο PV | 2,8N/mm2*m/s | Θερμική αγωγιμότητα | 60W(m*k)-1 | |
| Φορτίο θραύσης | 350N/mm2 | Συντελεστής θερμικής διαστολής | 14*10-6*k-1 | |
Τα 700 διμεταλλικά έδρανα βασίζονται σε χαλύβδινο φύλλο, τα προϊόντα CuPb30Material που έχουν συγκολληθεί στην επιφάνεια. Η παραγωγή λόγω της υψηλής περιεκτικότητας σε μόλυβδο, επομένως τόσο καλός άξονας κατά του δαγκώματος όσο και ξένα αντικείμενα είναι θαμμένα.
Εάν η επιφάνεια εργασίας είναι επικαλυμμένη με μαλακό υλικό κράματος, μπορεί να χρησιμοποιηθεί ως το κύριο έδρανο ενός κινητήρα εσωτερικής καύσης υψηλής ταχύτητας, μεσαίου και χαμηλού φορτίου, δακτυλίου ράβδου σύνδεσης και δακτυλίου βραχίονα ρόκα.
