Έδρανα χιτωνίου φλάντζας, επίσης γνωστά ως δακτύλιοι φλάντζας ή έδρανα με φλάντζα, είναι ένας τύπος μηχανικού εξαρτήματος που έχει σχεδιαστεί για να παρέχει στήριξη και να μειώνει την τριβή μεταξύ δύο κινούμενων μερών. Αυτά τα έδρανα χαρακτηρίζονται από τον σχεδιασμό τους με φλάντζα, ο οποίος επιτρέπει την εύκολη εγκατάσταση και την ασφαλή προσάρτηση σε διάφορα εξαρτήματα μηχανημάτων.

Οι δακτύλιοι ορείχαλκου, από την άλλη πλευρά, είναι δακτύλιοι κατασκευασμένοι από ορείχαλκο, ένα κράμα χαλκού-ψευδαργύρου γνωστό για την εξαιρετική αγωγιμότητα, την αντοχή στη διάβρωση και την μηχανική κατεργασία. Οι δακτύλιοι ορείχαλκου χρησιμοποιούνται συνήθως σε εφαρμογές όπου η ακρίβεια, η ανθεκτικότητα και η αντοχή στη φθορά είναι ζωτικής σημασίας.

Ο συνδυασμός εδράνων χιτωνίου φλάντζας και δακτυλίων ορείχαλκου προσφέρει μια στιβαρή και αξιόπιστη λύση για ένα ευρύ φάσμα βιομηχανικών εφαρμογών. Ο σχεδιασμός με φλάντζα των εδράνων παρέχει ασφαλή τοποθέτηση, ενώ το υλικό ορείχαλκου των δακτυλίων εξασφαλίζει εξαιρετική αντοχή στη φθορά και ανθεκτικότητα. Μαζί, αυτά τα εξαρτήματα μπορούν να βοηθήσουν στη βελτίωση της απόδοσης και της αποτελεσματικότητας διαφόρων μηχανημάτων και εξοπλισμού.

Κατά την επιλογή εδράνων χιτωνίου φλάντζας και δακτυλίων ορείχαλκου για μια συγκεκριμένη εφαρμογή, είναι σημαντικό να ληφθούν υπόψη παράγοντες όπως η χωρητικότητα φορτίου, η ταχύτητα και το περιβάλλον λειτουργίας. Επιπλέον, η σωστή εγκατάσταση και συντήρηση είναι ζωτικής σημασίας για τη διασφάλιση της μακροπρόθεσμης απόδοσης αυτών των εξαρτημάτων.

Εν κατακλείδι, τα έδρανα χιτωνίου φλάντζας και οι δακτύλιοι ορείχαλκου είναι απαραίτητα εξαρτήματα για πολλές βιομηχανικές εφαρμογές. Ο συνδυασμός τους ασφαλούς τοποθέτησης, εξαιρετικής αντοχής στη φθορά και ανθεκτικότητας τα καθιστά μια αξιόπιστη επιλογή για τη βελτίωση της απόδοσης και της αποτελεσματικότητας των μηχανημάτων και του εξοπλισμού.

Έδρανα χιτωνίου φλάντζας | Δακτύλιοι ορείχαλκου

Έδρανα χιτωνίου φλάντζας Δακτύλιοι ορείχαλκου έδρανα από viiplus.com n - μπορούν να χρησιμοποιηθούν σε κάθε εφαρμογή. Oilless Bearings Metric Flange Bushes.pdf

Χωρίς λίπανση✓ χωρίς συντήρηση✓ ...

Εξαρτήματα για πρέσες

Τυπικά εξαρτήματα χάλκινων δακτυλίων

Εξοπλισμός χύτευσης με έγχυση συρόμενων εξαρτημάτων

Προδιαγραφή:

Υλικό: ZCuZn25Al6Fe3Mn3+Γραφίτης

Επιλέξτε Τύπο δακτυλίου φλάντζας, διαμορφώστε, παραγγείλτε. Η VIIPLUS παραδίδει έγκαιρα και προσφέρει δίκαιες τιμές.

Χαρακτηριστικά

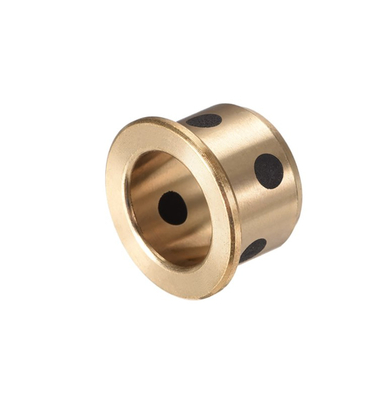

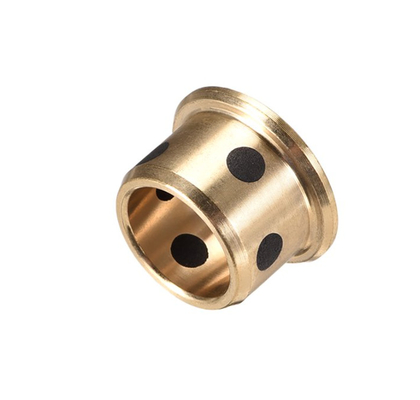

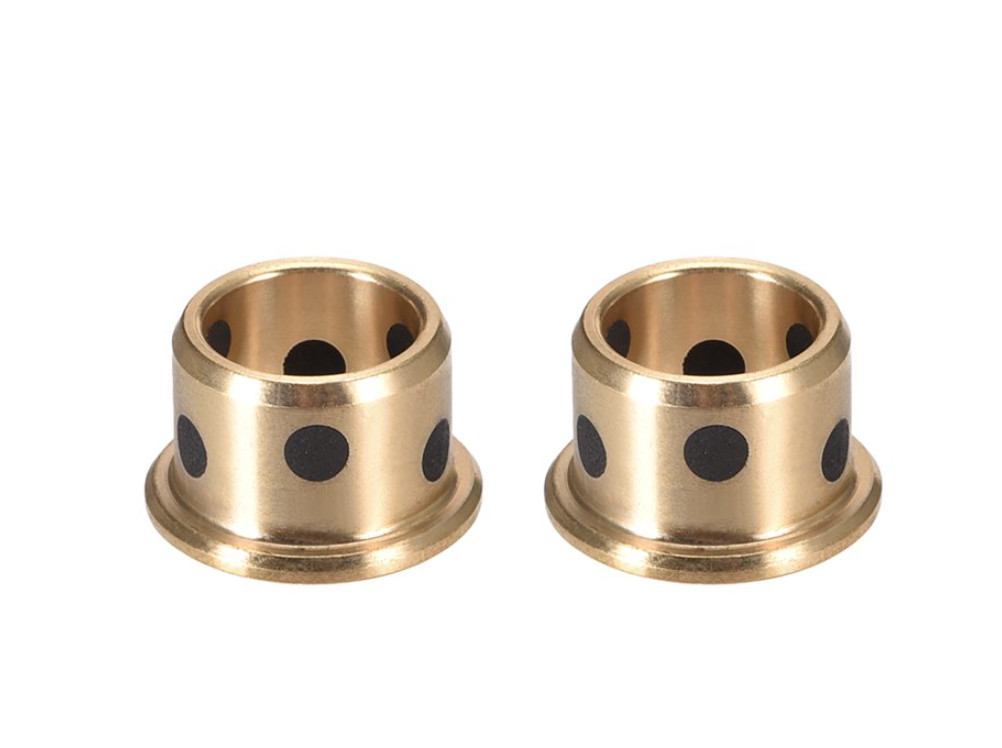

Το υλικό ορείχαλκου του δακτυλίου χιτωνίου φλάντζας παρέχει μηχανική αντοχή και χωρητικότητα φόρτωσηςτου εδράνου και τα στερεά λιπαντικά παρέχουν μια συνεχή πηγή λίπανσης για την εγκατάσταση ενός αξιόπιστου συστήματος λίπανσης. Είναι κατάλληλο για τις συνθήκες εφαρμογής μεσαίου έως υψηλό φορτίο και όπου απαιτείται συχνή επανεκκίνηση. Οι τυπικές εφαρμογές περιλαμβάνουν τη μηχανή έγχυσης πλαστικού, τη ράβδο σύνδεσης, τα μηχανήματα λιμανιών, τη θύρα φράγματος και τα μηχανήματα εξόρυξης.





Δομή:



1. Λιπαντικός γραφίτης, παρέχει αρχική λίπανση για να μειώσει την τριβή.

2. Στερεά λιπαντικά, ευθυγραμμισμένα σύμφωνα με την κατεύθυνση κίνησης του εδράνου για να σχηματίσουν λιπαντική μεμβράνη

βελτιώνοντας τους συντελεστές τριβής και το χαρακτηριστικό αντοχής στη φθορά.

3. Υλικό χαλκού, παρέχει μηχανική αντοχή και βελτιώνει την αντοχή στην κρούση και τη διάβρωση.

Κύριος τύπος μετάλλου



Τύπος		650	650S5	650W1	650W3	650S1	650S2	650S3
Υλικό		CuZn25AI5Mn4Fe3				CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12
Πυκνότητα		7.8				8.9	7.8	8.9
Σκληρότητα HB		≥210	≥250	≥210	≥230	≥70	≥150	≥75
Αντοχή σε εφελκυσμό MPa		≥750	≥800	≥755	≥755	≥250	≥500	≥270
Όριο διαρροής MPa		≥450	≥450	≥400	≥400	≥90	≥260	≥150
Επιμήκυνση %		≥12	≥8	≥12	≥12	≥13	≥10	≥5
Συντελεστής θερμικής διαστολής		1.9x10*%/°C				1.8x10*9/°C	1.6x10^*/°C	1.8x10*/°C
Μέγιστη θερμοκρασία λειτουργίας.		-40~+250°C				-40~+400°C
Μέγιστο φορτίο MPa		50	75	75	100	50
Μέγιστη ταχύτητα m/s	Ξηρό	0.5	0.1	0.5	0.1	0.5
	Λιπασμένο	1	0.25	1	0.25	2.5
Μέγιστο PV (N/mm2*m/s)	Ξηρό	1.65				1
	Λιπασμένο	3.25				1.65



Στερεά λιπαντικά
