| Ονομασία μάρκας: | Graphite Bearing Design |
| Αριθμός μοντέλου: | Από γραφίτη δακτύλιοι |
| MOQ: | Τυποποιημένος χαλκός μεγέθους που φυτεύει τη μικρή ελάχιστη ποσότητα διαταγής με θάμνους |
| τιμή: | Oilless Bushings High Quality Price Ratio B2B |
| Όροι πληρωμής: | T/T εκ των προτέρων |
| Ικανότητα εφοδιασμού: | Αγοράστε τους δακτυλίους χαλκού on-line, ρουλεμάν χαλκού |
Τα γραφιτούχα δακτυλίδια, ειδικά η ποιότητα C86300, χρησιμοποιούνται ευρέως σε διάφορες βιομηχανικές εφαρμογές λόγω των μοναδικών τους ιδιοτήτων και του σχεδιασμού τους χωρίς λάδι. Αυτά τα ρουλεμάν προσφέρουν πολλά πλεονεκτήματα, όπως εξαιρετικές αυτο-λιπαντικές ιδιότητες, αντοχή σε υψηλές θερμοκρασίες και αντοχή στη διάβρωση, καθιστώντας τα κατάλληλα για απαιτητικά περιβάλλοντα.
Η ποιότητα C86300 των γραφιτούχων δακτυλιδιών αποτελείται από ένα κράμα με βάση τον χαλκό με ένα υψηλό ποσοστό σωματιδίων γραφίτη ενσωματωμένων στη μήτρα. Αυτός ο συνδυασμός παρέχει στα ρουλεμάν εξαιρετική αντοχή στη φθορά και την ικανότητα να λειτουργούν χωρίς την ανάγκη εξωτερικής λίπανσης.
Ο σχεδιασμός αυτών των ρουλεμάν χωρίς λάδι μειώνει σημαντικά τον κίνδυνο μόλυνσης και την ανάγκη συντήρησης, καθιστώντας τα ιδανικά για εφαρμογές όπου η λίπανση μπορεί να είναι δύσκολη ή ανεπιθύμητη. Επιπλέον, οι αυτο-λιπαντικές ιδιότητες των σωματιδίων γραφίτη επιτρέπουν στα ρουλεμάν να λειτουργούν ομαλά και αποτελεσματικά για μεγάλα χρονικά διαστήματα.
Τα γραφιτούχα δακτυλίδια διατίθενται σε διάφορα μεγέθη και διαμορφώσεις για να καλύψουν τις συγκεκριμένες ανάγκες διαφορετικών εφαρμογών. Οι προμηθευτές χονδρικής προσφέρουν αυτά τα ρουλεμάν σε ανταγωνιστικές τιμές, επιτρέποντας στους πελάτες να αγοράζουν χύμα και να εξοικονομούν κόστος.
Συνοπτικά, τα γραφιτούχα δακτυλίδια από υλικό ποιότητας C86300 είναι μια αξιόπιστη και οικονομικά αποδοτική λύση για εφαρμογές που απαιτούν ρουλεμάν χωρίς λάδι, αυτο-λιπαντικά. Οι μοναδικές τους ιδιότητες και η ανθεκτικότητά τους τα καθιστούν δημοφιλή επιλογή μεταξύ των βιομηχανικών χρηστών.
F1126 - Οδηγός δακτυλιδιού για σετ Ejector - DME - Mat. 2.0598 - 200HB - Γραφίτης
C86300.pdf Ρουλεμάν από μπρούτζο
Ισοδύναμο υλικό γραφιτούχου δακτυλιδιού από μπρούτζο Σύνθεση ASTM C86300. Προσφέρουμε παραγγελίες χονδρικής και χύμα γραφιτούχων δακτυλιδιών από μπρούτζο για επιχειρήσεις και εμπορική χρήση από την Κίνα. Οι μαζικές παραγγελίες είναι διαθέσιμες στα τυπικά μας Ανοχές. καθώς και μια ποικιλία άλλων μπρούτζινων δακτυλιδιών χωρίς λάδι από μπρούτζο χυτού υλικού. Οι μεγάλες παραγγελίες περιλαμβάνουν μικρά και μεγάλα μεγέθη και/ή προσαρμοσμένα μεγέθη φλάντζας που κατασκευάζονται κατά παραγγελία από την Κίνα. Επικοινωνήστε μαζί μας μέσω email σήμερα και βεβαιωθείτε ότι έχετε καθορίσει την προβλεπόμενη ποσότητα παραγγελίας σας
ώστε να μπορέσουμε να επικοινωνήσουμε μαζί σας με περισσότερες πληροφορίες.
Κραματικά υλικά
Δακτυλίδια από μαγγανιούχο μπρούτζο με πώματα γραφίτη
¾” ID x 1-1/8” OD x ¾” long
1” ID x 1-3/8” OD x ¾” Long
1-1/4” ID x 1-5/8” OD x ¾” Long
| Μοντέλο | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Βαθμός Κινεζικές μάρκες GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Steel+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Διεθνές ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Steel+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Γερμανία DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Steel+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Ιαπωνικά JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Ηνωμένες Πολιτείες ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| Βρετανικό Πρότυπο | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Χημική σύνθεση κράματος υλικών
| Χημικά στοιχεία | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Υπόλοιπο | Υπόλοιπο | Υπόλοιπο | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Υπόλοιπο | Υπόλοιπο |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Τεχνικές παράμετροι
| Απόδοση | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Μέγιστο φορτίο P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Μέγιστη ταχύτητα V ( m/s ) | Dry0.4 oil5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Πυκνότητα ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Αντοχή σε εφελκυσμό ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Επιμήκυνση ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Σκληρότητα ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Μέγιστη θερμοκρασία ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Συντελεστής τριβής ( μ ) | Λίπανση με λάδι: 0.03 | Τριβή (ξηρή): 0.16 | |||||
Τα γραφιτούχα δακτυλίδια από μπρούτζο είναι όλα αυτο-λιπαντικά και δεν απαιτούν συντήρηση. Αυτά τα δακτυλίδια είναι κατεργασμένα από συνεχώς χυτευμένο μπρούτζο και γεμισμένα με πώματα στερεού λιπαντικού. Ένα δακτυλίδι και η αντίστοιχη
επιφάνεια θα πρέπει πάντα να διαχωρίζονται από ένα φιλμ λιπαντικού. Με τα γραφιτούχα δακτυλίδια από μπρούτζο δεν απαιτείται καμία μορφή συμπληρωματικής λίπανσης.
Το επιφανειακό στρώμα βελτιώνεται με γραφίτη για να επιτευχθεί το χαμηλότερο συντελεστή
Χονδρική & Μαζικές παραγγελίες γραφιτούχων δακτυλιδιών
SE 112 Graphite Bush 50 62 50mm C86300
Θερμοκρασία λειτουργίας γραφιτούχων δακτυλιδιών -40℃ έως 300 ℃, mos2, Ανοχές σύμφωνα με το πρότυπο TS12115
| Χημικές απαιτήσεις | ||||||||||||
| Χαλκός Κράμα UNS No. |
Σύνθεση, % max, εκτός εάν υποδεικνύεται | |||||||||||
| Νικέλιο | ||||||||||||
| Χαλκός | Κασσίτερος | Μόλυβδος | Ψευδάργυρος | Σίδηρος | Συμπεριλαμβανομένου | Αργίλιο | Μαγγάνιο | Αντιμόνιο | Θείο | Φώσφορος | Πυρίτιο | |
| Κοβάλτιο | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Κατά τον προσδιορισμό του ελάχιστου χαλκού, ο χαλκός μπορεί να υπολογιστεί ως χαλκός συν νικέλιο. | ||||||||||||
| B Για συνεχείς χυτεύσεις, ο φώσφορος πρέπει να είναι 1.5 % max. | ||||||||||||
| C Ο σίδηρος πρέπει να είναι 0.35 % max. όταν χρησιμοποιείται για χάλυβα. | ||||||||||||
Δακτυλίδια κατασκευασμένα ενώ περιμένετε
Δακτυλίδια επισκευής υδραυλικών κυλίνδρων
Κατασκευή ρουλεμάν ολίσθησης υδραυλικών κυλίνδρων
Υπηρεσία φρεζαρίσματος / τόρνευσης
Συγκόλληση / Ελαφριά κατασκευή
Μηχανική επί τόπου
Είμαστε μοναδικά τοποθετημένοι στον κλάδο επισκευής δακτυλιδιών υδραυλικών κυλίνδρων.
Υπηρεσίες αντικατάστασης δακτυλιδιών υδραυλικών κυλίνδρων στην Κίνα
|
Cu%1 |
Pb% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
Al% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Χημική σύνθεση σύμφωνα με τα δακτυλίδια μπρούτζου ASTM C86300 |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
Η αντοχή στη φθορά μεταλλική πλάτη με τα στερεά λιπαντικά μπορεί να παρέχει συνεχώς πηγή λίπανσης κατά τη λειτουργία του ρουλεμάν για την επίτευξη του αυτο-λιπαντικού χαρακτηριστικού. Με τον συνδυασμό του αντοχή σε μεγάλο φορτίο και κρούση του μετάλλου και χαμηλή τριβή παράγοντας του μη μετάλλου, αυτό το υλικό είναι καλό για τις διάφορες συνθήκες εργασίας.

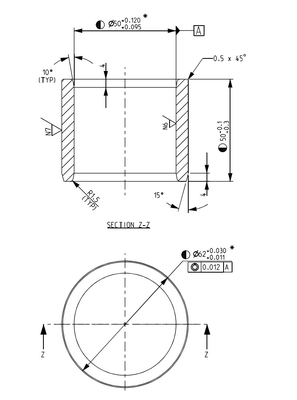

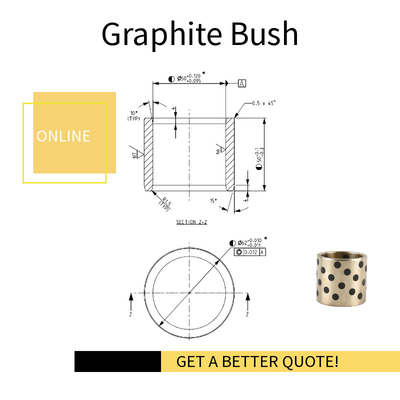

Σχέδιο μεγέθους μεταλλικών αυτο-λιπαντικών ρουλεμάν:
ID50MM*OD62MM*LENGTH50MM
| Τύπος | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| Υλικό | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| Πυκνότητα | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| Σκληρότητα HB | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| Αντοχή σε εφελκυσμό MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| Αντοχή διαρροής MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| Επιμήκυνση % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| Συντελεστής θερμικής διαστολής | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| Μέγιστη θερμοκρασία λειτουργίας. | -40~+300°C | -40~+400°C | ||||||
| Μέγιστο φορτίο MPa | 50 | 75 | 75 | 100 | 50 | |||
| Μέγιστη ταχύτητα m/s | Ξηρό | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| Λιπασμένο | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| Max. PV (N/mm2*m/s) | Ξηρό | 1.65 | 1 | |||||
| Λιπασμένο | 3.25 | 1.65 | ||||||
Τα παραπάνω δεδομένα συνιστώνται από το viiplus. Τα δεδομένα σχεδιασμού θα πρέπει να αξιολογούνται σύμφωνα με τις συγκεκριμένες συνθήκες εφαρμογής.
CuZn25AI5Mn4Fe3 Μπρούτζινο δακτυλίδι μεγέθους
γραμμικό γραφιτούχο χάλκινο σετ δακτυλιδιών λαδιού αυτο-λιπαντικό JDB ID 40mm OD 45mm 48mm 50mm
Αυτο-λιπανόμενο όταν η τυπική λίπανση είναι μη πρακτική
Λειτουργεί καλά υπό διάφορα φορτία, τύπους και λειτουργίες ταχύτητας
Αντιστέκεται σε διαβρωτικά και εχθρικά περιβάλλοντα
Εξαιρετική απόδοση σε μέτριες έως υψηλές θερμοκρασίες έως 600° F
Συμβατό με τα περισσότερα ιξώδη λιπαντικά & εφαρμογές λαδιού και γράσου
| Λιπαντικό | Χαρακτηριστικό | Τυπικές εφαρμογές |
| SL1 Γραφίτης + Πρόσθετα |
Καλή χημική αντοχή και χαμηλή τριβή συντελεστές. Θερμοκρασία λειτουργίας έως +400oC |
Κατάλληλο για γενικές βιομηχανικές εφαρμογές που εκτίθενται σε την ατμόσφαιρα. |
| SL4 +MoS2+Πρόσθετα |
Χαμηλοί συντελεστές τριβής και καλό λίπανση με νερό χαρακτηριστικό. Θερμοκρασία λειτουργίας έως +300oC |
Κατάλληλο για συνθήκες λίπανσης με νερό. Οι εφαρμογές περιλαμβάνουν πλοία, υδραυλικούς στρόβιλους και ατμοστρόβιλους. |
Οι εφαρμογές για γραφιτούχα δακτυλίδια είναι ουσιαστικά απεριόριστες. Από εφαρμογές δύσκολες στη συντήρηση έως περιβάλλοντα υψηλής θερμοκρασίας έως εφαρμογές με μεγάλο φορτίο
εφαρμογές, τα γραφιτούχα δακτυλίδια από μπρούτζο παρουσιάζουν εξαιρετική αντοχή στη φθορά και την υπηρεσία. Τέτοιες εφαρμογές περιλαμβάνουν:
Χαλυβουργεία, εκροές φούρνων, εξοπλισμός ξήρανσης, φρυγανιστές, εναλλάκτες θερμότητας, πρέσες, γραμμές συναρμολόγησης, εργαλειομηχανές, μεταφορείς αλυσίδων, υπεράκτιες κατασκευές, γερανοί καταστρώματος,
Βίντζια, καλύμματα καταπακτών, βραχίονες πηδαλίων, εξοπλισμός ανύψωσης, μύλοι ελαστικών & χαρτιού, ρουλεμάν σύνδεσης για μηχανήματα χύτευσης με έγχυση, μίξερ, μύλοι, κονιοποιητές, μηχανήματα κατασκευών, εξέδρες εξόρυξης, ρουλεμάν σύνδεσης βραχιόνων, φτυάρια ισχύος και άλλα.
ΤΥΠΟΣ
| ΠΕΡΙΓΡΑΦΗ | ΓΡΑΦΙΤΟΥΧΟ ΔΑΚΤΥΛΙΔΙΟ |
| 35*25*35 | 40*30*30 |
| 40*30*35 | |
| 40*30*40 | |
| 45*35*50 | |
| 45*35*30 | |
| 45*35*35 | |
| 33*25*20 | |
| 45*35*50 | |
| 50*40*50 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 55*50*45 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 90*70*70 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Γραφιτούχο δακτυλίδι | |
| 35*25*30 | 45*35*35 |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 | |
