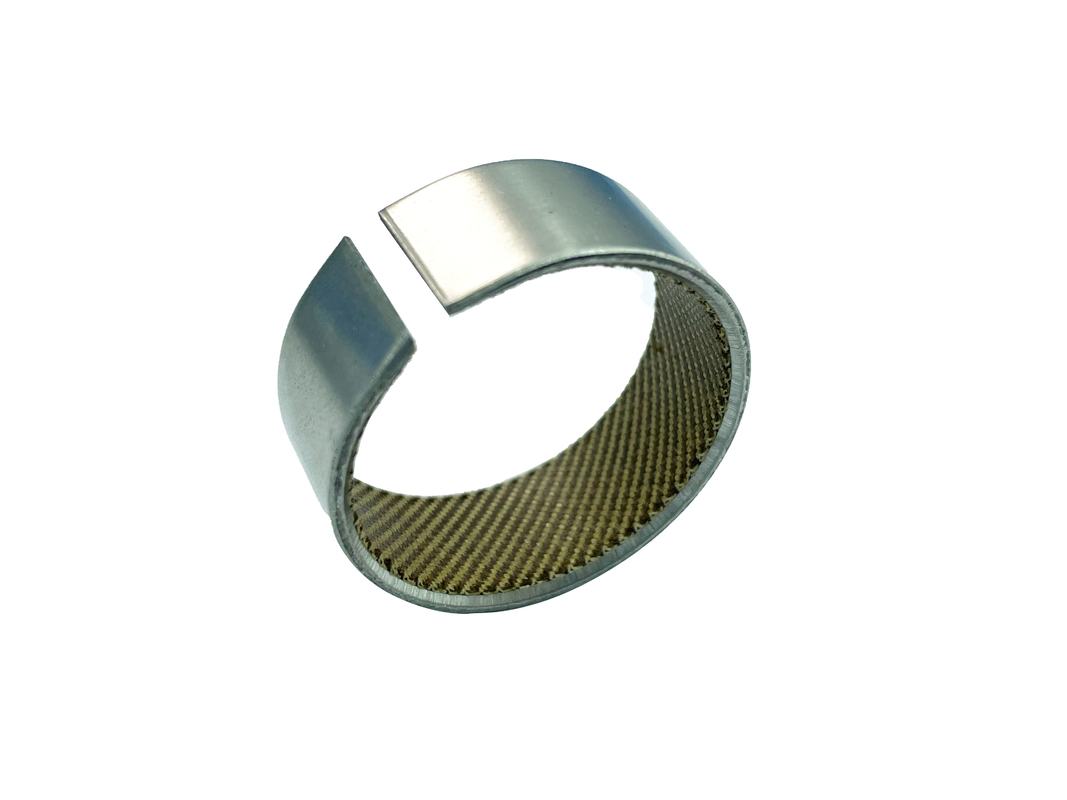

Τυφλώματα από ανοξείδωτο χάλυβα, Τυφανή διασταυρούμενη στρώση

Ειδικά μεγέθη και υλικά είναι διαθέσιμα κατόπιν αιτήματος

Τυφλώματα από ανοξείδωτο χάλυβαΤο υλικό του ρουλεμάνου είναι ένα υβριδικό ύφασμα που λιπαίνεται από μόνο του και είναι εμποτισμένο με ρητίνη, με ίνες στην επιφάνεια φθοράς, το οποίο συνδέεται με ειδικό κόλλημα υψηλής θερμοκρασίας σε ανοξείδωτο χάλυβα 316 ή Inconel 625.Έχει αναπτυχθεί για χρήση ως επένδυση χαμηλής τριβής για ρυμουλκούμενα στελεχών βαλβίδων, ιδιαίτερα σε εφαρμογές υψηλών θερμοκρασιών όπως ο ατμός και οι χημικές ουσίες.

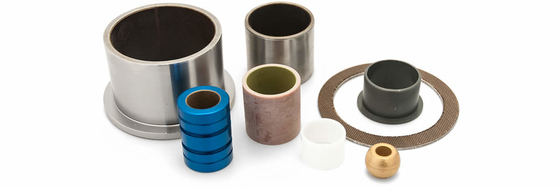

Τα αυτοβλέβια ρουλεμάν διατίθενται σε διάφορα σχήματα και μεγέθη
Τα ρυμουλκούμενα είναι χαμηλής τριβής, αυτολύμαντα και έχουν υψηλή ικανότητα μεταφοράς φορτίου.υφασμένο στρώμαΗ μεταλλική υποστήριξη επιλέγεται για να είναι κατάλληλη για την εφαρμογή και συνήθως επιλέγεται από ήπιο χάλυβα, ψευδαργυρωμένο ήπιο χάλυβα, ανοξείδωτο χάλυβα, Inconel, χαλκό ή χάλκινο.

Εφαρμογές Τα αυτολυτρωτικά ρουλεμάνια χρησιμοποιούνται για να επιτρέπουν την κίνηση μεταξύ επιφανειών ζευγαρώματος σε πολλές διαφορετικές βιομηχανίες,

για παράδειγμα βαλβίδες: Τα αυτολύμαντα ρουλεμάνια χρησιμοποιούνται σε όλους τους τύπους βαλβίδων και χρησιμοποιούνται συνήθως για ρουλεμάνια και οδηγούς στελεχών.Τα αυτολύμαντα ρυμουλκούμενα είναι ιδανικά κατάλληλα για συγκροτήματα τουρμπίνων και τους ενεργοποιητές τους που ανταποκρίνονται στις υψηλές επιφανειακές πιέσεις- Γεωργικά μηχανήματα: σε αγροτικά ελκυστήρα: κορδόνι, άξονας κυλίνδρων και συσσωρευτές ράβδους.Οι κατασκευαστές γερανού και ανελκυστήρων χρησιμοποιούν την ικανότητα των αυτολύμαντων ρουλεμάντων να χειρίζονται πολύ υψηλά φορτία σε στροφές ποδιών, και σημεία μενταγιόν και στήριξης στο συναρμολογημένο κρεμαστό στέλεχος, τα οποία είναι απρόσιτα για λιπαντική λίπανση.μπορούν επίσης να χρησιμοποιηθούν όταν υπάρχουν λιπαντικά ή άλλα υγράΚατά την ξηρή λειτουργία, συνιστάται η χρήση αυτολύμαντων ρουλεμάντων όταν οι χαμηλές ταχύτητες επιφάνειας συνδυάζονται με υψηλά φορτία (βλέπε τεχνικό εγχειρίδιο).

Χαρακτηριστικά και οφέλη

υφασμένο στρώμαΛεκάνια: Αυτολύουν και λειτουργούν χωρίς εξωτερική λίπανση. Είναι απαλλαγμένα από γλιστρές ράβδους, επιτρέποντας εύκολη κίνηση και λειτουργία. Τα υλικά αυτά είναι σύνθετα και δεν έχουν τις τάσεις ψυχρής ροής των στερεών και γεμισμένων ρητίνων. Έχουν υψηλή αντοχή στην φθορά δίνοντας μακρά ζωή. Μπορεί να λειτουργήσει σε θερμοκρασίες πέρα από το εύρος των περισσότερων λιπαντικών -50C έως +150C. Είναι ανθεκτικά στη διάβρωση, οπότε μπορούν να χρησιμοποιηθούν με επιθετικά υγρά όπως θαλασσινό νερό, βενζίνη, οξέα, διαλύματα απορρυπαντικών, υδραυλικά έλαια, υδροξείδιο του αμμωνίου, έλαια. Είναι ισχυρά και μπορούν να αντέξουν φορτία έως και 420 N/mm2 για ανοξείδωτο χάλυβα και Inconel. Έχουν καλή σταθερότητα διαστάσεων και ικανότητα σχηματισμού σε κοντινές ανοχές.

Όταν συνδέονται με χάλυβα, τα υλικά διατηρούν τη δυνατότητα σχηματισμού και σε μεγάλο βαθμό έχουν υψηλή ικανότητα φορτίου.
Αποτελείται από σύνθετο πολυτετραφθοροαιθυλένιο, μαύρο χαλκό και ατσάλινη πλάτη.Η δομή του υλικού έχει τα χαρακτηριστικά υποδομής της ταινίας βάσης πολυτετραφθοροαιθυλενίου και τη δυνατότητα σχηματισμού με τρύπηση του σχισμένου μεταλλικού πλέγματος.
Η θήκη και ο άξονας καρφίτσης μπορούν να χρησιμοποιηθούν με ρύθμιση παρεμβολής για την παραγωγή ενός πάχους τοιχώματος 1 mm ή παχύτερου ρυμουλκούμενου και ταυτόχρονα να επιτευχθεί ρύθμιση προσαρμογής στο περίβλημα.Διάφορες μεθόδους μπορούν να χρησιμοποιηθούν για την προστασία της ατσάλινης θήκης από τη διάβρωση.

Διαθεσιμότητα

Η τυποποιημένη συσκευασία είναι κατασκευασμένη από λιπαντικό γραφίτη, και μπορούν να προστεθούν άλλα συμπληρώματα κατά περίπτωση.

Κατασκευή

υφασμένο στρώμαΤο ρουλεμάν είναι ένα αυτολύσιμο υλικό ρουλεμάν από υφαντικές ίνες που εφαρμόζεται σε άκαμπτο υπόστρωμα.Με βάση τα υφάσματα που χρησιμοποιούνται για την κατασκευή υφάσματος από υφαντικές ύλες.

υφασμένο στρώμαΤα ρουλεμάνια έχουν την ικανότητα να αντιστέκονται στην ψυχρή ροή υπό εξαιρετικά υψηλά φορτία, επειδή οι μονοειδείς ίνες έχουν αντοχή σε έλξη περίπου 15 φορές μεγαλύτερη από τις ευθείες ρητίνες.Η ροή του κρύου μειώνεται επίσης από την αποτελεσματική παγίδευση των δέσμων ινών από τις ρητίνες σύνδεσης υψηλής αντοχής.

υφασμένο στρώμαΛεκάνια: Η μεταλλική υποστήριξη επιλέγεται για να είναι κατάλληλη για την εφαρμογή και συνήθως επιλέγεται από ήπιο χάλυβα, ψευδαργυρωμένο ήπιο χάλυβα, ανοξείδωτο χάλυβα, Inconel, χαλκό ή χαλκό.

ΗυφάσματαΤο υλικό δεν επεκτείνεται και είναι χημικά ανθεκτικό στα περισσότερα μέσα.αλλά μπορεί επίσης να χρησιμοποιηθεί για περιστροφική ή γραμμική κίνηση.

Κεφάλαια από ανοξείδωτο χάλυβαΥφάσματαΤο μεταλλικό σώμα επιτρέπει την απόδοση θερμότητας σε πολύ υψηλά επίπεδα.εύκολη και ασφαλή εγκατάστασηΑκόμη και στουψηλές θερμοκρασίεςή σεΕλαφριά μεταλλικά περιβλήματαΈχουν.Καλή γλιστρίωση.τα χαρακτηριστικά καιχαμηλός συντελεστής τριβής.

Τυπικά προβλήματα που οδηγούν στη χρήσηυφασμένο στρώμαΛεκάνια θάμνων.

1Οι ταινίες λιπαντικών δεν μπορούν να συντηρηθούν.

2Τα λιπαντικά είναι απαράδεκτα ή ανεπιθύμητα λόγω της μόλυνσης.

3Τα μη λιπαντικά υγρά είναι δύσκολο να αποκλειστούν από την περιοχή των ρουλεμάν.

4.Επιτυγχάνονται υψηλά στατικά φορτία πρόσκρουσης.

5Η διάβρωση από τη διάβρωση εμφανίζεται με συμβατικούς ρουλεμάνους.

6Η ελευθερία από το γλίστρωμα είναι ένα επιθυμητό χαρακτηριστικό.

7Συμπεριλαμβάνονται ταλαντωτικές ή συρόμενες κινήσεις.

8-Υπάρχουν συνθήκες υψηλού φορτίου με σχετικά χαμηλές ταχύτητες.

9.Υπάρχουν διαβρωτικές ουσίες.

10.Υπάρχουν ασυνήθιστες θερμοκρασίες.

11Τα προβλήματα διαστρέβλωσης δημιουργούν δυσσύνθεση.

12Η μείωση του κόστους συντήρησης είναι σημαντική.

από ανοξείδωτο χάλυβα,Χωρίς συντήρηση

Τεχνικές λεπτομέρειες

• Ειδική χωρητικότητα φορτίου static≤420 [N/mm2]
• Δυναμική ειδικής χωρητικότητας φορτίου ≤ 180 [N/mm2]
• Ταχύτητα γλιστρικής ≤0,16 [m/s]
• Αξία τριβής 0,03 [μ] έως 0,07 [μ]
• Θερμοκρατική πίεση -50 [°C] έως +150 [°C] (σύντομα έως +180)

Υλικό

• Υλικό στήριξης Ατσάλι
• Στρώσιμο στρώμαΥφάσματα από ίνες
• Τυπικό ανοξείδωτο χάλυβα SS304, αλλά υπάρχουν και άλλα κράματα ανάλογα με την εφαρμογή

Λεπτομέρειες ανοχής

• Οικισμοί ØH7
• Εσωτερική βούρτσα-Ø μετά την τοποθέτησηH8
• Ανεπάρκεια άξονα ανάλογα με την εφαρμογή

Υλικό άξονα

Σκληρωμένος χάλυβας, χρωματισμένα υλικά 45-50 HRC, επιφανειακή τελική επεξεργασία < 0,8 Ra

Ιδιότητες

Τεχνουργήματα από ανοξείδωτο χάλυβαέχει πολύΚαλή γλιστρίωση.ικανότητες μεχαμηλή τιμή τριβής.Χωρίς επίδραση γλιστρού και χωρίς επέκταση υγρασίας. πολύΚαλή αντοχή στην φθορά.

Άλλες συσκευές που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία τροχιακών ρευμάτωναπό ανοξείδωτο χάλυβαστήριγμα σώματος και μη συντηρητικό στρώμα σύρματος

Το όργανο υποστήριξης επιτρέπειεύκολο χειρισμό και ασφαλή εγκατάσταση.
∆ ΤουφάσματαΗ συγκόλληση είναι ανθεκτική στην υγρασία και δεν επεκτείνεται.
Το όριο φορτίου γιαΤυφλώματα από ανοξείδωτο χάλυβαΤο υφασματικό στρώμα καθορίζεται από την αντοχή του σώματος υποστήριξης και από το στρώμα σύρσης

Κατάλληλο για μια ευρεία ποικιλία εφαρμογών, συμπεριλαμβανομένων:

ΕπικεφαλήςΜηχανές ένεσης πλαστικών: στήριξη ελαστικού ελατήρου αγκώνα
ΕπικεφαλήςΚράνοι: αρθρωτικός βραχίονας και στήριξη ρυμουλκούμενου κυλίνδρου
ΕπικεφαλήςΤεχνουργήματα φόρτωσης: στήριξη ρυμουλκούμενου και κυλίνδρου
ΕπικεφαλήςΕμπορικά οχήματα: υδραυλικό ρουλέν της πλατφόρμας
ΕπικεφαλήςΜηχανές κλωστοϋφαντουργίας και εκτύπωσης: ρυμουλκούμενο αλυσίδας μεταφοράς
ΕπικεφαλήςΑυτοκίνητα επιβατών: γραμμή μεταφοράς, ανάρτηση άξονα
ΕπικεφαλήςΤροχαίο: στήριξη ρυμουλκούμενων ανυψωτικών πλοίων
ΕπικεφαλήςΤεχνολογία σιδηροδρομικής κυκλοφορίας: ρυμουλκούμενο ζεύξης
ΕπικεφαλήςΦράγματα: υποστήριξη ακτινοειδών πύλων και πύλων πτερύγων
ΕπικεφαλήςΕξοπλισμός εξόρυξης: διάταξη ρυμουλκούμενων αναστολής, ρυμουλκούμενοι μηχανισμούς μετακίνησης, βούσκες στροφής
ΕπικεφαλήςΠεριβαλλοντική μηχανική: ρυμουλκούμενοι άξονες, ρυμουλκούμενοι ρυμουλκούμενοι.

■ ΕπικοινωνίαΕίναιχωρίς συντήρησηγια όλη τη ζωή
(το λιπαντικό μπορεί να μειώσει τη διάρκεια ζωής)
■ Μπορούν να χρησιμοποιηθούν αντί των ρουλεμάντων από χάλυβα, χάλκινο και πλαστικό
(μπορούν να αντέξουν βαρύτερα φορτία από τα συμβατικά επίπεδα ρουλεμάν)
■ Κατάλληλο για υποστήριξη ρουλεμάν με περιορισμένο χώρο σχεδιασμού
■ Μπορεί να υποστηρίξειυψηλά εναλλασσόμενα φορτίακαι περιστρεφόμενη κίνηση
■ Ιδιαίτερα κατάλληλο για υποδομές ρουλεμάν με περιορισμένο σχεδιαστικό χώρο
■ Είναι κατάλληλες γιαγραμμική κίνηση
■ να έχουν πολύχαμηλός συντελεστής τριβής
■ έχουνκαλά χαρακτηριστικά αποσβεστικής λειτουργίας
■ ΕπικοινωνίαΕύκολη εγκατάσταση:τα ρουλεμάν πιέζονται στο διάτρημα του σπιτιού και δεν απαιτούν περαιτέρω αξιωτική τοποθέτησηn

Παράδειγμα εφαρμογής

Οι φορτωτές με στροφή στροφής, γνωστοί και ως αρθρωτοί φορτωτές, είναι:ανθεκτικά οχήματα οδικής μεταφοράς που χρησιμοποιούνται συχνά σε σκληρά περιβάλλοντα.Η αρχή της διεύθυνσης τους καθιστά πολύ ελκυστικούς και μπορούν να κάνουν ακριβείς κινήσεις σε πολύ μικρό χώρο.Ο κινητός κουβάς συνδέεται με τη σύνδεση καθοδήγησης και την υδραυλική μηχανή ανύψωσης με τη βοήθεια βραχίονωνΗ σύνδεση του οδηγού και η σύνδεση του τιμονιού συνδέονται με τον μπροστινό άξονα.Αυτό επιτρέπει στους μπροστινούς τροχούς να περιστρέφονται ή να ευθυγραμμίζονται σε σχέση με τον πίσω άξοναΟι αρθρώσεις του κουβά και οι αρθρώσεις του τιμονιού πρέπει να λειτουργούν ομαλά και να εξασφαλίζεται η απεριόριστη ευελιξία τους, ακόμη και μετά την μακροχρόνια απενεργοποίηση του φορτωτή.Τα ρουλεμάν επιτρέπουν μόνο περιστρεφόμενη κίνηση και υπόκεινται σε πολύυψηλά φορτία συγκρούσεωνΤα υποθέματα των ρουλεμάντων πρέπει να είναι εύκολο να εγκατασταθούν καιχωρίς συντήρηση.
