| Ονομασία μάρκας: | viiplus |
| Αριθμός μοντέλου: | soliding ρουλεμάν |
| MOQ: | διαπραγματεύσιμος |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T, Western Union |
| Ικανότητα εφοδιασμού: | από γραφίτη ρουλεμάν βουλωμάτων, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρικό εμπόριο, ρου |

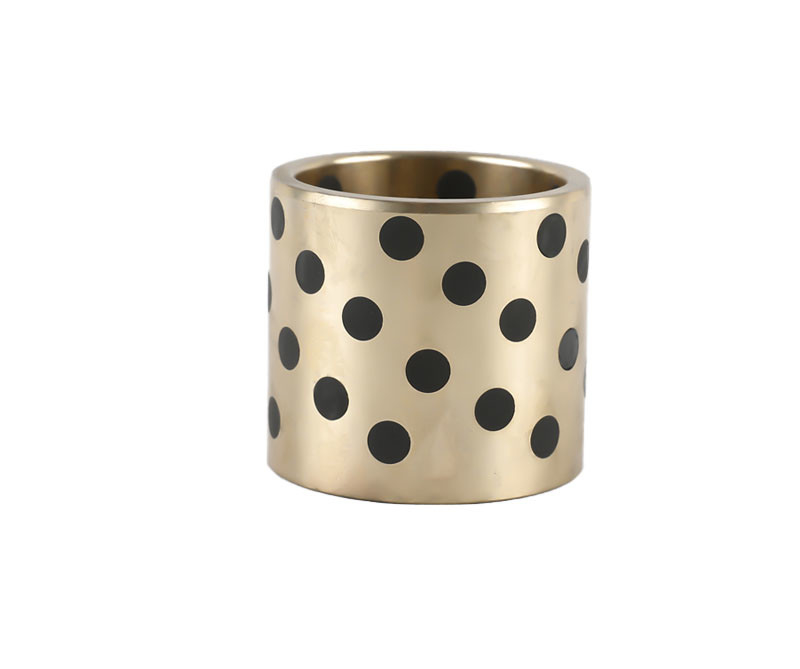

Παρουσιάζουμε το χιτώνιο MPBZ10-12 χωρίς λάδι με ενσωματωμένο στερεό λιπαντικό, κατασκευασμένο από κράμα ορείχαλκου υψηλής ποιότητας. Αυτό το χιτώνιο ξεχωρίζει για τον μοναδικό συνδυασμό ανθεκτικότητας και αυτο-λιπαντικών ιδιοτήτων.
Το στερεό λιπαντικό που είναι ενσωματωμένο στο χιτώνιο εξασφαλίζει ομαλή και αξιόπιστη λειτουργία χωρίς την ανάγκη τακτικής λίπανσης. Αυτό το χαρακτηριστικό μειώνει σημαντικά τις απαιτήσεις συντήρησης και παρατείνει τη διάρκεια ζωής του χιτωνίου, καθιστώντας το μια οικονομικά αποδοτική λύση για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.
Το υλικό από κράμα ορείχαλκου που χρησιμοποιείται στην κατασκευή αυτού του χιτωνίου παρέχει εξαιρετική αντοχή στη διάβρωση και ανθεκτικότητα στη φθορά. Αυτό, σε συνδυασμό με τον σχεδιασμό ακριβείας του χιτωνίου, εξασφαλίζει τέλεια εφαρμογή και βέλτιστη απόδοση ακόμη και στα πιο απαιτητικά περιβάλλοντα.
Είτε ψάχνετε για ένα ανταλλακτικό χιτώνιο για φθαρμένα εξαρτήματα είτε χρειάζεστε μια αξιόπιστη λύση για νέο εξοπλισμό, το χιτώνιο MPBZ10-12 χωρίς λάδι με ενσωματωμένο στερεό λιπαντικό είναι η τέλεια επιλογή. Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα ή για να κάνετε μια παραγγελία. Η ομάδα των ειδικών μας είναι πάντα έτοιμη να σας βοηθήσει με τις ανάγκες σας σε χιτώνια.
| Τύπος | Ίσιο | Υλικό χιτωνίου | Εμποτισμένος με γραφίτη ορείχαλκος |
|---|---|---|---|
| I.D. d(mm) | 10 | O.D. D(mm) | 14 |
| Συνολικό μήκος L(mm) | 12 | Μέγιστη επιτρεπόμενη τιμή PV Εύρος(N/mm2•m/s) | 1.1～2.0 |
| Μέγιστη επιτρεπόμενη τιμή PV(N/mm2•m/s) | 1.65 | Μέγιστο επιτρεπόμενο φορτίο(N/mm2) | 29 |
| Μέγιστη επιτρεπόμενη ταχύτητα(m/s) | 0.5 | Εφαρμογές οπών στερέωσης | H7 |
| Εύρος θερμοκρασίας λειτουργίας(℃) | -40～150 | Εύρος θερμοκρασίας λειτουργίας (Χωρίς λίπανση) Ελάχιστο | -40 |
Κράμα ορείχαλκου υψηλής αντοχής με ενσωματωμένο στερεό λιπαντικό
Ορείχαλκος υψηλής αντοχής
| Αριθμός εξαρτήματος | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
■Πίνακας 1
| D | O.D. m6 (*1) | Διάμετρος περιβλήματος H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Αριθμός εξαρτήματος | L | MPBZ | MPBZU | |||||||||||||||||||||
| Τύπος | dF7 | Dm6 (*1) |
Πάχος (N) | *Βίδα στοπ περιστροφής (Αναφορά) | Dm6 (*1) |
Πάχος (N) | ||||||||||||||||||
| MPBZ MPBZU *Οι διαστάσεις L σε ( ) είναι διαθέσιμες μόνο για MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
| Τύπος | Ίσιο | Υλικό χιτωνίου | Εμποτισμένος με γραφίτη ορείχαλκος | Μέγιστη επιτρεπόμενη τιμή PV Εύρος(N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Μέγιστη επιτρεπόμενη τιμή PV(N/mm2•m/s) | 1.65 | Μέγιστο επιτρεπόμενο φορτίο(N/mm2) | 29 | Μέγιστη επιτρεπόμενη ταχύτητα(m/s) | 0.5 |
| Εφαρμογές οπών στερέωσης | H7 |
Ελέγξτε τον τύπο/τις διαστάσεις/τις προδιαγραφές του εξαρτήματος MPBZ10-12 στη σειρά Χιτώνιο χωρίς λάδι - Κράμα ορείχαλκου, Ίσιο, I.D. F7 (Κινέζικο χιτώνιο χωρίς λάδι).
Μια ποικιλία κραμάτων που αποτελούνται από περισσότερα από δύο στοιχεία ονομάζονται ειδικοί ορείχαλκοι. Όπως αλουμίνιο, μόλυβδος, κασσίτερος, μαγγάνιο, νικέλιο, σίδηρος, σύνθεση πυριτίου από κράμα χαλκού, ο ορείχαλκος υψηλής αντοχής είναι ένα από αυτά. Ο ορείχαλκος υψηλής αντοχής έχει ισχυρή αντοχή στη φθορά, ορείχαλκος υψηλής αντοχής, σκληρότητα, ισχυρή αντοχή στη χημική διάβρωση. Υπάρχουν επίσης μηχανικές ιδιότητες κατεργασίας που είναι πολύ ανώτερες. Ο ορείχαλκος υψηλής αντοχής χρησιμοποιείται συχνά για την κατασκευή φύλλων, ράβδων, ράβδων, σωλήνων, χυτών εξαρτημάτων κ.λπ. Χημική σύνθεση
Ο χημικός τύπος του ορείχαλκου υψηλής αντοχής είναι ZCuZn25Ai6Fe3Mn3, ο οποίος περιέχει περίπου 65% χαλκό και 25% ψευδάργυρο. Το αλουμίνιο βελτιώνει την αντοχή, τη σκληρότητα και την αντοχή στη διάβρωση του ορείχαλκου. Υπάρχουν τρία είδη ορείχαλκου σε θερμοκρασία δωματίου: ορείχαλκος με περιεκτικότητα σε ψευδάργυρο κάτω από 35%, και η μικροδομή σε θερμοκρασία δωματίου αποτελείται από μονοφασική στερεά διάλυση Α, γνωστή ως ορείχαλκος Α.
η εφαρμογή του ορείχαλκου είναι πολύ εκτεταμένη, η χύτευση από ρουλεμάν και χιτώνιο, εγχώρια τώρα κυρίως κατασκευασμένα από ορείχαλκο υψηλής αντοχής για ρουλεμάν χωρίς λίπανση στερεού λιπαντικού μήτρας (εφεξής αναφερόμενα ως ρουλεμάν στερεού στολισμού), είναι η χρήση ορείχαλκου Gao Ligao strength ως μήτρας, και ενσωματωμένο ακτινικά διατεταγμένοι κυλινδρικοί πολυμερείς πληρωτές για υλικά τριβής (όσον αφορά τον γραφίτη, 2 - μολυβδαίνιο, αιθυλένιο, λάδι και άλλα λιπαντικά), η υπεροχή του έγκειται στο ότι είναι κατασκευασμένο από κράμα χαλκού και μη μεταλλικό υλικό κατά της τριβής έχει τα αντίστοιχα συμπληρωματικά πλεονεκτήματα, όχι μόνο έχει την υψηλή φέρουσα ικανότητα, και ανακάλυψη - η γραμμή στο ρουλεμάν λίπανσης με γράσο φιλμ λαδιού, επιτυγχάνει λίπανση χωρίς λάδι, Η ενσωματωμένη στερεά λίπανση είναι εύκολο να σχηματιστεί φιλμ λίπανσης, το οποίο παίζει μεγάλο ρόλο στη βελτίωση της απόδοσης τριβής και φθοράς, και είναι σταθερό, αξιόπιστο και οικονομικό. Σε σύγκριση με το σύνθετο ρουλεμάν χωρίς λάδι, έχει τα πλεονεκτήματα της καλής μηχανικής κατεργασίας, της υψηλής ακρίβειας, της ισχυρής φέρουσας ικανότητας και της καλής αντοχής στη φθορά. Ο αυτολιπαινόμενος οδηγός θάμνος μπορεί να χρησιμοποιηθεί σε πολλά πεδία όπως αρθρώσεις μηχανημάτων μηχανικής, όπως εκσκαφέας, ξύστρα εξόρυξης, η περιστρεφόμενη μηχανή διάτρησης, φορτηγό αντλίας σκυροδέματος, μηχανή διάτρησης βράχου, ανυψωτήρας, γερανοί λιμανιού κ.λπ., και μεταλλουργικά μηχανήματα χύτευσης, μηχανήματα υδρολογίας, μηχανήματα μεταφορών, μύλος έλασης, μηχανή εμφύσησης φιαλών, μηχανή εμφύσησης φιλμ, μηχανή χύτευσης με έγχυση, διαφορικό διασταυρούμενου σφιγκτήρα, μηχανισμός ελαστικών, δοκός ισορροπίας ρυμουλκούμενου, διακόπτης κενού κ.λπ.
Πεδία εφαρμογής:
1. Ειδικά ρουλεμάν για μηχανήματα κατασκευών
2. Ειδικά ρουλεμάν για μηχανήματα χύτευσης με έγχυση
3. Ειδικά ρουλεμάν για καλούπια
4. Αυτοκίνητο: συμπιεστής κλιματισμού, αντλία καυσίμου, κιβώτιο ταχυτήτων, αμορτισέρ, κινητήρας εκκίνησης κ.λπ.
5. Υδραυλικά εξαρτήματα: αντλία γραναζιών, αντλία εμβόλου, αντλία πτερυγίων, συμπιεστής, κύλινδρος λαδιού κ.λπ.
6. Μηχανήματα logistics και λιμανιού: μηχανήματα logistics εξωτερικού χώρου όπως φορτηγό μεταφοράς, στοίβακτης, φορτηγό ανύψωσης πλατφόρμας και μηχανήματα λιμανιού
7. Μηχανήματα σφράγισης, σφυρηλάτησης και πρεσαρίσματος
8. Γεωργικά μηχανήματα: θεριζοαλωνιστική μηχανή, σπορέας, συσκευαστής δεμάτων, μύλος, τρακτέρ και άλλος κύλινδρος, σύστημα ανάρτησης, εξαρτήματα σύνδεσης και άλλα μέρη που δεν μπορούν να ανεφοδιαστούν ή είναι δύσκολο να σχηματιστεί φιλμ λαδιού
9. Εξοπλισμός γραφείου: μηχανή φαξ, φωτοαντιγραφικό μηχάνημα, καταστροφέας, σαρωτής, εκτυπωτής και άλλα εξαρτήματα σύνδεσης και παλινδρομικής κίνησης
10. Μηχανήματα τροφίμων
11. Εγκαταστάσεις ενέργειας: φιλική προς το περιβάλλον νέα ενέργεια όπως η παραγωγή αιολικής ενέργειας, η παραγωγή ηλιακής ενέργειας, η παραγωγή υδροηλεκτρικής ενέργειας και άλλη βολική χρήση
12. Εξοπλισμός γυμναστικής και ψυχαγωγίας
| Μοντέλο/αντίστοιχη μάρκα | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | χάλυβας+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | χάλυβας+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | χάλυβας+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| χημική σύνθεση | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| πυκνότητα(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| σκληρότητα (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Αντοχή σε εφελκυσμό (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| επιμήκυνση (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Συντελεστής γραμμικής διαστολής | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Η χρήση της θερμοκρασίας(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Μέγιστο δυναμικό φορτίο(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Μέγιστη γραμμική ταχύτητα(m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Μέγιστη τιμή PV λίπανσης (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Ποσό μόνιμης παραμόρφωσης συμπίεσης (300N/mm²) |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
