| Ονομασία μάρκας: | VIIPLUS Sleeve & Bearing |
| Αριθμός μοντέλου: | C95400 χαλκός αργιλίου |
| MOQ: | Τυποποιημένο μέγεθος που δεν φυτεύει καμία ελάχιστη ποσότητα διαταγής με θάμνους |
| τιμή: | Bushings High Quality Price Ratio B2B |
| Όροι πληρωμής: | T/T, L/C, Western Union, |
| Ικανότητα εφοδιασμού: | από γραφίτη ρουλεμάν βουλωμάτων, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρικό εμπόριο, ρου |
Η MISUMI προσφέρει υψηλής ποιότητας, χαμηλής τριβής, χωρίς λάδι δακτυλίδια κατασκευασμένα από κράμα ορείχαλκου, ενισχυμένα με γραφίτη και χαλκό. Αυτά τα δακτυλίδια έχουν σχεδιαστεί για να παρέχουν εξαιρετική απόδοση σε μια σειρά βιομηχανικών εφαρμογών.
Το κράμα ορείχαλκου που χρησιμοποιείται στα δακτυλίδια παρουσιάζει εξαιρετική αντοχή και αντοχή στη διάβρωση, εξασφαλίζοντας μακροχρόνια ανθεκτικότητα. Η προσθήκη γραφίτη και χαλκού ενισχύει περαιτέρω την αντοχή στη φθορά και τις αυτο-λιπαντικές ιδιότητες των δακτυλιδιών.
Ο σχεδιασμός χωρίς λάδι εξαλείφει την ανάγκη για τακτική λίπανση, μειώνοντας τις απαιτήσεις συντήρησης και το λειτουργικό κόστος. Αυτό καθιστά επίσης τα δακτυλίδια κατάλληλα για χρήση σε περιβάλλοντα όπου η μόλυνση από λάδι δεν είναι επιθυμητή.
Τα χαρακτηριστικά χαμηλής τριβής των δακτυλιδιών συμβάλλουν σε ομαλότερη και πιο αποτελεσματική λειτουργία του περιστρεφόμενου εξοπλισμού. Είναι κατάλληλα για χρήση σε αντλίες, κινητήρες, συμπιεστές και άλλα μηχανικά συστήματα όπου τα υψηλά φορτία και οι ταχύτητες είναι συνηθισμένα.
Τα δακτυλίδια κράματος ορείχαλκου της MISUMI με ενίσχυση γραφίτη και χαλκού κατασκευάζονται με ακρίβεια για να εξασφαλίσουν ακριβή εφαρμογή και αξιόπιστη απόδοση. Είναι μια εξαιρετική επιλογή για τη βελτίωση της απόδοσης και της αξιοπιστίας των βιομηχανικών σας συστημάτων.

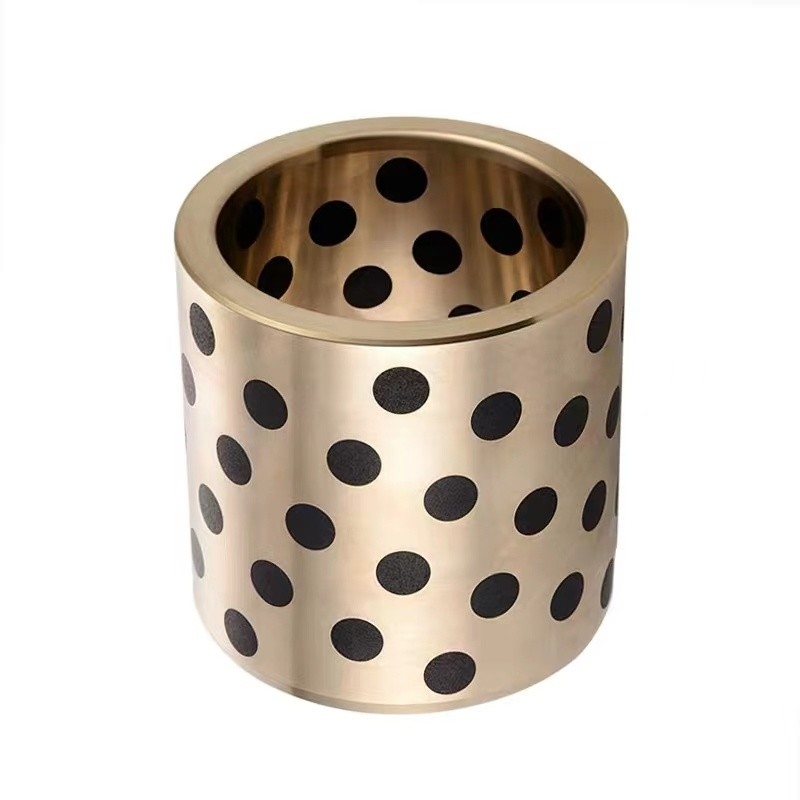

Δακτύλιος ορείχαλκου εμποτισμένος με γραφίτη Δακτύλιος χωρίς λάδι - Κράμα ορείχαλκου, ίσιος, I.D. F7 (MISUMI) (MPBZU12-15)
Σειρά MPBZ MPBZU MPBR MPBRU MPBPU MPBZP Δακτύλιος οδηγός ορείχαλκου χωρίς λάδι για αυτο-λίπανση
| Τύπος | Ίσιος | Υλικό δακτυλίου | Ορείχαλκος εμποτισμένος με γραφίτη | Μέγιστη επιτρεπόμενη τιμή PV Εύρος (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Μέγιστη επιτρεπόμενη τιμή PV (N/mm2•m/s) | 1.65 | Μέγιστο επιτρεπόμενο φορτίο (N/mm2) | 29 | Μέγιστη επιτρεπόμενη ταχύτητα (m/s) | 0.5 |
| Εφαρμογές οπών στερέωσης | H7 |
Μοντέλο: Διάφορα Υλικά: Κράμα χαλκού Χρώμα
ταξινόμηση: MPBZU 20-10L μέγεθος (20*24*10) MPBZU 20-15L μέγεθος (20*24*15) MPBZU 20-20L μέγεθος (20*24*20) MPBZU 20-25L μέγεθος (20*24*25 ) MPBZU 20-30L μέγεθος (20*24*30) MPBZU 20-35L μέγεθος (20*24*35) MPBZU 20-40L μέγεθος (20*24*40) MPBZU 20-45L μέγεθος (20*24*45) MPBZU 20-50L μέγεθος (20*24*50) MPBZU 20-55L μέγεθος (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
Μηχανισμός ρουλεμάν: στερεά τριβή
Τύπος λιπαντικού: στερεή λίπανση
Πρόσθετα χαρακτηριστικά: υψηλή θερμοκρασία
Κατεύθυνση φόρτισης ρουλεμάν: ακτινικό ρουλεμάν
MISUMI / FIBRO / DANLY τυπικό μέγεθος, σε απόθεμα, με την καλύτερη ποιότητα, την καλύτερη τιμή, το bronzegleitlager.com είναι η καλύτερη επιλογή!
Λεπτομέρειες προϊόντος
| Τύπος | Ίσιος | Υλικό δακτυλίου | Ορείχαλκος εμποτισμένος με γραφίτη |
|---|---|---|---|
| I.D. d(mm) | 12 | O.D. D(mm) | 15 |
| Συνολικό μήκος L(mm) | 15 | Μέγιστη επιτρεπόμενη τιμή PV Εύρος (N/mm2•m/s) | 1.1～2.0 |
| Μέγιστη επιτρεπόμενη τιμή PV (N/mm2•m/s) | 1.65 | Μέγιστο επιτρεπόμενο φορτίο (N/mm2) | 29 |
| Μέγιστη επιτρεπόμενη ταχύτητα (m/s) | 0.5 | Εφαρμογές οπών στερέωσης | H7 |
| Εύρος θερμοκρασίας λειτουργίας (℃) | -40～150 | Εύρος θερμοκρασίας λειτουργίας (Χωρίς λίπανση) Ελάχιστο | -40 |
| Αριθμός εξαρτήματος | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | O.D. m6 (*1) | Διάμετρος περιβλήματος H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Αριθμός εξαρτήματος | L | MPBZ | MPBZU | |||||||||||||||||||||
| Τύπος | dF7 | Dm6 (*1) |
Πάχος (N) | *Βίδα στοπ περιστροφής (Αναφορά) | Dm6 (*1) |
Πάχος (N) | ||||||||||||||||||
| MPBZ MPBZU *Οι διαστάσεις L σε ( ) είναι διαθέσιμες μόνο για MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ]Για τη διάμετρο του περιβλήματος, συνιστάται ανοχή H7 (*2) στις διαστάσεις D (*1). (Ανατρέξτε στον Πίνακα 1) *Οι υποδεικνυόμενες διαστάσεις της βίδας στοπ περιστροφής είναι οι συνιστώμενες διαστάσεις.
