| Ονομασία μάρκας: | VIIPLUS |
| Αριθμός μοντέλου: | Συνδεμένος γραφίτης θάμνος ορείχαλκου |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | Συνδεμένοι γραφίτης δακτύλιοι θάμνων ορείχαλκου on-line • Γλιστρώντας κατασκευαστές ρουλεμάν • Self- |

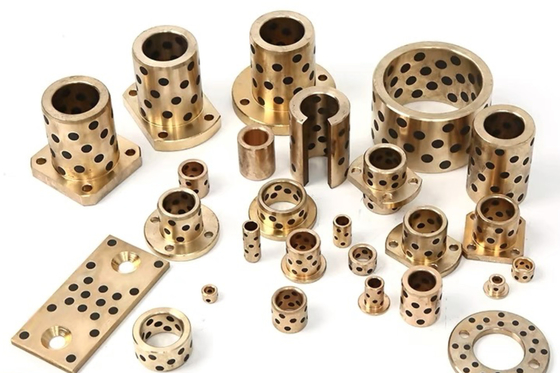

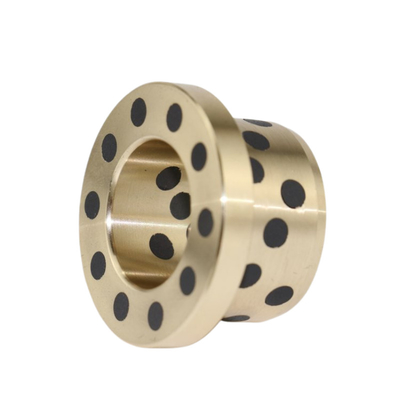

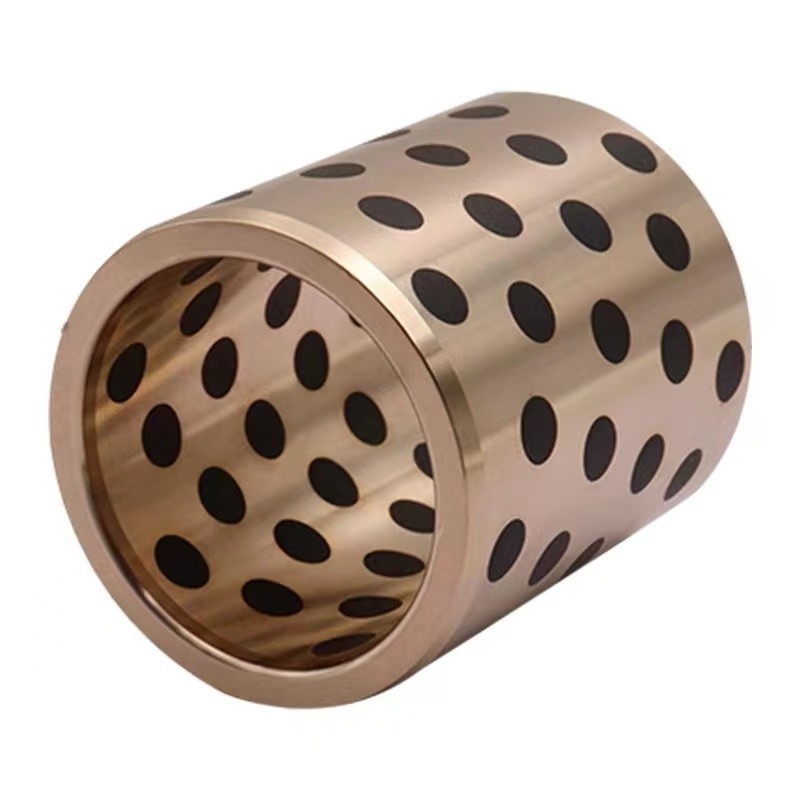

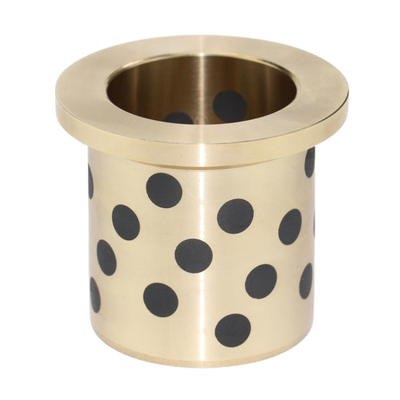

Ο αυτολιπαινόμενος χάλκινος δακτύλιος, κατασκευασμένος από το υψηλής ποιότητας κράμα C86300, προσφέρει έναν μοναδικό συνδυασμό αντοχής, ανθεκτικότητας και αυτολιπαινόμενων ιδιοτήτων. Ενσωματωμένος με γραφίτη, αυτός ο δακτύλιος εξασφαλίζει ομαλή και χωρίς τριβές λειτουργία, εξαλείφοντας την ανάγκη για τακτική λίπανση και μειώνοντας τις απαιτήσεις συντήρησης.
Το κράμα C86300, ένας τύπος μπρούτζου μολύβδου-κασσιτέρου, παρουσιάζει εξαιρετική αντοχή στη φθορά και αντοχή στη διάβρωση, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα βιομηχανικών εφαρμογών. Η υψηλή αντοχή σε εφελκυσμό και σκληρότητα του κράματος συμβάλλουν στην ικανότητα του δακτυλίου να αντέχει σε μεγάλα φορτία και να διατηρεί το σχήμα και την απόδοσή του με την πάροδο του χρόνου.
Ο ενσωματωμένος γραφίτης παρέχει ένα φυσικό λιπαντικό στρώμα που μειώνει την τριβή και τη φθορά μεταξύ του δακτυλίου και της επιφάνειας ζευγαρώματος. Αυτό το αυτολιπαινόμενο χαρακτηριστικό παρατείνει τη διάρκεια ζωής του δακτυλίου και βελτιώνει τη συνολική του απόδοση, ακόμη και σε συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης.
Ο αυτολιπαινόμενος χάλκινος δακτύλιος με ενσωματωμένο γραφίτη είναι εύκολος στην εγκατάσταση και τη συντήρηση, καθιστώντας τον μια οικονομική λύση για διάφορες βιομηχανικές εφαρμογές. Χρησιμοποιείται ευρέως σε μηχανήματα, εξοπλισμό και άλλα εξαρτήματα που απαιτούν λείες ολισθαίνουσες επιφάνειες και αξιόπιστη απόδοση ρουλεμάν.
Συνοπτικά, ο αυτολιπαινόμενος μπρούτζος δακτύλιος από κράμα C86300 με ενσωματωμένο γραφίτη προσφέρει μια στιβαρή, ανθεκτική και χωρίς συντήρηση λύση ρουλεμάν για βιομηχανικές εφαρμογές που απαιτούν ομαλή και αξιόπιστη λειτουργία.
Γραφίτηςβύσμα είναιενσωματωμένοσε μεταλλικό μέρος, αυτολιπαινόμενος δακτύλιος από μασίφ μπρούτζινο γραφίτη ...
Αυτολίπανση, Ενσωματωμένος Γραφίτης, Ρουλεμάν χωρίς λάδι.
Εύρημαπλάκα γραφίτηεταιρείες που μπορούν να σχεδιάζουν, να μηχανολογούν και να κατασκευάζουνπλάκες φθοράς γραφίτησύμφωνα με τις προδιαγραφές της εταιρείας σας.
Αυτολιπαινόμενοι θάμνοι ορειχάλκινου γραφίτη, δακτύλιοι από ορείχαλκο γραφίτη, αυτολιπαινόμενοι θάμνοι ορείχαλκου/μπρούτζου με γραφίτη, ενσωματωμένοι θάμνοι ορείχαλκου γραφίτη με ενσωματωμένα λιπαντικά, δακτύλιοι ορείχαλκου γραφίτη, γραφίτης
Εαυτός-λάδωμαμε ειδικάενσωματωμένοτα στερεά λιπαντικά μειώνουν την τριβή.
Το ένθετο ρουλεμάν με συμπαγές λιπαντικό χρησιμοποιεί κράμα μετάλλων υψηλής ποιότητας ως υλικό βάσης, ο ένθετος γραφίτης και το γράσο κατά τη διαδικασία της τριβής, θα απελευθερώσουν αυτόματα στερεό λιπαντικό και λιπαντικό.Αυτολιπαινόμενος δακτύλιος οδηγός & WEAR PAD Ενσωματωμένος μπρούτζος & γραφίτηςρουλεμάν που χρησιμοποιείται ευρέως σε μηχανές χύτευσης με έγχυση, καλούπια αυτοκινήτων, μηχανήματα τροφίμων, τουρμπίνες νερού, μηχανήματα μηχανικής κ.λπ.
| Υλικό | ZCuZn25AI6Fe3Mn3 |
| Μάρκα | Αυτολιπαινόμενα ρουλεμάν από μπρούτζο και γραφίτη |
| Χρήση/Εφαρμογή | Βιομηχανικό / Αυτοκίνητο |
| Μέγεθος/Διάμετρος | 8 mm έως 500 mm |
| Σχήμα | Κυλινδρικός |
| Μέγιστη χωρητικότητα φορτίου | 100 N/mm2 |
| Σκληρότητα κράματος | >210 HB |
| Συντελεστής Θερμικής Διαστολής | 15 x 10-6 C |
| Συντελεστής Τριβής | Λάδι - 0,03 και ξηρό - 0,16 |
| Μέγιστο όριο τιμής ΦΒ | 200 N/mm2 .m/min |
| Πυκνότητα | 8,0 g/cm3 |
| Αντοχή εφελκυσμού | >750 N/mm2 |
| Επιμήκυνση | >12 % |
| Μέγιστο όριο θερμοκρασίας | 450 βαθμοί C |
| ΜΑΝΙΚΙ ΜΠΟΥΣ | 16-25-40 | ||
| ΜΑΝΙΚΙ ΜΠΟΥΣ | 20-30-40 | ||
| ΟΔΗΓΟΣ ΜΠΟΥΣ 02 | Dl-30, D2-40, D3-46, A-8, L1/L2 - 23/28 | ||
| ΟΔΗΓΟΣ ΜΠΟΥΣ 03 | Dl-38, D2-50, D3-55.A-8, L1/L2 - 28/33 | ||
| ΟΔΗΓΟΣ ΜΠΟΥΣ 04 | Dl-48, D2-60, D3-65, A-8, L1/L2 - 28/33 | ||
| ΦΟΡΟΥΜΕ ΕΠΙΘΕΜΑ | 48-10-300L | ||
| ΦΟΡΟΥΜΕ ΕΠΙΘΕΜΑ | 75-10-300L | ||
| ΟΔΗΓΟΣ ΣΙΔΗΓΟΣ | 23-30-300L | ||
| ΟΔΗΓΟΣ ΣΙΔΗΓΟΣ | 28-30-300L |
Μπορεί οικονομικά να προσαρμόσειΔακτύλιοιΣε σχεδόν οποιοδήποτε μέγεθος; Κατασκευάζεται στην Κίνα
| Χημικές Απαιτήσεις | ||||||||||||
| Χαλκός Κράμα UNS Αρ. |
Σύνθεση, % max, εκτός από τις υποδεικνυόμενες | |||||||||||
| Νικέλιο | ||||||||||||
| Χαλκός | Κασσίτερος | Μόλυβδος | Ψευδάργυρος | Σίδερο | Συμπεριλαμβανομένου | Αλουμίνιο | Μαγγάνιο | Αντιμόνιο | Θείο | Φώσφορος | Πυρίτιο | |
| Κοβάλτιο | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2,0–4,0 | 1.0ΕΝΑ | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9,0–11,0 | 0,30 | 1,0–3,0 | 0,20 | 1.0ΕΝΑ | 0,005 | ... | 0,20 | 0,05 | 0,05σι | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50ΕΝΑ | 0,005 | ... | 0,20 | 0,05 | 1.0σι | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50ΕΝΑ | 0,005 | ... | 0,20 | 0,05 | 1.0σι | 0,005 |
| C93700 | 78,0–82,0 | 9,0–11,0 | 8,0–11,0 | 0,8 | 0,7ντο | 0,50ΕΝΑ | 0,005 | ... | 0,50 | 0,08 | 0,10σι | 0,005 |
| ΕΝΑ Κατά τον προσδιορισμό του ελάχιστου χαλκού, ο χαλκός μπορεί να υπολογιστεί ως χαλκός συν νικέλιο. | ||||||||||||
| σι Για συνεχή χύτευση, ο φώσφορος πρέπει να είναι 1,5 % max. | ||||||||||||
| ντο Ο σίδηρος πρέπει να είναι 0,35 % max. όταν χρησιμοποιείται για χαλύβδινη πλάτη. | ||||||||||||
Απόθεμα δακτυλίου ρουλεμάν -
, INA, -misumi χωρίς λάδι και άλλα. Λάβετε μια προσφορά/δείγμα. Μάθετε περισσότερα τώρα.
Αυτολιπαινόμενα ρουλεμάν για μεσαία φορτία που αποτελούνται από χυτές βάσεις μπρούτζου και ενσωματωμένο συμπαγές λιπαντικό.
Αυτολιπαινόμενα ρουλεμάν που μπορούν να χρησιμοποιηθούνέλαιοδωρεάν. Επιδεικνύουν υψηλή απόδοση σε κίνηση υψηλού φορτίου/χαμηλής ταχύτητας.
| ID 80mm (ID★OD•LENGTH) | |||||
| 80*90*30 | 80*95*25 | 80*95*75 | 80*96*20 | 80*100*25 | 80*100*75 |
| 80*90*40 | 80*95*30 | 80*95*80 | 80*96*30 | 80*100*30 | 80*100*80 |
| 80*90*50 | 80*95*35 | 80*95*90 | 80*96*40 | 80*100*35 | 80*100*90 |
| 80*90*55 | 80*95*40 | 80*95*95 | 80*96*50 | 80*100*40 | 80*100*100 |
| 80*90*60 | 80*95*50 | 80*95*100 | 80*96*60 | 80*100*45 | 80*100*120 |
| 80*90*70 | 80*95*55 | 80*95*110 | 80*96*70 | 80*100*50 | 80*100*140 |
| 80*90*80 | 80*95*60 | 80*95*120 | 80*96*80 | 80*100*55 | 80*100*150 |
| 80*90*90 | 80*95*65 | 80*95*150 | 80*96*90 | 80*100*60 | 80*100*160 |
| 80*90*95 | 80*95*70 | 80*96*100 | 80*100*70 | ||
| 80*90*100 | 80*96*120 | ||||
| 80*90*120 | 80*96*130 | ||||
| 80*90*140 | 80*96*150 | ||||
| 80*90*150 | |||||
| 80*90*214 | |||||
| Αναγνωριστικό 85 Χιλ. (ID*OD•LENGTH) | |||||
| 85*95*40 | 85*95*70 | 85*100*30 | 85*100*70 | 85*105*40 | 85*105*80 |
| 85*95*50 | 85*95*80 | 85*100*35 | 85*100*80 | 85*105*50 | 85*105*100 |
| 85*95*55 | 85*95*100 | 85*100*40 | 85*100*90 | 85*105*60 | 85*105*119 |
| 85*95*60 | 85*100*50 | 85*100*100 | 85*105*70 | 85*105*120 | |
| 85*100*60 | 85*105*75 | 85*105*160 | |||
| ID90mm(ΤΑΥΤΟΤΗΤΑ*OD*ΜΗΚΟΣ) | |||||
| 90*100*30 | 90*100*80 | 90*105*40 | 90*105*80 | 90*110*30 | 90*110*90 |
| 90*100*40 | 90*100*90 | 90*105*50 | 90*105*90 | 90*110*40 | 90*110*100 |
| 90*100*50 | 90*100*95 | 90*105*60 | 90*105*100 | 90*110*50 | 90*110*110 |
| 90*100*60 | 90*100*100 | 90*105*70 | 90*105*120 | 90*110*60 | 90*110*120 |
| 90*100*70 | 90*100*120 | 90*105*75 | 90*105*150 | 90*110*70 | 90*110*130 |
| Τύπος | επίπεδα |
| Υλικό | μπρούντζος |
| Άλλα χαρακτηριστικά | αυτολιπαινόμενο |
ΕκμαγείοΜπρούντζοςMetric PlainΜανίκιΡουλεμάν
Μπρούτζος με ένθετο συμπαγές λιπαντικό υλικό.μπρούτζινοι δακτύλιοι με πώμα από γραφίτη
Το Graphite Plugged Bushings είναι μια πλήρης σειρά Self-Libricating Bushings που υπερέχουν όποτε η τυπική λίπανση δεν είναι πρακτική, συμπεριλαμβανομένων εφαρμογών μεγάλου φορτίου και υψηλής θερμοκρασίας. Κατασκευάζονται από μια ποικιλία κραμάτων μπρούτζου, συμπεριλαμβανομένων των C95400 Aluminium Bronze, C93200 Bearing Bronze και C86300 Manganese Bronze.
bujes de bronce autolubricados
Υλικά από κράμα ορείχαλκου με βύσματα γραφίτη
| Μοντέλο | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Βαθμός Μάρκες Κίνας GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Χάλυβας+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Διεθνής ISO 1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Χάλυβας+CuSn6Zn6Pb3Fe3Ni5 | - | Β1 |
| Γερμανία ΦΑΣΑΡΙΑ |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Χάλυβας+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Ιαπωνικά JIS |
HBsC4 | π.Χ.6 | AIBC3 | π.Χ.3 | π.Χ.6 | FC250 | SUJ2 |
| Ηνωμένες Πολιτείες ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Τάξη 40 | 52100 |
| British Standard | HTB2 | LG2 | ΑΒ1 | PB4 | LG2 | - | - |
Χημική σύνθεση κράματος υλικού
| Χημικά Στοιχεία | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Υπόλοιπο | Υπόλοιπο | Υπόλοιπο | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Υπόλοιπο | Υπόλοιπο |
| Mn ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( % ) | - | - | - | - | - | - | 1,30 - 1,65 |
| Γ ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( % ) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Τεχνικές Παράμετροι
| Εκτέλεση | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Μέγιστο φορτίο P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Μέγιστη ταχύτητα V ( m/s ) | Ξηρό λάδι 0,45 | 2 | 2 | 0,5 | 0.1 | ||
| Μέγ. PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0.6 | 0,8 | 2.5 | ||
| Πυκνότητα ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Αντοχή σε εφελκυσμό (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Επιμήκυνση ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Σκληρότητα (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Μέγιστη θερμοκρασία (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Συντελεστής τριβής. ( μ ) | Λίπανση λαδιού: 0,03 | Τριβή (ξηρό): 0,16 | |||||
