| Ονομασία μάρκας: | VIIPLUS |
| Αριθμός μοντέλου: | Από γραφίτη ρουλεμάν χαλκού |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | Μεταλλικός-OILES-ρουλεμάν |

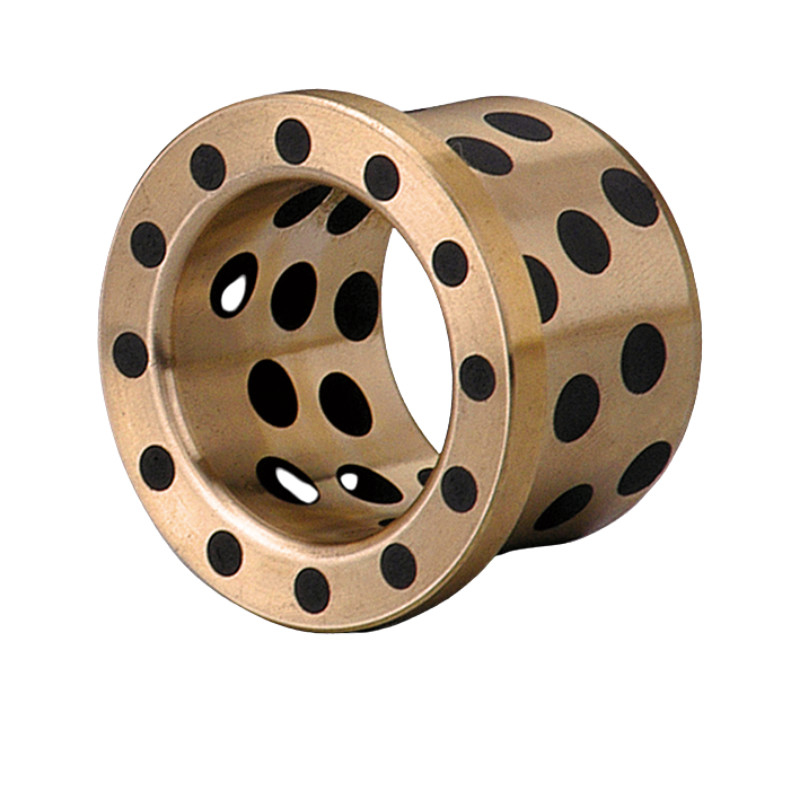

Ο θάμνος χωρίς λάδι με βύσμα γραφίτη με φλάντζα, ευθύγραμμου τύπου, είναι ένα μοναδικό και αποδοτικό εξάρτημα σχεδιασμένο για χρήση σε διάφορα μηχανικά συστήματα. Κατασκευασμένος με γραφίτη ως κύριο υλικό, αυτός ο θάμνος προσφέρει εξαιρετική αντοχή στη φθορά και ανθεκτικότητα.
Ο γραφίτης, γνωστός για τις φυσικές λιπαντικές του ιδιότητες, εξασφαλίζει ομαλή λειτουργία χωρίς την ανάγκη εξωτερικής λίπανσης. Αυτό το χαρακτηριστικό όχι μόνο απλοποιεί τη συντήρηση αλλά και παρατείνει τη διάρκεια ζωής του θάμνου. Ο σχεδιασμός χωρίς λάδι το καθιστά επίσης κατάλληλο για χρήση σε περιβάλλοντα όπου η μόλυνση από λάδι ή λιπαντικό είναι απαράδεκτη.
Ο ευθύς σχεδιασμός αυτού του θάμνου επιτρέπει την εύκολη εγκατάσταση και ενσωμάτωση σε διάφορα συστήματα. Η φλάντζα παρέχει πρόσθετη σταθερότητα και στήριξη, εξασφαλίζοντας ασφαλή εφαρμογή μέσα στο μηχανικό συγκρότημα.
Η μηχανική ακριβείας αυτού του θάμνου με βύσμα γραφίτη εξασφαλίζει σφιχτή και ασφαλή εφαρμογή, ελαχιστοποιώντας κάθε πιθανότητα κραδασμών ή κίνησης. Αυτό όχι μόνο ενισχύει την απόδοση του θάμνου αλλά συμβάλλει επίσης στη συνολική σταθερότητα και αξιοπιστία του μηχανικού συστήματος.
Όταν αναβαθμίζετε ένα υπάρχον σύστημα ή σχεδιάζετε ένα νέο, ο θάμνος χωρίς λάδι με βύσμα γραφίτη με φλάντζα, ευθύγραμμου τύπου, είναι μια εξαιρετική επιλογή για την επίτευξη ομαλής και αποτελεσματικής λειτουργίας. Ο μοναδικός συνδυασμός ανθεκτικότητας, αντοχής στη φθορά και σχεδίασης χωρίς λάδι το καθιστά μια οικονομικά αποδοτική και αξιόπιστη λύση για διάφορες βιομηχανικές εφαρμογές.
Με γραφίτη LG-2μπρούτζινο θάμνο
Τα ρουλεμάν της σειράς Oiles 500 ενσωματώνουν μέταλλα υψηλής ποιότητας με βάση το κράμα χαλκού με κατασκευασμένα βύσματα συμπαγούς λιπαντικού. Αυτά τα ρουλεμάν έχουν σχεδιαστεί για να ικανοποιούν μια μεγάλη ποικιλία απαιτήσεων εφαρμογής που απαιτούνται από τον σημερινό εξοπλισμό. Οι ακριβείς ανοχές που χρησιμοποιούν τη στρατηγική θέση των βυσμάτων και τα βύσματα εξασφαλίζουν απόδοση απόδοσης και υπηρεσία χωρίς λίπανση. Αυτό το στυλ ρουλεμάν διατίθεται σε τυπικά μεγέθη ιντσών, μετρικών και κατόπιν παραγγελίας. Τα ρουλεμάν σειράς 500 παρέχουν ακραία όρια θερμοκρασίας και υψηλή απόδοση φορτίου. Διατίθεται σε ρουλεμάν τύπου περιοδικού και επίπεδη πλάκα φθοράς
Μπρούτζινο θάμνο LG-2 με γραφίτη
Δοχείο γραφίτη χωρίς λάδι/μέγεθος ρουλεμάν ίντσας 18" id x 26" od x 18" L
Η λίπανση με γραφίτη στην όψη ID του ρουλεμάν θα σας επιτρέψει να έχετε μεγάλη διάρκεια ζωής τόσο σε υψηλές θερμοκρασίες λειτουργίας όσο και σε εφαρμογές που δεν διαθέτουν συμπληρωματική λίπανση. Ο γραφίτης επιτυγχάνεται με την αυλάκωση του ID και στη συνέχεια πιέζοντας τον γραφίτη στις κοιλότητες υπό εξαιρετικά υψηλή πίεση.
Κατασκευαστές και Προμηθευτές τουΧάλκινο Γεμισμένο με ΓραφίτηΘάμνοι,Γεμισμένο με γραφίτη Μπρούντζοςπιάτα,Ρουλεμάν, Μπους,Ρουλεμάν, Θάμνοι,Ροδέλα,Ροδέλα,
Δεσμευόμαστε για την παράδοση των καλύτερων ποιοτικών προϊόντων δακτυλίου χωρίς λάδι και ρουλεμάν ακριβείας στους πελάτες μας
Τεχνικές Υπηρεσίες ( Σχεδιασμός & Ανάπτυξη Προϊόντων )
OILES #500 SPF Φλάντζα Θάμνος χωρίς λάδι με βύσματα γραφίτη
Υλικό
Κράμα μπρούτζουCuZn25Al5Mn4Fe3+Βύσματα γραφίτη
Χαρακτηριστικά
Τα ρουλεμάν της σειράς Oiles 500 ενσωματώνουν υψηλής ποιότητας μέταλλα με βάση το κράμα χαλκού με κατασκευασμένα βύσματα συμπαγούς λιπαντικού. Αυτά τα ρουλεμάν έχουν σχεδιαστεί για να ικανοποιούν μια μεγάλη ποικιλία απαιτήσεων εφαρμογής που απαιτούνται από τον σημερινό εξοπλισμό. Οι ακριβείς ανοχές που χρησιμοποιούν τη στρατηγική θέση βύσματος και τις ενώσεις βυσμάτων εξασφαλίζουν παράδοση απόδοσης και υπηρεσία χωρίς λίπανση. Αυτό το στυλ ρουλεμάν διατίθεται σε τυπική ίντσα, μετρικό και κατασκευασμένο κατά παραγγελία. Τα ρουλεμάν της σειράς 500 παρέχουν ακραία όρια θερμοκρασίας και υψηλή απόδοση φορτίου. Διατίθεται σε ρουλεμάν τύπου περιοδικού και επίπεδη πλάκα φθοράς.
Εφαρμογές
1) Τρακτέρ βαρέως τύπου και εξοπλισμός γεωργικών μηχανημάτων
2) Εξοπλισμός εξόρυξης
3) Δασοκομικός εξοπλισμός
4) Στήριγμα άξονα λεπίδας δεξαμενής ανάμειξης
5) Εξοπλισμός παραγωγής χυτηρίου, κλιβάνου και χάλυβα
6) Εφαρμογές HVAC
7) Ρουλεμάν τροχού και στήριξης τροχού βαρέως τύπου
8) Εφαρμογές στεγνωτηρίου καπλαμά Kiln kart, και πιθανώς άλλες εφαρμογές...
Μέγεθος φλάντζας θάμνου:
Αυτολιπαινόμενο, ορείχαλκος υψηλής αντοχής, CuZn25Al ή ισοδύναμο, ρουλεμάν και δακτύλιοι οδηγοί χωρίς συντήρηση, μπρούτζος με συμπαγές λιπαντικό
ΕΙΔΙΚΟ ΑΡΙΘ Ισοδύναμος Κωδικός Εσωτερικό Ø
ρεΕξωτερικό Ø
ρεΜήκος
μεγάλοΦλάντζα F t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 18-12-15 12 18 15 25 3 JFB1220 SOBF 18-12-20 12 18 20 25 3 JFB1225 SOBF 18-12-25 12 18 25 25 3 JFB1230 SOBF 18-12-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Ενσωματωμένα στερεά ρουλεμάν λίπανσης Μετρικές φλάντζες Φλάντζα θάμνος, αυτολιπαινόμενο ΕΙΔΙΚΟΣ ΑΡΙΘ Ισοδύναμος Κωδικός Εσωτερικό Ø
ρεΕξωτερικό Ø
ρεΜήκος
μεγάλοΦλάντζα F t JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 Ενσωματωμένα στερεά ρουλεμάν λίπανσης Μετρικές φλάντζες Θάμνος με φλάντζα, αυτολιπαινόμενο ΕΙΔΙΚΟ ΑΡΙΘ Ισοδύναμος Κωδικός Εσωτερικό Ø
ρεΕξωτερικό Ø
ρεΜήκος
μεγάλοΦλάντζα F t JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10 ΜΕΓΕΘΟΣ8 ID x 12 OD x 12 LONG40 ID x 50 OD x 30 LONG40 ID x 50 OD x 40 T/L x 65 F/D x 5 F/T 100012,2 ID x 40 OD x 3 ΠΑΧΟΣ (ΜΕ ΤΡΥΠΕΣ ΣΤΕΡΕΩΣΗΣ)ΥΛΙΚΟ :- CuZn25Al5 + ΓΡΑΦΙΤΗΣ
Προδιαγραφές:
JFBΦλάντζα στερεό-λιπαντικό ρουλεμάν
***Μοντέλο: JFB5540 Θάμνος ρουλεμάν χωρίς λάδι
***Μέγεθος: 55x65x40 mm
***Φλάντζα OD (F): 80mm
***Πάχος φλάντζας: 5mm
εάν χρειάζεστε άλλο μέγεθος που δεν αναφέρεται στο κατάστημά μας, ενημερώστε μας, μπορούμε να παράγουμε ανάλογα με το μέγεθος όπως απαιτείται, όσο περισσότερη ποσότητα, τόσο φθηνότερη τιμή.
Υλικό βάσης: CuZn24AL6Mn4
Σκληρότητα βάσης: HB230(hb270)
Συντελεστής τριβής: <0,16
Όριο θερμοκρασίας: 300°C
Όριο δυναμικού φορτίου: 100N/mm2
Όριο φορτίου: κάτω από lm/min 25N/mm2
Όριο ταχύτητας ολίσθησης: στεγνό 0,4 m/s, λάδι 5 m/s
Όριο ΦΒ: 3,8 N/mm *m/sΔομή
Στερεό λιπαντικό ενσωματωμένομε μέταλλο όπως μπρούτζο, ενσωματωμένο γραφίτη και MoS2 μέσα σε αυτό ως λιπαντικό. Υιοθετείται ειδική τεχνολογία για την σταθερή ενσωμάτωση της ίδιας της λίπανσης και, εν τω μεταξύ, αφήνοντας ομοιόμορφα κατανεμημένο χώρο μέσα σε αυτό, έτσι ώστε το λιπαντικό στο σύνολό του να μπορεί να απορροφά λιπαντικό λάδι ή γράσο πάνω από το 20 τοις εκατό του συνολικού όγκου του.
Ιδιοκτησία και εφαρμογή
Λειτουργία χωρίς λάδι ή κάτω από ανεπάρκεια λαδιού, λάδι κίνησης θερμότητας τριβής και λιπαντικό από την εσωτερική πλευρά προς την επιφάνεια έτσι ώστε να μειωθεί ο συντελεστής τριβής και να βελτιωθεί η απόδοση τριβής φθοράς, που χρησιμοποιείται σε μηχανές διαδοχικής χύτευσης, χαλύβδινους κυλίνδρους στη μεταλλογραφία, μηχανές ορυκτών, πλοία, στροβιλογεννήτριες, υδραυλικά
τουρμπίνες και μηχανές χύτευσης με έγχυση για πλαστικά.
Λίστα μεγεθών Flange Bushing (SPF).
Τα συμπαγή ρουλεμάν λιπαντικού είναι κατασκευασμένα από ανθεκτικά στη φθορά κράματα χαλκού με ένθετα κατασκευασμένα από συμπαγές λιπαντικό.
Λάδια 500SP1-SL1
Ρουλεμάν ορείχαλκου υψηλής αντοχής με ενσωματωμένο συμπαγές λιπαντικό
Τα μεταλλικά ρουλεμάν έχουν χρησιμοποιηθεί ευρέως
Η σειρά Oiles 500SP1 είναι αυτολιπαινόμενα ρουλεμάν που αποτελούνται από βάσεις από κράμα ορείχαλκου υψηλής αντοχής κατασκευασμένες με προηγμένη τεχνολογία χύτευσης και ενσωματωμένα στερεά λιπαντικά. Μπορούν να συνδυαστούν με διάφορους τύπους στερεών λιπαντικών ανάλογα με τις συνθήκες χρήσης.
Εύρος εξυπηρέτησης Συνθήκες λίπανσης Ξηρός Περιοδική λίπανση Εύρος θερμοκρασίας σέρβις
(℃)-40+300 -40 με +150 επιτρεπόμενο μέγ. πίεση επαφής: P
(N/mm2)29 29 επιτρεπόμενο μέγ. ταχύτητα: V
(m/s)0,50 1.00 Επιτρεπόμενο μέγ. Φ/Β τιμή
(N/mm2・m/s)1,65 3.25
Το στερεό λιπαντικό που χρησιμοποιείται, με βάση τον γραφίτη και τα πρόσθετα, είναι ιδανικό για γενική χρήση και κανονικές ατμόσφαιρες.
Για εφαρμογές στις οποίες τα ρουλεμάν είναι εκτεθειμένα σε νερό ή θαλασσινό νερό, υπάρχει ένα ειδικό στερεό λιπαντικό με βάση το MoS2 και άλλα πρόσθετα.
| Συντομογραφία υλικού | |||||
| Υλικό βάσης | Ειδικός ορείχαλκος | Rotguß (Rg7) | Χάλκινο αλουμίνιο (CuAl10Ni) | Χάλκινο (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| επιτρεπτός φέρον φορτίο |
N/mm2 | 100 | 60 | 50 | 70 |
| μέγ. ταχύτητα ολίσθησης |
m/s | 0,25 | 0,17 | 0,33 | 0,17 |
| μέγ. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| πυκνότητα | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| σκληρότητα | HB | >210 | >70 | >150 | >80 |
| αντοχή σε εφελκυσμό | N/mm2 | >750 | >200 | >500 | >360 |
| Όριο τεντώματος | N/mm2 | >450 | >90 | >260 | >150 |
| ένταση | % | >12 | >15 | >10 | >8 |
Συντελεστής θερμικής διαστολής |
ϑ | 19 * 10 -6 Κ -1 | 18 * 10 -6 Κ -1 | 16 * 10 -6 Κ -1 | 18 * 10 -6 Κ -1 |
| Εύρος θερμοκρασίας | °C | -40 έως +300 | -40 έως +400 | -40 έως +400 | -40 έως +400 |
| Συντελεστής τριβής | μ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Όλα τα είδη συρόμενων στοιχείων μπορούν να παραδοθούν ή να παραχθούν κατόπιν αιτήματος.
Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.
