| Ονομασία μάρκας: | viiplus |
| Αριθμός μοντέλου: | Self-lubricating ρουλεμάν |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | According to product specifications |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | η ικανότητα παραγωγής μπορεί να παρασχεθεί σε μεγάλες ποσότητες |

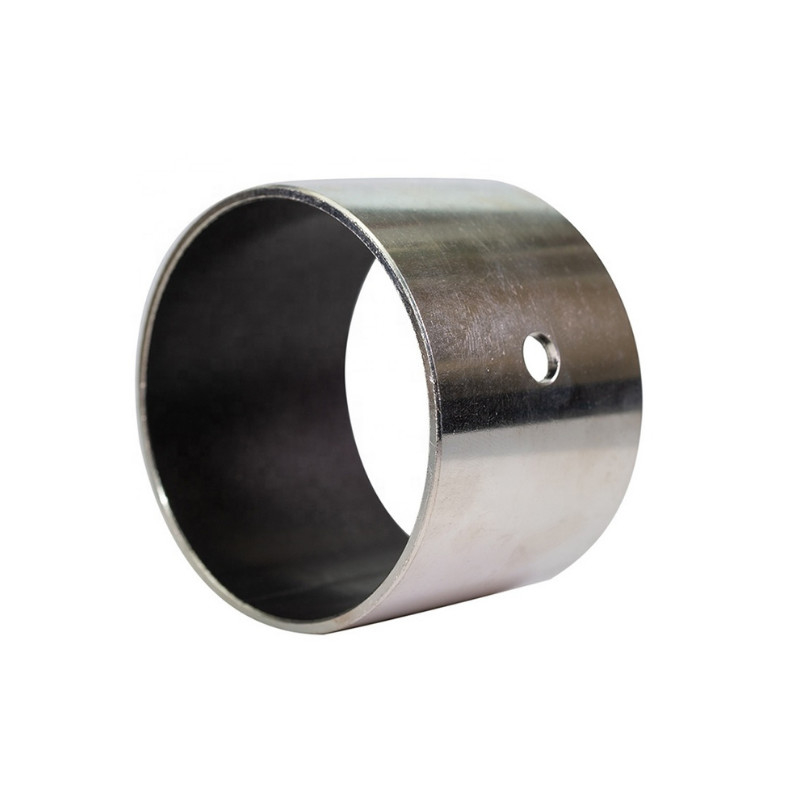

Τα Ίσια Δακτυλίδια MDZB Oil-Free με Επίστρωση Πολλαπλών Στρώσεων Κασσίτερου έχουν σχεδιαστεί για εφαρμογές υψηλής απόδοσης, χωρίς λίπανση. Αυτά τα δακτυλίδια διαθέτουν μια μοναδική επίστρωση κασσίτερου πολλαπλών στρώσεων που ενισχύει την αντοχή στη φθορά και την ανθεκτικότητα, εξασφαλίζοντας αξιόπιστη λειτουργία για εκτεταμένες περιόδους.
Ο ίσιος σχεδιασμός των δακτυλιδιών επιτρέπει την εύκολη εγκατάσταση και ενσωμάτωση σε διάφορα μηχανικά συστήματα. Το χαρακτηριστικό χωρίς λάδι εξαλείφει την ανάγκη για τακτική λίπανση, μειώνοντας τις απαιτήσεις συντήρησης και το λειτουργικό κόστος.
Η επίστρωση κασσίτερου πολλαπλών στρώσεων όχι μόνο βελτιώνει την αντοχή στη φθορά, αλλά παρέχει και προστασία από τη διάβρωση, ενισχύοντας τη διάρκεια ζωής των δακτυλιδιών σε απαιτητικά περιβάλλοντα. Αυτή η επίστρωση συμβάλλει επίσης στην ομαλή λειτουργία των δακτυλιδιών, ελαχιστοποιώντας την τριβή και την παραγωγή θερμότητας.
Είτε χρησιμοποιούνται σε κινητήρες, αντλίες ή άλλα περιστρεφόμενα μηχανήματα, τα Ίσια Δακτυλίδια MDZB Oil-Free με Επίστρωση Πολλαπλών Στρώσεων Κασσίτερου προσφέρουν μια στιβαρή και αξιόπιστη λύση για εφαρμογές χωρίς λίπανση. Η υψηλή τους απόδοση και ανθεκτικότητα τα καθιστούν εξαιρετική επιλογή για βιομηχανικές εφαρμογές όπου η αξιοπιστία και η μακροζωία είναι υψίστης σημασίας.
| Τύπος | Ίσιο | Υλικό Δακτυλιδιού | Συντηγμένο Χάλκινο με | Μέγιστη Επιτρεπόμενη Τιμή PV Εύρος (N/mm2•m/s) | 2.1～5.0 |
|---|---|---|---|---|---|
| Μέγιστη Επιτρεπόμενη Τιμή PV (N/mm2•m/s) | 3.6 | Μέγιστο Επιτρεπόμενο Φορτίο (N/mm2) | 49 | Μέγιστη Επιτρεπόμενη Ταχύτητα (m/s) | 0.65 |
| Ταιριάζει στην Οπή Στερέωσης | H7 |
Έχει Λεπτό τοίχωμα και είναι συμπαγές.
・Υλικά
[ M ] Υλικό: Προστιθέμενο στρώμα πληρωτικού
Συντηγμένο Χάλκινο Στρώμα
Μεταλλικό Στρώμα με Επένδυση Χάλυβα (Χαμηλού Ανθρακούχου Χάλυβα: Επίστρωση Κασσίτερου)
Επιτρεπόμενη Θερμοκρασία: -195 ~ 280°C
| Αριθμός Μέρους | Αριθμός Μέρους |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB18-30 | |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 |
MDZB50-60 Συνδυάστε τη μοναδική ευελιξία του
υλικού με την ευελιξία της κατασκευής. Επικοινωνήστε μαζί μας σήμερα. Σας εξοικονομεί χρόνο και χρήμα σε έρευνα, σχεδιασμό και κόστος παραγωγής. Δωρεάν βοήθεια σχεδιασμού. Ποιοτικά δακτυλίδια και ρουλεμάν. Προσαρμοσμένες λύσεις αυτολιπαινόμενων ρουλεμάν.
Τα δακτυλίδια, ή τα απλά ρουλεμάν, λειτουργούν με ολισθαίνουσα κίνηση μεταξύ των κινούμενων επιφανειών. Τα δακτυλίδια επιλέγονται με βάση την ταχύτητα περιστροφής και το εφαρμοζόμενο φορτίο. Τα περισσότερα δακτυλίδια δεν απαιτούν πρόσθετη λίπανση για να λειτουργήσουν.Τα αυτολιπαινόμενα σύνθετα δακτυλίδια από χαλκό αποτελούνται από ένα στρώμα που είναι συντηγμένο σε μια καφέ λωρίδα. Αυτά τα δακτυλίδια είναι ανθεκτικά στη διάβρωση και κατάλληλα γιαυψηλή θερμοκρασία
εφαρμογές που μπορούν να κατασκευαστούν χωρίς τη χρήση λαδιού που απαιτούν μεγάλους κύκλους λειτουργίας.
·Χάλκινη Πλάτη
1. / Pb 0.01 ~ 0.03mm μείγμα, παρέχει μια εξαιρετική αρχική μεμβράνη μεταφοράς, η οποία καλύπτει αποτελεσματικά την επιφάνεια επαφής της συναρμολόγησης της υποδοχής, σχηματίζοντας μια μεμβράνη στερεού λιπαντικού τύπου οξειδίου.
2. συντηγμένη χάλκινη σκόνη 0.20-0.35mm, παρέχει μέγιστη θερμική αγωγιμότητα μακριά από την επιφάνεια του δακτυλιδιού, χρησιμεύει επίσης ως δεξαμενή για το μείγμα -μολύβδου.
| Χάλκινη Πλάτη + Πορώδες Χάλκινο Sinter + + Μόλυβδος | Υλικό στήριξης |
| χάλκινο επιχρωμιωμένο0.7-2.3mm | Ενδιάμεσο στρώμα |
| Συντηγμένο χάλκινο0.2-0.3mm | Στρώμα ολίσθησης |
| Τεχνικά Στοιχεία Χάλκινου Δακτυλιδιού | Ελαστικότητα |
| 140 N/mm² | Εύρος Θερμοκρασίας |
| -195°C +300°C | Όριο Ταχύτητας Ολίσθησης |
| 5 m/s | Συντελεστής Τριβής |
| 0.03 - 0.18 | Τιμή Ορίου (Ξηρό) |
| 4.3 N/mm² × m/s | Τιμή Ορίου (Λάδι) |
Χαρακτηριστικά Μεταλλικού-Πολυμερικού Χάλκινου Ρουλεμάν Χαρακτηριστικά Δακτυλιδιού
Διαθεσιμότητα
Δίσκος ώσης
| Λειτουργική Απόδοση | |
| Τραχύτητα επιφάνειας άξονα, Ra | Ξηρό |
| Πολύ Καλό | Λιπαινόμενο με νερό |
| Καλό | Λιπαινόμενο με υγρό διεργασίας |
| Μέτριο | Λιπαινόμενο με νερό |
| Καλό | Λιπαινόμενο με υγρό διεργασίας |
| Ιδιότητες Απλού Ρουλεμάν | ΓΕΝΙΚΑ | Μονάδα | |
| Τιμή | Μέγιστο φορτίο, p | Δυναμικό | N/mm2 |
| 140 | Δυναμικό | N/mm2 | |
| 140 | Θερμοκρασία λειτουργίας | Μέγιστο | °C |
| -200 | Μέγιστο | °C | |
| 280 | Συντελεστής γραμμικής θερμικής διαστολής | Κάθετα στην επιφάνεια | 10-6/K |
| 18 | |||
| Κάθετα στην επιφάνεια | 10-6/K |
| 36 | ||
| ΛΙΠΑΙΝΟΜΕΝΟ ΜΕ ΛΑΔΙ | Μέγιστη ταχύτητα ολίσθησης, U | m/s |
| 5 | Μέγιστος παράγοντας pU | N/mm2 x m/s |
| 5 | Συντελεστής τριβής |
| 0.02 - 0.25 * | ||
| ΛΙΠΑΙΝΟΜΕΝΟ ΜΕ ΛΑΔΙ | Μέγιστη ταχύτητα ολίσθησης, U | N/mm2 x m/s |
| 5 | Μέγιστος παράγοντας pU | N/mm2 x m/s |
| 5 | Συντελεστής τριβής |
| 0.02 - 0.12 | |||
| ΣΥΣΤΑΣΕΙΣ | Τραχύτητα επιφάνειας άξονα, Ra | Λιπαινόμενο | µm |
| 0.3 - 0.5 | Λιπαινόμενο | µm | |
| ≤ 0.05 - 0.4 * | Σκληρότητα επιφάνειας άξονα | ||
Μη σκληρυμένο αποδεκτό, βελτιωμένη διάρκεια ζωής ρουλεμάν > 200 HB
Περιοχές εφαρμογής
Αυτός ο τύπος ρουλεμάν χρησιμοποιείται ακτινικά ή αξονικά, ιδιαίτερα στις βιομηχανίες χάλυβα και τσιμέντου.Βιομηχανικό
: αεροδιαστημική, γεωργικός εξοπλισμός, εξοπλισμός κατασκευών, εξοπλισμός χειρισμού υλικών, μηχανές διαμόρφωσης - μέταλλο, πλαστικό και καουτσούκ; εξοπλισμός γραφείου, ιατρικός και επιστημονικός εξοπλισμός, εξοπλισμός συσκευασίας, πνευματικά και υδραυλικά κυλινδροι εξοπλισμού, αντλίες και κινητήρες, σιδηρόδρομοι και τραμ, μηχανές κλωστοϋφαντουργίας, βαλβίδες κ.λπ.Άλλο
Τυπικές Εφαρμογές Χάλκινου Δακτυλιδιού
Μπορεί να πληροί τα απαιτητικά κριτήρια μεγάλης διάρκειας ζωής και απροβλημάτιστης απόδοσης με ή χωρίς λιπαντικό, ειδικά για απαιτήσεις υψηλής χημικής αντοχής.
Το δακτυλίδι Bronze Backed χρησιμοποιείται ευρέως στη μεταλλουργία χάλυβα σε εφαρμογές όπως δακτυλίδια αυλακώσεων κυλίνδρων μεταγενέστερων μηχανών χύτευσης, αντλίες έγχυσης σκυροδέματος και κοχλιοφόροι μεταφορείς για σκυρόδεμα. Μπορούν επίσης να κατασκευαστούν από χαλύβδινα περιβλήματα ή να μετατραπούν σε φλαντζωτά δακτυλίδια που μπορούν να κινούνται τόσο σε ακτινική όσο και σε αξονική κατεύθυνση.
