Ονομασία μάρκας: | VIIPLUS |
Αριθμός μοντέλου: | πιάτο ένδυσης χαλκού |
MOQ: | Διαπραγματεύσιμος |
τιμή: | διαπραγματεύσιμα |
Όροι πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | 7000000 κομμάτι/κομμάτια μια εβδομάδα |

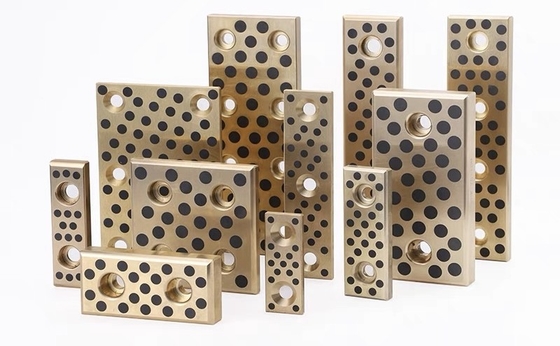

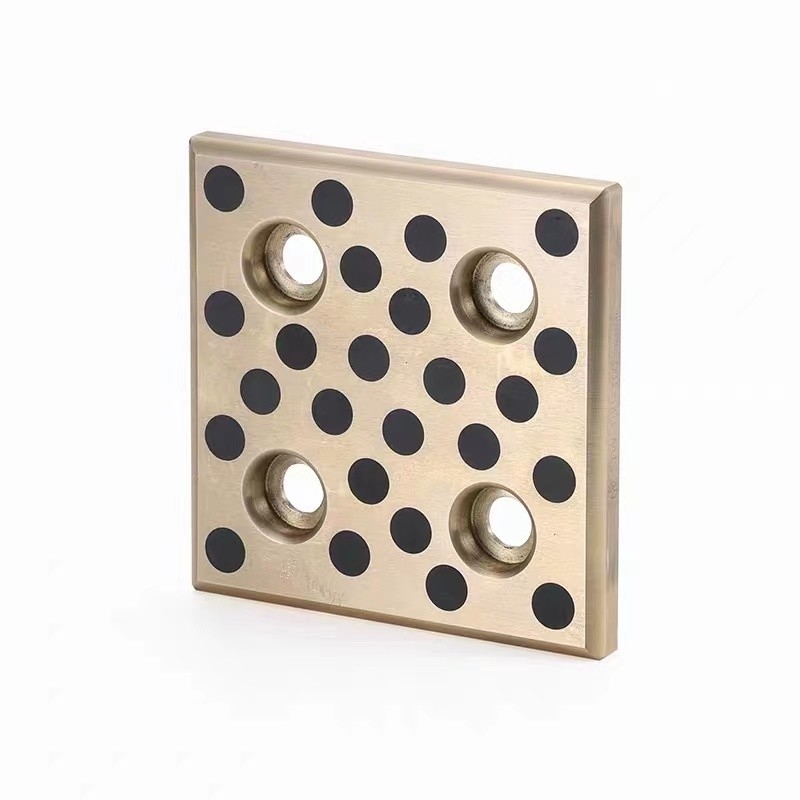

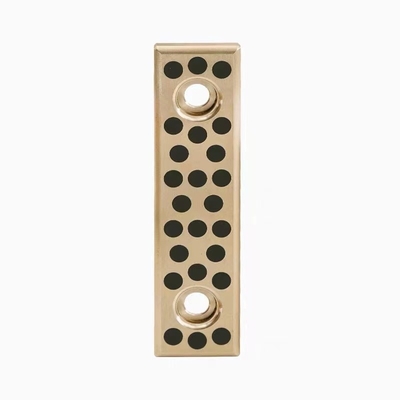

Η CAM Upper Bronze Plate, που διαθέτει την τεχνολογία αυτολύμανσης CUP,είναι ένα κατασκευασμένο με ακρίβεια κατασκευαστικό στοιχείο που έχει σχεδιαστεί για να παρέχει εξαιρετική αντοχή στην φθορά και ομαλή λειτουργία σε μια σειρά βιομηχανικών εφαρμογώνΑυτή η μπρούντζινη πλάκα είναι κατασκευασμένη από υλικά υψηλής ποιότητας, εξασφαλίζοντας αντοχή και μακροχρόνια απόδοση.
Το χαρακτηριστικό αυτολύμανσης CUP (Cast-in-Place) εξαλείφει την ανάγκη για εξωτερική λίπανση, μειώνοντας τις απαιτήσεις συντήρησης και βελτιώνοντας την λειτουργική απόδοση.Η τεχνολογία αυτή εξασφαλίζει σταθερή παροχή λιπαντικού στις επιφάνειες επαφής, ελαχιστοποιώντας την τριβή και την φθορά, ακόμη και υπό υψηλά φορτία και ταχύτητες.
Η CAM Upper Bronze Plate προσφέρει εξατομικευμένες επιλογές μεγεθών για να καλύψει τις ειδικές απαιτήσεις εφαρμογής.διασφάλιση βέλτιστης απόδοσης και αξιοπιστίαςΌταν είναι ένα πρότυπο μέγεθος ή μια μοναδική διάσταση, μπορούμε να κατασκευάσουμε την πλάκα με ακριβείς προδιαγραφές.
Εκτός από τις ιδιότητες αυτοβλύσματος και τη δυνατότητα προσαρμογής, η CAM Upper Bronze Plate παρουσιάζει επίσης εξαιρετική αντοχή στη διάβρωση και μηχανικές ιδιότητες.Αντέχει σε ακραίες θερμοκρασίες και σκληρά περιβάλλοντα., καθιστώντας το κατάλληλο για χρήση σε ένα ευρύ φάσμα βιομηχανικών συνθηκών.
Συνολικά, η CAM Upper Bronze Plate με τεχνολογία αυτολύμανσης CUP και προσαρμοσμένο μέγεθος είναι μια ισχυρή και αξιόπιστη λύση για βιομηχανικές εφαρμογές που απαιτούν υψηλές επιδόσεις και αντοχή.Η ακριβής μηχανική και το καινοτόμο σχεδιασμό του το καθιστούν αξιόπιστη επιλογή για την εξασφάλιση ομαλής και αποτελεσματικής λειτουργίας.
Ανθεκτικός στη διάβρωση αυτοβλύσιμος πλάκας φθοράς πλάκας χαλκού γραφίτη
Πλάκα κάμερας για το μπλοκ αναγκαστικού ακολούθησης Στάμπαρισμα πεθαίνει Συστατικά τρύπησης CKFV CKFW CKFC CKFB
Συστατικά συστοιχιών καμπύλης ρεύμα:CAM ανώτερη πλάκα CUP
CAM Upper Plate, τυποποιημένο χωρίς λάδι εξαρτήμα για το μεταλλικό τυπωτικό μητρώο.
Πρότυπο: 25CUP
25CUPW χάλκινο υλικό: κράμα χαλκού + στερεό λιπαντικό χωρίς λάδι
25CUPF υλικό χυτοσίδερου: FC250 + Ανεξαρτώμενο από λάδι στερεό λιπαντικό
25CUPI υλικό χάλυβα: S45C + Ακατέργαστο στερεό λιπαντικό
25CUPS Συμπυκνωμένο υλικό: Συμπυκνωμένο κράμα
Σχήμα
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
Κωδικός κατασκευαστή
Η Επιτροπή μπορεί να αποφασίσει αν θα εφαρμόσει την παρούσα οδηγία.
Σύνθεση και ιδιότητες | ||||||||||||||||
dg | ΔΙΝ | Υλικό - Όχι, όχι, όχι. έντυπο παράδοσης1) |
Ονομασία | Πρότυπο ASTM | Αναλογικά βάρη | Φυσικές ιδιότητες (μίν.) | ||||||||||
Τύπος | Συσκευές από χάλυβα - Όχι, όχι, όχι. |
ΔΙΝ | ΑΣΤΜ | Σφιχτότητα | 00,2% Διάταξη |
Τράβηγμα Δυνατότητα |
Διάταξη | Εμοδούλος | Σκληρότητα | Εφαρμογή | ||||||
Σύμβολο | Ρ | δy | δT | |||||||||||||
Μονάδα | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
01 | 1705 | 2.1090.01 | ΚουΣn7ZnPb | Β 584 | C932 00 | Cu 81 - 85 Σν 6 - 8 Zn 3 - 5 Pb 5 - 7 επιτρεπόμενο μέγιστο ποσοστό μερίδων Νι 2.0 Sb 0.3 |
Cu 81 - 85 Σν 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Τύπος υλικό για την οι περισσότερες αιτήσεις διεθνές τυποποιημένο |
||
2.1090.03 | ΚουΣn7ZnPb | Β 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
2.1090.04 | ΚουΣn7ZnPb | Β 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
02 | 1705 | 2.1061.01 | CuSn12Pb | δεν έχει ακόμη τυποποιηθεί | Cu 84 - 87 Σν 11 - 13 Pb 1 - 2 επιτρεπόμενο Ni 0,8 - 1.5 μέγιστο ποσοστό μερίδων Νι 2.0 Sb 0.2 Π 0.2 |
Κου 85 - 88 Σν 10 - 12 Πβ 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Υλικό για υψηλή φορτία και/ή στρες διάβρωσης επίθεση διεθνής μόνο εν μέρει τυποποιημένο |
|||
2.1061.03 | CuSn12Pb | δεν έχει ακόμη τυποποιηθεί | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
2.1061.04 | CuSn12Pb | Β 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
03 | 1714 | 2.0975.01 | CuAl10Ni | Β 584 | C955 00 | C u min. 75 Αλ 8.5 - 11.0 Ni 4.0 - 6.5 Φε 3,5 - 5.5 επιτρεπόμενο μέγιστο ποσοστό μερίδων Μν 3.3 |
Ελάχιστο 78 Αλ 10 - 11.5 Νι 3 - 5.5 Φε 3 - 5 Μέγιστο 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Υλικό για ακραίες φορτίες και/ή υψηλή διαβρωτικό περιβάλλοντα διεθνές τυποποιημένο |
||
2.0975.02 | CuAl10Ni | Β 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
2.0975.03 | CuAl10Ni | Β 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
2.0975.04 | CuAl10Ni | Β 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
04 | 1709 | 2.0598.01 | CuZn25Al5 | Β584 | C863 00 | Cu 60 - 67 Αλ 3 - 7 Φε 1,5 - 4 Mn 2,5 - 5 Ξεκούραση Zn επιτρεπόμενο μέγιστο ποσοστό μερίδων Όχι, όχι, όχι, όχι, όχι. |
Cu 60 - 66 Αλ 5 - 7.5 Φε 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Όχι περισσότερο από 1. |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Υλικό για υψηλότερα φορτία χωρίς Η επιθετική ενέργεια. διεθνές εν μέρει τυποποιημένο σε μεγάλη έκταση |
||
2.0598.02 | CuZn25Al5 | Β 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
2.0598.03 | CuZn25Al5 | Β 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
05 | 1705 | 2.1052.01 | ΚουΣn12 | δεν έχει ακόμη τυποποιηθεί | Cu 84 - 88 Σν 11 - 13 Pb 1 Νι 2.0 Sb 0.2 Π 0.2 |
Κου 85 - 88 Σν 10 - 12 Πβ 1 - 1.5 Νί 0,8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Υλικό με Καλή αντοχή στην φθορά Τάνση, διάβρωση και θαλασσινό νερό ανθεκτικό διεθνές εν μέρει τυποποιημένο |
|||
2.1052.03 | ΚουΣn12 | δεν έχει ακόμη τυποποιηθεί | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
2.1052.04 | ΚουΣn12 | δεν έχει ακόμη τυποποιηθεί | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
1) έντυπο παράδοσης: .01 = χύτευση άμμου. .02 = βαρυτικό χύτεμα. .03 = κεντροαποσταλτικό χύτεμα. .04 = συνεχής χύτευση |
Σχήμα | W | Α | Τ | W1 | Α1 | L2 | d | S |
25CUPW 25CUPF 25CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
200 | 75 | 25 | 25 | |||||
240 | 90 | 30 | 30 | |||||
85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
240 | 90 | 30 | ||||||
300 | 80 | 30 | ||||||
350 | 90 | 40 | ||||||
100 | 200 | 75 | 25 | |||||
240 | 90 | 30 | ||||||
300 | 80 | 30 | ||||||
350 | 90 | 40 |
Να Φοράτε Πλάκες, Τράπεζες, Φακελάκια και Παπούτσια
Τα κομμάτια μπορούν να προμηθευτούνται σε διάφορα μεγέθη και σχήματα, με διαστάσεις που κυμαίνονται από λίγα εκατοστά έως μήκη 12 ποδιών ή και περισσότερο.Παρέχονται σαμπάνες για να διασφαλιστεί ότι όλη η επιφάνεια είναι λιπαρή.
Οι πινακίδες φθοράς μπορούν να παραγγελθούν με όλα τα κράματα χάλκινου που πουλάμε.
VIIPLUSΕιδικεύεται στην εξαγωγή, την χονδρική πώληση και την προμήθεια μιας σειράς ποιοτικών πλακών από χαλκό γεμάτων γραφίτη που χρησιμοποιούνται σε κυλίνδρους χάλυβα και μηχανές μεταλλικών.Η προσφερόμενη θάμνος σχεδιάστηκε σύμφωνα με τις ανάγκες των πελατών μας και εκτιμάται ιδιαίτερα από τους γνωστούς πελάτες μαςΕκτός αυτού, η Busch που παρέχεται σχεδιάζεται από τους εμπειρογνώμονες των προμηθευτών μας χρησιμοποιώντας πρώτης κατηγορίας πρώτες ύλες και σύγχρονη τεχνολογία σύμφωνα με τα καθιερωμένα βιομηχανικά πρότυπα.
Οι πλάκες φθοράς καθοδηγούν και ελέγχουν τη γραμμική κίνηση όταν υπάρχουν βαριές δυνάμεις.Προσφέρει διάφορα είδη πλακών φθοράς από χάλκινο, που κυμαίνονται από ατέλειωτες πλάκες χύτευσης από χάλκινο χάλκινο μέχρι πλήρως τελειωμένα μηχανικά εξαρτήματα.
Πλακέτες φθοράς
Οι πλάκες φθοράς χρησιμοποιούνται για την καθοδήγηση και τον έλεγχο της γραμμικής κίνησης όταν υπάρχουν μεγάλες δυνάμεις που πρέπει να αγωνιστείτε.Βρίσκουν πολλές άλλες εφαρμογές στα καλούπια., ειδικά μηχανήματα και βαρύ εξοπλισμό.
Η VIIPLUS παράγει ανθεκτικές στην φθορά πλάκες που πληρούν όλα τα βιομηχανικά πρότυπα.Οι πλάκες φθοράς VIIPLUS είναι διαθέσιμες σε ένα ευρύ φάσμα τυποποιημένων ιντσών και μετρικών μεγεθών και είναι διαθέσιμες σε χάλυβα ή αλουμίνιο χάλκινο με ή χωρίς αυτολύσιμο γραφίτη.
Εάν ένα τυποποιημένο φύλλο δεν λειτουργεί, το VIIPLUS μπορεί οικονομικά να δημιουργήσει προσαρμοσμένες διαμορφώσεις για ειδικά μεγέθη, μοτίβα τρυπών ή μοτίβα γραφίτη.
Τα προστατευτικά ιμάντα είναι παρόμοια με τα πλακάκια φθοράς από μπρούντζο με στερεό προϊόν λιπαντικού (γραφίτη), αλλά είναι διαθέσιμα σε ευρύτερο φάσμα μεγεθών.
Τώρα προσφέρουμε μια τυποποιημένη σειρά από αυτολουμπριζόμενες ταινίες φθοράς από γραφίτη
1Επιτρέπει τη λειτουργία χωρίς συντήρηση και μακροχρόνια.
2.Είναι κατάλληλο για υψηλά στατικά και δυναμικά φορτία.
3.Με χαμηλό και ομοιόμορφο συντελεστή τριβής και χωρίς επιδράσεις γλιστρίματος;
4.Είναι κατάλληλο για βρώμα, διάβρωση, φόρτωση με σοκ και φόρτωση με άκρη.
5Το βασικό υλικό παρείχε καλή ικανότητα απορρόφησης κρούσεων.
6.Μπορεί να χρησιμοποιηθεί σε ευρύ εύρος θερμοκρασιών·
7.Είναι κατάλληλο για κίνηση προς τα εμπρός και προς τα πίσω, στροφή και ταλαντώσεις με συχνότητα εκκίνησης και δυσκολία στη δημιουργία ελαιοειδών ταινιών.
8Με χαμηλό ποσοστό φθοράς και μακρά διάρκεια ζωής.
Φόρεμα πλάκας Στερεόμετρα Χάλκινο Bushing Graphite Χάλκινη πλάκα
Υλικό | CuZn25Al5 | ΚουSn5Pb5Zn5 | CuAl10Ni5Fe5 | ΚουΣn12 | CuZn32Al5Ni3 |
Σφιχτότητα | 8 | 8.9 | 7.8 | 8.9 | 8 |
HB σκληρότητα | >210 | > 70 | > 150 | > 95 | > 280 |
Δυνατότητα τράβηξης N/mm2 | > 750 | > 200 | > 600 | > 260 | >540 |
Δυνατότητα επιδόσεων N/mm2 | > 450 | > 90 | > 260 | > 150 | > 450 |
% επιμήκυνση | >12 | >15 | > 10 | > 8 | > 0.3 |
Συντελεστής γραμμική επέκταση |
1.9x10-5/°C | 10,8x10-5/°C | 1.6x10-5/°C | 10,8x10-5/°C | 10,8x10-5/°C |
Μέγιστη θερμοκρασία. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
Μέγιστο φορτίο N/mm2 | 100 | 60 | 50 | 70 | 150 |
Μέγιστη ταχύτητα (από ξηρά) m/min | 15 | 10 | 20 | 10 | 15 |
Μαξ. PV Δοκιμαστικό σύστημα |
200 | 60 | 60 | 80 | 200 |
Διαμόρφωση από συμπίεση 300N/mm2 |
< 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm | < 0,005 mm |
·Προσφέρει μακροχρόνια επιφάνεια φθοράς
·Λιγός συντελεστής τριβής
·Καμία προτρυπή δεν ισοδυναμεί με την ευελιξία του μοντέλου εγκατάστασης
Οι πλάκες φθοράς ή οι επένδυση χρησιμοποιούνται για την πρόληψη ζημιών στις κύριες μηχανές λόγω τριβής ή πρόσκρουσης και για την αύξηση της ζωής της μηχανής.
Παραδείγματα μηχανών ή κατασκευαστικών στοιχείων που ενδέχεται να απαιτούν πλάκες φθοράς ή επικάλυψη είναι:
·Μεταλλουργοί
·Μεταλλουργοί
·Εξοπλισμός χύτευσης
·Εξοπλισμός για εργοστάσια χάλυβα και αλουμινίου
·Εξοπλισμός βαρέος για τη μετακίνηση και την επικάλυψη γης
Άλλες εφαρμογές για ανθεκτικό στην τριβή χάλυβα περιλαμβάνουν:
·Βάλε τις λεπίδες
·Ελικόπτερα
·Καραβίδες
·Εργαλεία εξόρυξης
·Τα τσιπς
·Εφαρμογές πρέσας χτύπησης
·Εφαρμογές πρέσας χτύπησης
Βάλε τα δαχτυλίδια.
·Να βάζετε τα τμήματα
·Σκρεπαστήρες φλιτζάνων
Τα προϊόντα Wear Plate και Wear Products διατίθενται σε:
