| Ονομασία μάρκας: | REPLACEMENT PLAIN BEARINGS |
| Αριθμός μοντέλου: | Ο γραφίτης JFB SL2 σύνδεσε το βαλμένο φλάντζα δακτύλιο χαλκού |
| MOQ: | ΣΎΝΤΡΟΦΟΣ--ΔΙΑΤΑΓΗ ΔΑΚΤΥΛΙΟΙ ΣΥΝΗΘΕΙΑΣ |
| τιμή: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Όροι πληρωμής: | TT ΕΚ ΤΩΝ ΠΡΟΤΈΡΩΝ, L/C, WESTERN UNION |
| Ικανότητα εφοδιασμού: | ΤΥΠΟΠΟΙΗΜΕΝΟΙ ΔΑΚΤΥΛΙΟΙ ΑΝΟΧΗΣ |

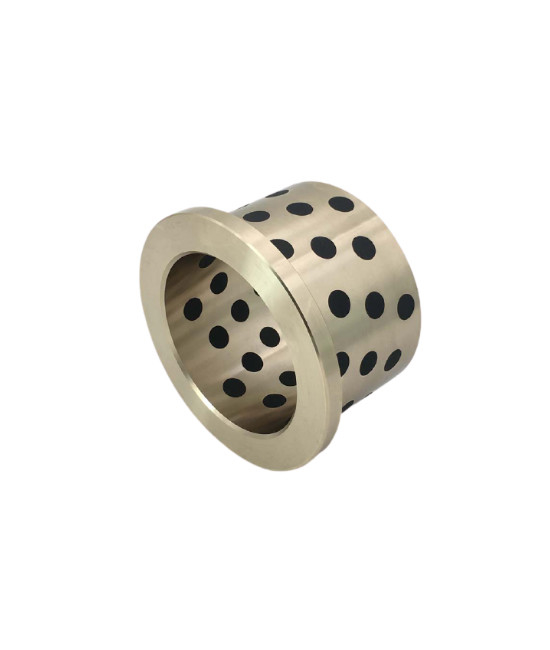

Η αλεξίπτωτη κατσαρόλα με κολάρο, η οποία διαθέτει ιδιότητες αυτολύμανσης, είναι ένα εξαιρετικά αποτελεσματικό και φιλικό προς συντήρηση κατασκευαστικό στοιχείο που έχει σχεδιαστεί για διάφορες βιομηχανικές εφαρμογές.Η απουσία ανάγκης λιπαντικής ύλης μειώνει σημαντικά το κόστος λειτουργίας και τις απαιτήσεις συντήρησηςΗ ενίσχυση του κολάρου ενισχύει τη δομική ακεραιότητα και αντοχή του θάμνου,διασφάλιση σταθερής και αξιόπιστης απόδοσης ακόμη και υπό υψηλά φορτίαΤο υλικό αυτολύμανσης εξασφαλίζει ομαλή λειτουργία και μειωμένη τριβή, συμβάλλοντας στη συνολική αποτελεσματικότητα και μακροζωία.
Αυτολυσσόμενη βουβίδα - Αντοχή στη μακροχρόνια φθορά
ΔΙΚΑΣΙΚΕΣ ΚΑΙ ΚΑΤΑΣΙΚΕΣ ΚΑΙ ΚΑΤΑΣΙΚΕΣ
Επιλέξτε από την επιλογή μαςεαυτός-λιπαντικάβουσγάρια, συμπεριλαμβανομένων των λαβαρίδων με ελαιόλαδο, των λαβαρίδων με στεγνό ρεύμα, και πολλά άλλα.
Υλικό:Γράφιτος από χαλκό

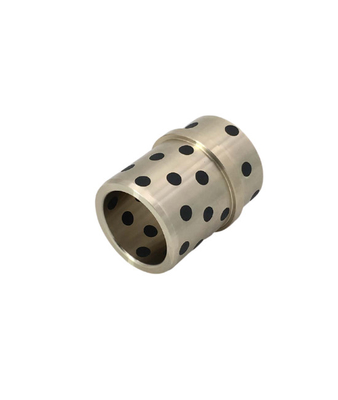

Χρησιμοποίηση:Οδηγός θάμνος με κολάρο (για το κέντρο μεταξύ δύο πλάκες), μπρούντζι με μη υγρό λιπαντικό. Το υλικό για την αυτο-λιπαντική μειώνει τις ανάγκες συντήρησης.
Οδηγός θάμνοι DIN 9834 / ISO 9448, χάλκινος, χωρίς συντήρηση με κολάρο πρότυπο SO#50SP2

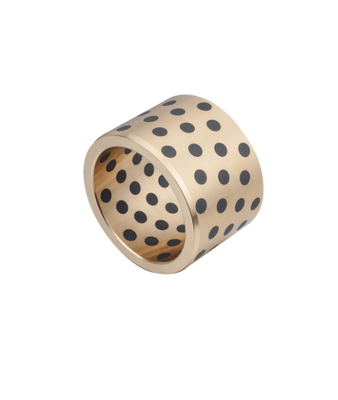

Το Solid Bronze Bearing κατασκευάζεται από υψηλής αντοχής χαλκό μαγγανίου που είναι συνδεδεμένο με στερεά λιπαντικά.Παρέχουμε επίσης μια ευρέως προαιρετική επιλογή από CuSn5Pb5Zn5, CuAl10Fe5Ni5, CuSn12 και άλλα υλικά προτύπου.
Ειδικά η εταιρεία μας έχει αναπτύξει τα στερεά λιπαντικά SL4 για εφαρμογές που έρχονται σε επαφή με το νερό, όπως αεροσκάφη, προπέλες, πλοία, ναυπηγεία, υπεράκτιες πλατφόρμες, υδραυλικές ανεμογεννήτριες κλπ.
Τα προϊόντα αυτά χρησιμοποιούνται κυρίως σε εφαρμογές υψηλού φορτίου και μέτριας ταχύτητας.Έχουμε επίσης τη δυνατότητα να αναπτύξουμε αυτούς τους θάμνους και τα πιάτα σύμφωνα με οποιεσδήποτε προδιαγραφές των πελατών μας.
| Σύνθεση και ιδιότητες | ||||||||||||||||
| dg | ΔΙΝ | Υλικό - Όχι, όχι, όχι. έντυπο παράδοσης1) |
Ονομασία | Πρότυπο ASTM | Αναλογικά βάρη | Φυσικές ιδιότητες (μίν.) | ||||||||||
| Τύπος | Συσκευές από χάλυβα - Όχι, όχι, όχι. |
ΔΙΝ | ΑΣΤΜ | Σφιχτότητα | 00,2% Διάταξη |
Τράβηγμα Δυνατότητα |
Διάταξη | Εμοδούλος | Σκληρότητα | Εφαρμογή | ||||||
| Σύμβολο | Ρ | δy | δT | |||||||||||||
| Μονάδα | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | ΚουΣn7ZnPb | Β 584 | C932 00 | Cu 81 - 85 Σν 6 - 8 Zn 3 - 5 Pb 5 - 7 επιτρεπόμενο Μέγιστες μερίδες Νι 2.0 Sb 0.3 |
Cu 81 - 85 Σν 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Τύπος υλικό για την οι περισσότερες αιτήσεις διεθνές τυποποιημένο |
||
| 2.1090.03 | ΚουΣn7ZnPb | Β 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | ΚουΣn7ZnPb | Β 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | δεν έχει ακόμη τυποποιηθεί | Cu 84 - 87 Σν 11 - 13 Pb 1 - 2 επιτρεπόμενο Ni 0,8 - 1.5 Μέγιστες μερίδες Νι 2.0 Sb 0.2 Π 0.2 |
Κου 85 - 88 Σν 10 - 12 Πβ 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Υλικό για υψηλή φορτία και/ή στρες διάβρωσης επίθεση διεθνής μόνο εν μέρει τυποποιημένο |
|||
| 2.1061.03 | CuSn12Pb | δεν έχει ακόμη τυποποιηθεί | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | Β 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | Β 584 | C955 00 | C u min. 75 Αλ 8.5 - 11.0 Ni 4.0 - 6.5 Φε 3,5 - 5.5 επιτρεπόμενο Μέγιστες μερίδες Μν 3.3 |
Ελάχιστο 78 Αλ 10 - 11.5 Νι 3 - 5.5 Φε 3 - 5 Μέγιστο 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Υλικό για ακραίες φορτίες και/ή υψηλή διαβρωτικό περιβάλλοντα διεθνές τυποποιημένο |
||
| 2.0975.02 | CuAl10Ni | Β 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | Β 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | Β 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | Β584 | C863 00 | Cu 60 - 67 Αλ 3 - 7 Φε 1,5 - 4 Mn 2,5 - 5 Ξεκούραση Zn επιτρεπόμενο Μέγιστες μερίδες Όχι, όχι, όχι, όχι, όχι. |
Cu 60 - 66 Αλ 5 - 7.5 Φε 2 - 4 Mn 2,5 - 5 Zn 22 - 28 1 το πολύ. |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Υλικό για υψηλότερα φορτία χωρίς Η επιθετική ενέργεια. διεθνές εν μέρει τυποποιημένο σε μεγάλη έκταση |
||
| 2.0598.02 | CuZn25Al5 | Β 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | Β 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | ΚουΣn12 | δεν έχει ακόμη τυποποιηθεί | Cu 84 - 88 Σν 11 - 13 Pb 1 Νι 2.0 Sb 0.2 Π 0.2 |
Κου 85 - 88 Σν 10 - 12 Πβ 1 - 1.5 Νί 0,8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Υλικό με Καλή αντοχή στην φθορά Τάνση, διάβρωση και θαλάσσιο νερό ανθεκτικό διεθνές εν μέρει τυποποιημένο |
|||
| 2.1052.03 | ΚουΣn12 | δεν έχει ακόμη τυποποιηθεί | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | ΚουΣn12 | δεν έχει ακόμη τυποποιηθεί | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 )έντυπο παράδοσης: .01 = χύτευση άμμου. .02 = βαρυτικό χύτεμα. .03 = κεντροφυές χύτευση. .04 = συνεχής χύτευση | ||||||||||||||||
Τεχνικά δεδομένα
| Χάλκινο υλικό |
CuZn25Al6Fe3Mn3 +SL2 |
ΚουΣn5Pb5Zn5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
ΚουΣn12 +SL2 |
|
| Cu% | Ξεκουράσου. | 85 | 80 | 88 | |
| Σν% | - Δεν ξέρω. | 5 | - Δεν ξέρω. | 12 | |
| Pb% | - Δεν ξέρω. | 5 | - Δεν ξέρω. | - Δεν ξέρω. | |
| Zn% | 25 | 5 | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αλ% | 6 | - Δεν ξέρω. | 10 | - Δεν ξέρω. | |
| Ni% | - Δεν ξέρω. | - Δεν ξέρω. | 5 | - Δεν ξέρω. | |
| Φε% | 3 | - Δεν ξέρω. | 5 | - Δεν ξέρω. | |
| Μν% | 3 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Σφιχτότητα | 8.2 g/cm3 | 80,8 g/cm3 | 8.5 g/cm3 | 80,8 g/cm3 | |
| Σκληρότητα | >HB210 | >HB70 | >HB150 | >HB80 | |
| Μέγιστη πίεση φορτίου | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| Μέγιστη γραμμική ταχύτητα | 0.5 m/s (από ξηρά) | 0.4 m/s (από ξηρά) | 0.25 m/s (από ξηρά) | 0.5 m/s (από ξηρά) | |
| Μαξ. PV | 10,65 N/mm2 * m/s | 10,00 N/mm2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/mm2 * m/s | |
| Δυνατότητα τράβηξης | > 750 N/mm2 | > 200 N/mm2 | > 500 N/mm2 | > 360 N/mm2 | |
| Επέκταση | >12 % | > 15% | > 10% | > 8 % | |
| Περιορισμός θερμοκρασίας | -40 ~ +300 oC | -40 ~ +250 oC | -40 ~ +400 oC | -40 ~ +300 oC |
Πρότυπο προϊόντων: ISO 4379 (αντικαθιστά το DIN 1850)
Στερεά λιπαντικά
| Κωδικός | Υλικό | Χαρακτηριστικά | Εφαρμογή |
| SL2 | Σύνθετα από γραφίτη |
Χαμηλή τριβή |
Χρησιμοποιείται ευρέως για μηχανήματα |
| SL4 | +Συνθετικό MoS2 |
Υδατοεπαφή λιπαντικά |
Αυτολύμανση, μέταλλο υψηλής αντοχής, CuZn25Al ή ισοδύναμο, μη συντηρητέες ράβδοι και θάμνοι καθοδήγησης, χάλκινος με στερεό λιπαντικό
Τμήμα αριθ. Αντίστοιχος κωδικός Εσωτερική Ø
dΕξωτερική Ø
DΔιάρκεια
ΑΦλάνγκες F t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 ΣΟΒΦ 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 ΣΟΒΦ 12-18-10 12 18 10 25 3 JFB1212 ΣΟΒΦ 12-18-12 12 18 12 25 3 JFB1215 ΣΟΒΦ 12-18-15 12 18 15 25 3 JFB1220 ΣΟΒΦ 12-18-20 12 18 20 25 3 JFB1225 ΣΟΒΦ 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 ΣΟΒΦ 14-20-15 14 20 15 27 3 Ενσωματωμένα στερεά ελαιωτικά ρουλεμάν Μετρικές φλέβες φυτών Με φτερούγες, αυτολύμανση Τμήμα αριθ. Αντίστοιχος κωδικός Εσωτερική Ø
dΕξωτερική Ø
DΔιάρκεια
ΑΦλάνγκες F t JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 ΣΟΒΦ 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 ΣΟΒΦ 16-22-15 16 22 15 29 3 JFB1618 ΣΟΒΦ 16-22-18 16 22 18 29 3 JFB1620 ΣΟΒΦ 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 ΣΟΒΦ 18-24-15 18 24 15 32 3 JFB1820 ΣΟΒΦ 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2005 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 Ενσωματωμένα στερεά ελαιωτικά ρουλεμάν Μετρικές φλέβες φυτών Με φτερούγες, αυτολύμανση Τμήμα αριθ. Αντίστοιχος κωδικός Εσωτερική Ø
dΕξωτερική Ø
DΔιάρκεια
ΑΦλάνγκες F t JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
