B50 η περίπτωση χαλκού με το γραφίτη τοποθετείται το φέροντα δακτύλιο Oilless
Τόπος καταγωγής | oilless δακτύλιος |
---|---|
Μάρκα | VIIPLUS |
Πιστοποίηση | ISO 9001 |
Αριθμό μοντέλου | oilless δακτύλιοι |
Ποσότητα παραγγελίας min | διαπραγματεύσιμος |
Τιμή | Negotiable |
Συσκευασία λεπτομέρειες | ΕΞΑΓΩΓΗΣ ΞΥΛΙΝΗ ΠΕΡΙΠΤΩΣΗ ΠΑΛΕΤΩΝ ΧΑΡΤΟΚΙΒΩΤΙΩΝ ΞΥΛΙΝΗ |
Χρόνος παράδοσης | 7-25 ημέρες εργασίας |
Όροι πληρωμής | T/T |
Δυνατότητα προσφοράς | από γραφίτη ρουλεμάν βουλωμάτων, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρικό εμπόριο, ρου |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xMaterial | Brass Alloy | Featrue | Maintenance |
---|---|---|---|
Lubricating | Plugged Graphite | Type | Oilless Bush |
Quality | High quality | Size | 50 X 62 X 50 mm |
Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
Υψηλό φως | B50 φέροντες δακτύλιοι περίπτωσης χαλκού,Από γραφίτη φέρων δακτύλιος χαλκού φωλιών,Ο γραφίτης τοποθετείται τους φέροντες δακτυλίους |

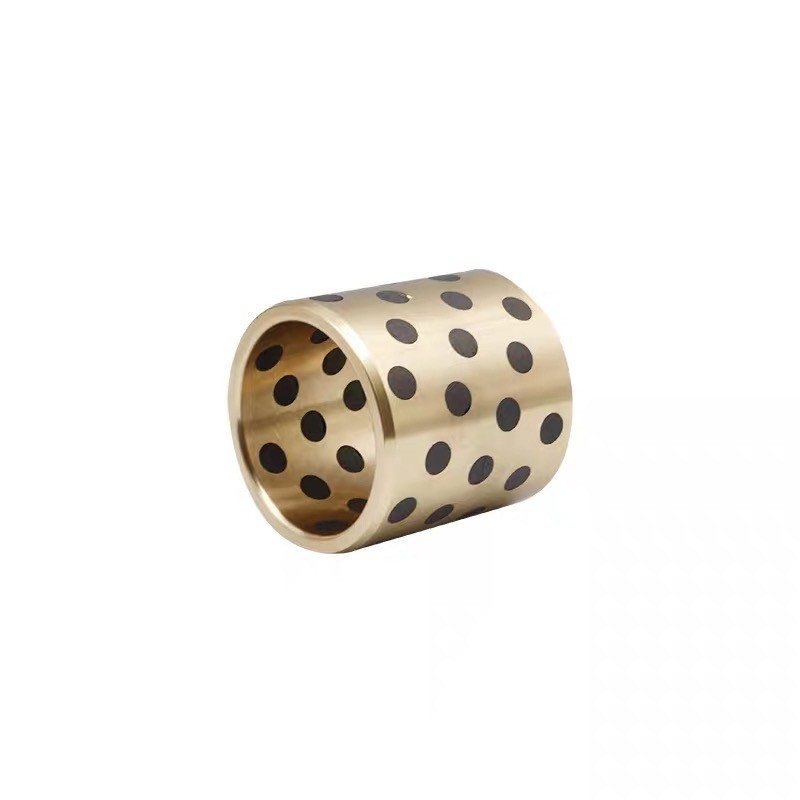

Η θήκη B50 Bronze Case With Graphite Nests Bearing Bushing Oilless είναι ένα εξάρτημα υψηλής απόδοσης σχεδιασμένο για χρήση σε διάφορες βιομηχανικές εφαρμογές όπου απαιτείται λειτουργία χωρίς λίπανση.Κατασκευασμένος από ανθεκτικό μπρούτζο B50, αυτός ο δακτύλιος προσφέρει εξαιρετική αντοχή στη φθορά και μηχανική αντοχή, εξασφαλίζοντας αξιόπιστη απόδοση ακόμη και κάτω από ακραίες συνθήκες.
Το μοναδικό χαρακτηριστικό αυτού του δακτυλίου είναι η ενσωμάτωση φωλιών γραφίτη, οι οποίες παρέχουν εγγενείς ιδιότητες λίπανσης.Αυτός ο αυτολιπαινόμενος σχεδιασμός εξαλείφει την ανάγκη για τακτική λίπανση, μειώνοντας σημαντικά τις απαιτήσεις συντήρησης και το λειτουργικό κόστος.Οι φωλιές γραφίτη συμβάλλουν επίσης στη μείωση της τριβής και της παραγωγής θερμότητας, ενισχύοντας περαιτέρω την απόδοση και τη διάρκεια ζωής του δακτυλίου.
Η ακριβής κατασκευή της θήκης B50 Bronze Case With Graphite Nests Bearing Bushing Oilless εξασφαλίζει τέλεια εφαρμογή και βέλτιστη απόδοση σε διάφορες εφαρμογές.Είτε χρησιμοποιείται σε συστήματα αυτοκινήτων, μηχανήματα ή οποιονδήποτε άλλο βιομηχανικό εξοπλισμό, αυτός ο δακτύλιος προσφέρει μια αξιόπιστη και οικονομική λύση για τη βελτίωση της αντοχής στη φθορά και των ιδιοτήτων λίπανσης των περιστρεφόμενων συγκροτημάτων.
Συνοπτικά, η θήκη B50 Bronze Case With Graphite Nests Bearing Bushing Oilless είναι μια εξαιρετική επιλογή για βιομηχανικές εφαρμογές που απαιτούν λειτουργία χωρίς λίπανση και ανώτερη αντοχή στη φθορά.Η ανθεκτική του κατασκευή, ο αυτολιπαινόμενος σχεδιασμός και η ακριβής κατασκευή του το καθιστούν αξιόπιστο εξάρτημα σε διάφορες βιομηχανικές συνθήκες.
B50 Θήκη Χάλκινο με Φωλιές Γραφίτη Ρουλεμάν ρουλεμάν BG ρουλεμάν ρουλεμάν BRONZO GRAPHITE CAST BRONZE/ GRAPHITE
ΣΤΕΡΕΑ ΛΙΠΑΝΤΙΚΟ ΜΠΡΟΝΖΕ ΔΙΚΤΥΛΕΣ
B50 Μπρονζέ θήκη Φωλιές γραφίτη με ρουλεμάν για βαριά φορτία χαμηλής ταχύτητας
Ρουλεμάν BG με Στερεά Λιπαντικά Μπρούτζινα Δοχεία
1610 16/22x10 Χάλκινη θήκη Φωλιές γραφίτη με ρουλεμάν
Β50 Χάλκινο ρουλεμάν γραφίτη με έμπειρο τμήμα εξυπηρέτησης πελατών
Ρουλεμάν χυτού μπρούτζου C93200 (απλό) για ηλεκτρονική πώληση
B50 1610 16/22x10 μπρούτζινη θήκη με φωλιές γραφίτη Ο δακτύλιος μπρούτζου σας εξοικονομεί χρόνο και χρήμα σε Έξοδα Έρευνας, Σχεδιασμού & Παραγωγής.E-mail τώρα!Μεγάλη Ποικιλία & Επιλογή.Δοχείο & ρουλεμάν χωρίς λάδι.Εξειδίκευση εξυπηρέτησης πελατών.
Κατασκευή:
Ένα συμπαγές λιπαντικό με βάση τον γραφίτη ενσωματώνεται στη χάλκινη μήτρα στο 25-35% της επιφάνειας ολίσθησης.
Τρόπος λειτουργίας: -100°C;+500°C
Τομείς εφαρμογής:
Σε χαμηλές ταχύτητες, ειδικά κάτω από βαριά, μακροχρόνια φορτία σε υγρά και διαβρωτικά περιβάλλοντα
Εξοπλισμός για τη χημική βιομηχανία, τη βιομηχανία γυαλιού και χαρτιού
Βιομηχανικοί κλίβανοι, μηχανές έλασης και χύτευσης
Εκσκαφείς, κινητή γέφυρες και βυθοκόροι αναρρόφησης για μεταλλουργία μεταλλικής σκόνης.Πορώδες μέταλλο
Φυγοκεντρικά χυτά, προσαρμοσμένα κατεργασμένα μπρούτζινα δακτυλίδια, ροδέλες, πλάκες φθοράς.Χωρίς μόλυβδο.Τύπος δακτυλίου: Χάλκινοι δακτύλιοι, Πλάκα μπρούτζου
Ρουλεμάν Cast Bronze C93200 Sleeve (Plein) Online Έκπτωση
Τυπικός δακτύλιος μανίκι από μπρούτζο με πρίζα από γραφίτη
Υλικά κραμάτων
Μοντέλο | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Βαθμός Μάρκες Κίνας GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Χάλυβας+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Διεθνές ISO 1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Χάλυβας+CuSn6Zn6Pb3Fe3Ni5 | - | Β1 |
Γερμανία ΦΑΣΑΡΙΑ |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Χάλυβας+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Ιαπωνικά JIS |
HBsC4 | π.Χ.6 | AIBC3 | π.Χ.3 | π.Χ.6 | FC250 | SUJ2 |
Ηνωμένες Πολιτείες ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Τάξη 40 | 52100 |
British Standard | HTB2 | LG2 | ΑΒ1 | PB4 | LG2 | - | - |
Χημική σύνθεση κράματος υλικού
Χημικά Στοιχεία | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Cu ( % ) | Υπόλοιπο | Υπόλοιπο | Υπόλοιπο | - | - | ||
Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (%) | 6 | - | 10 | - | - | - | - |
Fe ( % ) | 3 | - | 3 | - | - | Υπόλοιπο | Υπόλοιπο |
Mn ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
Si ( % ) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
Pb ( % ) | - | 3 | - | - | 3 | - | - |
Τεχνικές παράμετροι
Εκτέλεση | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Μέγιστο φορτίο P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
Μέγιστη ταχύτητα V ( m/s ) | Ξηρό λάδι 0,45 | 2 | 2 | 0,5 | 0.1 | ||
Μέγιστο PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
Πυκνότητα ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
Αντοχή σε εφελκυσμό (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
Επιμήκυνση ( % ) | > 10 | > 4 | > 10 | - | - | ||
Σκληρότητα (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
Μέγιστη θερμοκρασία (℃) | 300 | 350 | 300 | 400 | 350 | ||
Συντελεστής τριβής.( μ ) | Λίπανση λαδιού: 0,03 | Τριβή (ξηρό): 0,16 |
Ο τυπικός δακτύλιος χάλκινου χιτωνίου με πώμα γραφίτη είναι να ανοίγει κοιλότητες κατάλληλου μεγέθους και εύρυθμης διάταξης στη μεταλλική επιφάνεια τριβής της μήτρας έδρασης και στη συνέχεια να ενσωματώνει ένα χυτευμένο στερεό λιπαντικό με μοναδικές αυτολιπαντικές ιδιότητες στις κοιλότητες (η περιοχή του στερεού λιπαντικού είναι γενικά 25% της επιφάνειας τριβής -35%) και από αυτολιπαινόμενα ρουλεμάν.
Το σώμα βάσης του τυποποιημένου δακτυλίου χάλκινου περιβλήματος από γραφίτη πρέπει να προσδιορίζεται σύμφωνα με τις συνθήκες εργασίας του ίδιου του ρουλεμάν.Τα πιο συχνά χρησιμοποιούμενα υλικά είναι ο ορείχαλκος υψηλής αντοχής, ο μπρούτζος από κασσίτερο, τα χυτά και ούτω καθεξής.Υπάρχουν δύο κύριοι τύποι ενσωματωμένων στερεών λιπαντικών υλικών, ο ένας είναι φυσικός μαύρος μόλυβδος, τεχνητός γραφίτης και σύνθεση MoS2 και ο άλλος συντίθεται με PTFE ως μήτρα.Σύμφωνα με τις συνθήκες λειτουργίας του ρουλεμάν, ο συνδυασμός διαφορετικών μεταλλικών υποστρωμάτων και ενσωματωμένων στερεών λιπαντικών μπορεί να εξασφαλίσει ότι το προϊόν μπορεί να καλύψει τις ειδικές ανάγκες διαφόρων συνθηκών λειτουργίας θερμοκρασίας, φορτίου, κίνησης και μέσων, διασφαλίζοντας παράλληλα σταθερή και αξιόπιστη λειτουργία.
1. Δεν χρειάζεται συσκευή παροχής λαδιού, τρύπα έγχυσης λαδιού, επεξεργασία αυλακώσεων λαδιού
2. Μείωση λειτουργικού κόστους
3. Μείωση χρόνου σχεδίασης
4. Ανακύκλωση λιπαντικών και προστασία του περιβάλλοντος
Στερεό Λιπαντικό | ||
Λιπαντική ουσία | Χαρακτηριστικά | Τυπική εφαρμογή |
SL1 Graphite+add | Εξαιρετική αντοχή σε χημικές επιθέσεις και χαμηλή τριβή. Όριο θερμοκρασίας 400 ℃ | Σουίτα για γενικά μηχανήματα και υπό ατμόσφαιρα |
SL4 PTFE+Πρόσθετα | Χαμηλότερη στην τριβή και το καλό της λίπανσης του νερού, Θερμ.όριο 300℃ | Το πλοίο, ο υδραυλικός στρόβιλος, ο αεριοστρόβιλος κ.λπ |
Αυτολιπαινόμενοι δακτύλιοι,Προμηθευτής Μπους χωρίς λάδιΑπό την Κινα
Είμαστε κορυφαίος κατασκευαστής και προμηθευτής κουζινών χωρίς λάδι και το προϊόν μας αποτελείται από καλή ποιότητα.
Ο δακτύλιος χωρίς λάδι, ενσωματωμένος σε στερεά λιπαντικά χωρίς λάδι, είναι ένας νέος τύπος στερεού κράματος χαλκού, το οποίο ενσωματώνεται ομοιογενώς με ένα στερεό λιπαντικό στο σώμα του.
Σπάει το όριο του γενικού ρουλεμάν, του οποίου η λίπανση εξαρτάται από το φιλμ λαδιού.
Έτσι είναι κατάλληλο για υψηλές θερμοκρασίες, βαριά χρήση, αντιδιαβρωτική προστασία ή όταν το λάδι είναι δύσκολο να εισαχθεί.
Η απόδοσή του διπλασιάζεται τόσο στη σκληρότητα όσο και στην τριβή.
Τώρα εφαρμόζεται ευρέως σε μηχανές διαδοχικής χύτευσης, χαλύβδινους κυλίνδρους στη μεταλλογραφία, ορυκτές μηχανές, πλοία, ατμοστρόβιλους, υδραυλικούς στρόβιλους και μηχανές χύτευσης με έγχυση πλαστικού.
Χάλκινο δακτύλιο γραφίτη JDB (χωρίς λάδι) χιτώνιο 50 x 62 x 50 mm

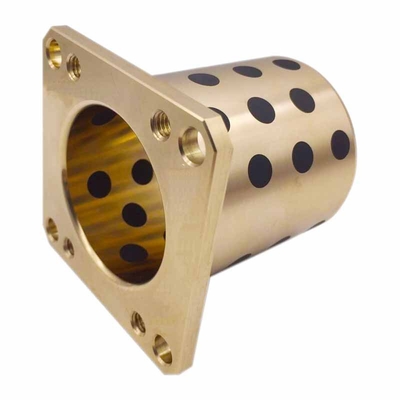

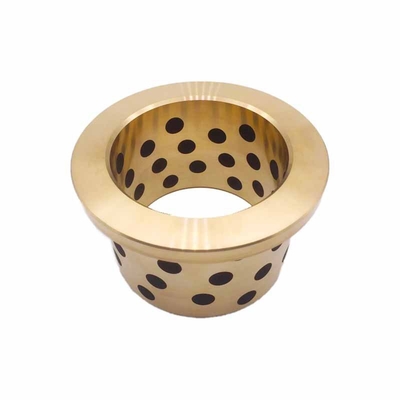

Δοχείο ρουλεμάν με φλάντζα χωρίς λάδι, το υλικό JDB είναι κατασκευασμένο απόισχυρό χυτό μέταλλο με βάση το μπρούτζο με ενσωματωμένα ειδικά στερεά λιπαντικά.Το βασικό μέταλλο με βάσεις υψηλού φορτίου και τα στερεά λιπαντικά παρέχουν αυτολίπανση.Ο δακτύλιος ρουλεμάν με μανίκια χωρίς λάδι δείχνειεξαιρετική απόδοσηχωρίς προλίπανση σε συνθήκες εξαιρετικά υψηλής/χαμηλότερης θερμοκρασίας με χαμηλή ταχύτητα.Αυτό το υλικό παρέχει αχωρίς συντήρησηδιάλυμα ρουλεμάν, ιδιαίτερα για υψηλό φορτίο, διαλείπουσα ταλαντευόμενη κίνηση.
Ο δακτύλιος ρουλεμάν χιτώνιο φλάντζας χωρίς λάδι μπορεί να εφαρμοστεί σε ξηρό, υψηλή θερμοκρασία, υψηλή πίεση, διαβρωτικό, νερό ή άλλα χημικά περιβάλλοντα όταν δεν μπορεί να εισαχθεί λάδι.
Ο δακτύλιος ρουλεμάν χιτώνιο χωρίς λάδι χρησιμοποιείται ευρέως σε σειρά προϊόντων αυτοκινήτων, μηχανική νερού, πύλη φράγματος, πλαστικές βιομηχανίες, μηχανές διαδοχικής χύτευσης, κυλίνδρους χάλυβα στη βιομηχανία μεταλλουργίας, ορυκτές μηχανές, στροβιλογεννήτριες πλοίων, υδραυλικούς στρόβιλους και μηχανές χύτευσης με έγχυση.
Δοχείο χωρίς λάδι- Επιλογή, διαμόρφωση, παραγγελία.Η Viiplus παραδίδει έγκαιρα και προσφέρει δίκαιες τιμές.
Οι δακτύλιοι μας χωρίς λάδι είναι η τέλεια λύση για έργα όπου η λίπανση δεν μπορεί να γίνει εύκολα ή όπου τα συμβατικά λιπαντικά ενδέχεται να ανθρακωθούν.
Επικοινωνήστε μαζί μας - Προμηθευτής κουζινών χωρίς λάδι
Για να κάνετε μια έρευνα ή να ζητήσετε έναν κατάλογο ρουλεμάν δακτυλίων χωρίς λάδι, επικοινωνήστε σήμερα!
(Μπρούντζος με ενσωματωμένο γραφίτη)
Καθορισμένος δακτύλιος χωρίς λάδι (Τι είναι ο δακτύλιος χωρίς λάδι;)
Ένας δακτύλιος χωρίς λάδι, ή συνηθέστερα συρόμενο ρουλεμάν και ρουλεμάν ολίσθησης, είναι ο απλούστερος τύπος ρουλεμάν, που περιλαμβάνει μόνο μια επιφάνεια έδρασης και χωρίς στοιχεία κύλισης.
Δοχείο χωρίς λάδιμπορεί να αναφέρεται σε ρουλεμάν ή απλώς "δαχτυλίδια" που δεν απαιτούν περιοδική λίπανση - επειδή ένα λιπαντικό όπως ο γραφίτης σε σκόνη είναι ενσωματωμένο στο υλικό από το οποίο είναι κατασκευασμένο το ρουλεμάν.Αυτά είναι επίσης γνωστά ως Embedded Graphite Bronze Bushes και έχουν 20-25% ένθετα γραφίτη στους τοίχους/επιφάνειες που παρέχουν λίπανση ανά πάσα στιγμή, γεγονός που μειώνει επίσης τον συντελεστή τριβής.
Αυτοί οι δακτύλιοι χωρίς λάδι είναι κατάλληλοι για ξηρά περιβάλλοντα όπου υπάρχει κίνδυνος μόλυνσης, υγρές εφαρμογές όπου υπάρχει υψηλή υγρασία και εφαρμογές όπου το ρουλεμάν βρίσκεται σε δυσπρόσιτη θέση.
Δοχείο χιτώνιο χωρίς λάδι, χιτώνιο χιτώνιο χωρίς συντήρηση
Είμαστε κορυφαίοι κατασκευαστές και προμηθευτές κουζινών χωρίς λάδι και το προϊόν μας αποτελείται από καλή ποιότητα.
Ο μπρούτζος δακτύλιος χωρίς λάδι είναι νέου τύπου κατασκευασμένος από ισχυρό κράμα χαλκού και είναι ενσωματωμένος ομοιόμορφα στο συμπαγές λιπαντικό περίβλημά του.
Οι θάμνοι χωρίς λάδι είναι κατάλληλοι για υψηλές θερμοκρασίες, βαριά φορτία, διάβρωση ή μέρη όπου το λάδι είναι δύσκολο να εισαχθεί.
Καθορίστε τον αριθμό εξαρτήματος βάσει του απαιτούμενου αναγνωριστικού, OD και μήκους.(π.χ.) Το ID είναι 50mm, το OD είναι 62mm και το μήκος είναι 50mm.
-Χάλκινοι δακτύλιοι χωρίς λάδι - ίσιο κράμα χαλκού, Standard
Υλικά δακτυλίων χωρίς λάδι
Υλικό: Κράμα ορείχαλκου υψηλής αντοχής
Στερεό λιπαντικό ενσωματωμένο
Χαρακτηριστικό Δοχείων χωρίς λάδι
●Ο δακτύλιος χωρίς λάδι επισκευάζεται χωρίς να χρειάζεται λίπανση.
●Διακόπτης χωρίς λάδι Επιδεικνύει υψηλή απόδοση σε λειτουργίες υψηλού φορτίου και χαμηλής ταχύτητας.
●Δοχείο χωρίς λάδι Επιδεικνύει ανώτερη αντοχή στη φθορά σε εφαρμογές όπου σπάνια παράγεται φιλμ λαδιού, όπως παλινδρομικές κινήσεις, ταλάντωση, συχνές εκκινήσεις και σταματήματα κ.λπ.
●Ο δακτύλιος χωρίς λάδι έχει ανώτερη χημική αντοχή και αντοχή στη διάβρωση.
●Τα τυποποιημένα προϊόντα δακτυλίου χωρίς λάδι διατίθενται σε διάφορα μεγέθη.
Τεχνικά στοιχεία Δοχείων χωρίς λάδι
Πυκνότητα | 8,2 g/cm3 | |
Αντοχή εφελκυσμού | >=755 N/mm2 | |
Anti-compact Tenacity | >=400~500KJ/m3 | |
Σκληρότητα | >=200 HB | |
Μέγιστη πίεση φορτίου | 100 N/mm2 | |
Οριο ταχύτητας | 0,5 m/s | |
Όριο τιμής ΦΒ | 1,65 N/mm2.Κυρία | |
Συντελεστής τριβής | Λίπανση λαδιού | 0,03 |
Ξηρή τριβή | 0,16 | |
Θερμοκρασία εργασίας | -40~+300°C |
Ελέγξτε τον τύπο/διαστάσεις/προδιαγραφές στη σειρά Oil-free Bushings - Graphite Bronze Bushing Products - Copper Alloy Straight, Standard.
Προδιαγραφές δακτυλίου χωρίς λάδι
Τύπος δακτυλίου χωρίς λάδι | Ευθεία | Τύπος μετάλλου | Κράμα ορείχαλκου υψηλής αντοχής |
Inner Dia.κάνω) | 50 | Εξωτερική Διάμετρος.ΚΑΝΩ) | 62 |
Συνολικό μήκος L(mm) | 50 | Μέγιστη.Επιτρεπόμενο εύρος τιμών ΦΒ (N/mm2•Κυρία) | 1,1~2,0 |
Μέγιστη.Επιτρεπόμενη τιμή Φ/Β (N/mm2•Κυρία) | 1.16 | Μέγιστο επιτρεπόμενο φορτίο (N/mm2) | 20.3 |
Μέγιστη επιτρεπόμενη ταχύτητα (m/s) | 0,35 | Η οπή στερέωσης ταιριάζει | H7 |
Εύρος θερμοκρασίας λειτουργίας (°C) | -40-150 | Εύρος θερμοκρασίας λειτουργίας (χωρίς λίπανση) Ελάχ | -40 |
Εύρος θερμοκρασίας λειτουργίας (χωρίς λίπανση) Μέγ | 150 | Εύρος θερμοκρασίας λειτουργίας (κανονικό) Ελάχ | -40 |
Εύρος θερμοκρασίας λειτουργίας (κανονικό) Μέγ | 200 | - | - |
Υπηρεσία ευθύγραμμων δακτυλίων χωρίς λάδι
Κατάσταση λίπανσης | Ξηρός | περιοδική λίπανση |
Εύρος θερμοκρασίας σέρβις℃ | -40-300 | -40-150 |
Επιτρεπόμενο μέγ.πίεση PN/mm{2 kgf/cm2} | 29(150){296(1.530)} | |
Επιτρεπόμενο μέγ.ταχύτητα V m/{sm/min} | 0,5030 £ | 1.0060 £ |
Επιτρεπόμενο μέγ.Τιμή PV N/mm2・m/½s kgf/cm2・m/min} | 1.65£1.010 | 3.25£1.990 |
*Οι τιμές στις παρενθέσεις είναι στατικές πιέσεις έδρασης, οι οποίες είναι οι φέρουσες πιέσεις σε εφαρμογές χωρίς κίνηση ή πολύ μικρές
κίνηση (≦0,0017m/s[0,1m/min]).
Ακρίβεια μηχανικής κατεργασίας χωρίς λάδι
ταυτότητα |
OD |
Μήκος |
τάξη 7 έως 8 |
τάξη 6 έως 7 |
τάξη 8 έως 9 |
Οι τάξεις εδώ είναι στο πρότυπο JIS.Αυτό το προϊόν επιδεικνύει ικανοποιητική απόδοση στην τραχύτητα της επιφάνειας της ολίσθησης από Rz6,3 έως 12,5 μm.
Μοντέλο μεγέθους χωρίς λάδι (Εσωτερική διάμετρος δακτυλίου 50mm).
Ανοχή μεγέθους δακτυλίου χωρίς λάδι
●Ισχύει για την περιστροφή, την ταλάντωση και την παλινδρομική κίνηση.
●Μην το χρησιμοποιείτε υποβρύχια.
Ο δακτύλιος ID 63mm μπορεί να χρησιμοποιηθεί ως ενδιάμεσος κορμός
δακτύλιος για υδραυλικούς κυλίνδρους.
Χάλκινο μανίκι με πώμα από γραφίτη JDB1/2/3/4/5
Υλικά κραμάτων
Μοντέλο | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Βαθμός Μάρκες Κίνας GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Χάλυβας+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Διεθνές ISO 1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Χάλυβας+CuSn6Zn6Pb3Fe3Ni5 | - | Β1 |
Γερμανία ΦΑΣΑΡΙΑ |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Χάλυβας+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Ιαπωνικά JIS |
HBsC4 | π.Χ.6 | AIBC3 | π.Χ.3 | π.Χ.6 | FC250 | SUJ2 |
Ηνωμένες Πολιτείες ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Τάξη 40 | 52100 |
British Standard | HTB2 | LG2 | ΑΒ1 | PB4 | LG2 | - | - |
Χημική σύνθεση κράματος υλικού
Χημικά Στοιχεία | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Cu ( % ) | Υπόλοιπο | Υπόλοιπο | Υπόλοιπο | - | - | ||
Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (%) | 6 | - | 10 | - | - | - | - |
Fe ( % ) | 3 | - | 3 | - | - | Υπόλοιπο | Υπόλοιπο |
Mn ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
Si ( % ) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
Pb ( % ) | - | 3 | - | - | 3 | - | - |
Τεχνικές παράμετροι
Εκτέλεση | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
Μέγιστο φορτίο P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
Μέγιστη ταχύτητα V ( m/s ) | Ξηρό λάδι 0,45 | 2 | 2 | 0,5 | 0.1 |
Μέγιστο PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 |
Πυκνότητα ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
Αντοχή σε εφελκυσμό (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
Επιμήκυνση ( % ) | > 10 | > 4 | > 10 | - | - |
Σκληρότητα (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
Μέγιστη θερμοκρασία (℃) | 300 | 350 | 300 | 400 | 350 |
Συντελεστής τριβής.( μ ) | Λίπανση λαδιού: 0,03 | Τριβή (ξηρό): 0,16 |
Μπρούτζινος δακτύλιος χωρίς λάδι σε μετρικό μέγεθος
Φύλλο μεγέθους δακτυλίου χωρίς λάδι
ταυτότητα | OD |
Μήκος L Ανοχή-0.1 -0.3 |
|||||||||
φρε | Ανοχή | φρε | Ανοχή | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
-0,022 0.010 |
10 |
0.015 -0,006 |
061008 | 061010 | 061012 | |||||
8 |
-0,028 0.013 |
12 |
0.018 -0,007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
-0,028 0.013 |
14 |
0.018 -0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
-0,034 0.016 |
18 |
0.018 -0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
-0,034 0.016 |
19 |
-0,021 -0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
-0,034 0.016 |
20 |
-0,021 -0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
-0,034 0.016 |
21 |
-0,021 -0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
-0,034 0.016 |
22 |
-0,021 -0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
-0,034 0.016 |
23 |
-0,021 -0,008 |
172315 | |||||||
18 |
-0,034 0.016 |
24 |
-0,021 -0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
-0,041 -0,020 |
26 |
-0,021 -0,008 |
192615 | 192620 | ||||||
20 |
-0,041 -0,020 |
28 |
-0,021 -0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
-0,041 -0,020 |
30 |
-0,021 -0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
-0,041 -0,020 |
32 |
-0,025 -0,009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
-0,041 -0,020 |
33 |
-0,025 -0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
-0,041 -0,020 |
35 |
-0,025 -0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
-0,041 -0,020 |
38 |
-0,025 -0,009 |
283820 | 283825 | ||||||
30 |
-0,041 -0,020 |
38 |
-0,025 -0,009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
-0,041 -0,020 |
40 |
-0,025 -0,009 |
304012 | 304015 | 304020 | 304025 | ||||
31.5 |
-0,050 -0,025 |
40 |
-0,025 -0,009 |
||||||||
32 |
-0,050 -0,025 |
42 |
-0,025 -0,009 |
324220 | |||||||
35 |
-0,050 -0,025 |
44 |
-0,025 -0,009 |
354420 | 354425 | ||||||
35 |
-0,050 -0,025 |
45 |
-0,025 -0,009 |
354520 | 354525 | ||||||
38 |
-0,050 -0,025 |
48 |
-0,025 -0,009 |
||||||||
40 |
-0,050 -0,025 |
50 |
-0,025 -0,009 |
405015 | 405020 | 405025 | |||||
40 |
-0,050 -0,025 |
55 |
-0,030 0.011 |
405515 | |||||||
45 |
-0,050 -0,025 |
55 |
-0,030 0.011 |
||||||||
45 |
-0,050 -0,025 |
56 |
-0,030 0.011 |
||||||||
45 |
-0,050 -0,025 |
60 |
-0,030 0.011 |
*Η ανοχή ταυτότητας μετά την τοποθέτηση πιεστηρίου είναι μόνο για αναφορά.
(π.χ.) Το ID είναι 50mm, το OD είναι 62mm και το μήκος είναι 50mm.
ταυτότητα | OD |
Μήκος L Ανοχή-0.1 -0.3 |
|||||||||
φρε | Ανοχή | φρε | Ανοχή | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
-0,050 -0,025 |
60 |
-0,030 0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
-0,050 -0,025 |
62 |
-0,030 0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
-0,050 -0,025 |
65 |
-0,030 0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
-0,060 -0,030 |
70 |
-0,030 0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
-0,060 -0,030 |
74 |
-0,030 0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
-0,060 -0,030 |
75 |
-0,030 0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
-0,060 -0,030 |
75 |
-0,030 0.011 |
637560 | 637570 | 637580 | |||||
65 |
-0,060 -0,030 |
80 |
-0,030 0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
-0,060 -0,030 |
85 |
-0,035 0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
-0,060 -0,030 |
90 |
-0,035 0.013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
-0,060 -0,030 |
90 |
-0,035 0.013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
-0,060 -0,030 |
95 |
-0,035 0.013 |
759560 | 759570 | 759580 | |||||
80 |
-0,060 -0,030 |
96 |
-0,035 0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
-0,060 -0,030 |
100 |
-0,035 0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
-0,071 -0,036 |
100 |
-0,035 0.013 |
8510060 | 8510080 | ||||||
90 |
-0,071 -0,036 |
110 |
-0,035 0.013 |
9011050 | 9011060 | 9011080 | |||||
100 |
-0,071 -0,036 |
120 |
-0,035 0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
-0,071 -0,036 |
130 |
-0,040 0.015 |
11013050 | 11013070 | 11013080 | |||||
120 |
-0,071 -0,036 |
140 |
-0,040 0.015 |
12014070 | 12014080 | ||||||
125 |
-0,083 0,043 |
145 |
-0,040 0.015 |
||||||||
130 |
-0,083 0,043 |
150 |
-0,040 0.015 |
13015080 | |||||||
140 |
-0,083 0,043 |
160 |
-0,040 0.015 |
||||||||
150 |
-0,083 0,043 |
170 |
-0,040 0.015 |
15017080 | |||||||
160 |
-0,083 0,043 |
180 |
-0,040 0.015 |
16018080 | |||||||
170 |
-0,083 0,043 |
190 |
-0,046 0.017 |
||||||||
180 |
-0,083 0,043 |
200 |
-0,046 0.017 |
||||||||
190 |
-0,096 -0,050 |
210 |
-0,046 0.017 |
||||||||
200 |
-0,096 -0,050 |
230 |
-0,046 0.017 |
*Οι ανοχές διαστάσεων είναι οι τιμές που μετρήθηκαν στους +25℃.
Διαθεσιμότητα δακτυλίου χωρίς λάδι
Μετρικός δακτύλιος χωρίς λάδι και αυτοκρατορικός χάλκινος δακτύλιος χωρίς λάδι κατά παραγγελία: τυποποιημένες φόρμες δακτυλίου σε ειδικές διαστάσεις, μισοί δακτύλιοι, ειδικά σχήματα που λαμβάνονται με στάμπα ή βαθύ σχέδιο, προσαρμοσμένα σχέδια δακτυλίου
Τυπική εφαρμογή δακτυλίου χωρίς λάδι
Το προϊόν χρησιμοποιείται ευρέως σε μηχανή κύλισης συνεχούς χύτευσης, μηχανήματα εξόρυξης, μηχανήματα αποστολής, τουρμπίνα, μηχανήματα έγχυσης, αυτόματο καλούπι
και ούτω καθεξής.
1. Χρήση θάμνου χωρίς λάδι για υψηλό φορτίο χαμηλής ταχύτητας και αυτο-λίπανση.όπως θάμνοι πύλης φράγματος και πύλης νερού, θάμνοι υδραυλικών στροβίλων κ.λπ.
2. Χρήση δακτυλίου χωρίς λάδι για υψηλή θερμοκρασία.όπως μηχανές εργοστασίων σιδήρου και χάλυβα και ούτω καθεξής.
3. Χάλκινος δακτύλιος γραφίτη χωρίς λάδι για παραγωγή αυτοκινήτων, όπως γραμμές συναρμολόγησης, γραμμές πρέσας, γραμμές μεταφοράς και ούτω καθεξής.
4. Χάλκινος δακτύλιος χωρίς λάδι χρήση για μηχανήματα βαρέως τύπου όπως ελασματουργεία χάλυβα, μηχανές έγχυσης, μήτρες πρέσας κ.λπ.
5. Οι θάμνοι χωρίς λάδι χρησιμοποιούνται επίσης για χημικές μηχανές, μηχανές επεξεργασίας τροφίμων, χαρτοβιομηχανίες, μηχανές κλωστοϋφαντουργίας κ.λπ.
Δοχείο χωρίς λάδι που χρησιμοποιείται στη μηχανή χύτευσης με έγχυση
● Θάμνοι χωρίς λάδι για σύνδεση εναλλαγής
Εφαρμογή χιτώνων χωρίς λάδι για χύτευση
- Χύτευση με έγχυση
1. Θάμνοι οδηγοί
2. Θάμνοι οδηγού εκτοξευτήρα
3. Ράγα οδηγού
4. Μπλοκ οδηγών
5. Κάτω Πλάκα
6. Θάμνοι οδηγοί
7. Θάμνοι ξυλοτύπων
-Cam Flange Die
1.Φορέστε το πιάτο
2.Cam Stroke Plate
3.Επάνω πλάκα έκκεντρου
4.Μπλοκ πλαϊνής κάμερας
5. Πλαϊνή πλάκα έκκεντρου
6.Cam Positive Return Plate
7. Guide Post Bushes
8. Πλάκα με έκκεντρο
Χάλκινος δακτύλιος Viiplus χωρίς λάδι που χρησιμοποιείται σε πολλές εφαρμογές
Όποιο κι αν είναι το χάλκινο υλικό και οι προδιαγραφές του δακτυλίου χωρίς λάδι, όποιο κι αν είναι το τυπικό σχήμα ή μέγεθος θάμνου χωρίς λάδι, εάν είναι φυσικά δυνατό, μπορούμε να το φτιάξουμε.
Η Viiplus είναι ένας από τους πιο έμπειρους προμηθευτές δακτυλίων χωρίς λάδι, εάν θέλετε να κατεβάσετε τον κατάλογο θάμνων χωρίς λάδι, επικοινωνήστε μαζί μας τώρα!
