Ονομασία μάρκας: | VIIPLUS |
Αριθμός μοντέλου: | oilless δακτύλιοι |
MOQ: | διαπραγματεύσιμος |
τιμή: | διαπραγματεύσιμα |
Όροι πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρική πώλησηΣυσκευές για την κατασκευή τροχιάς, Λεκ |

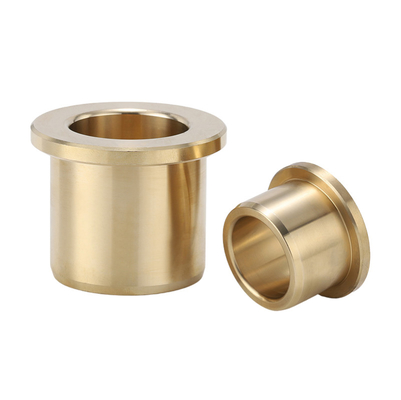

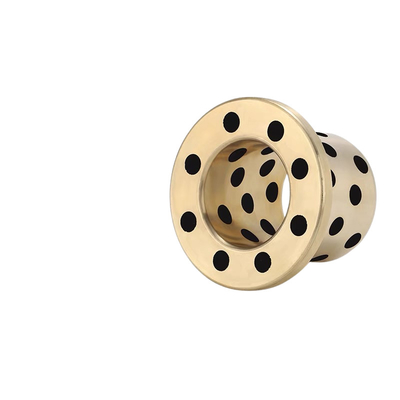

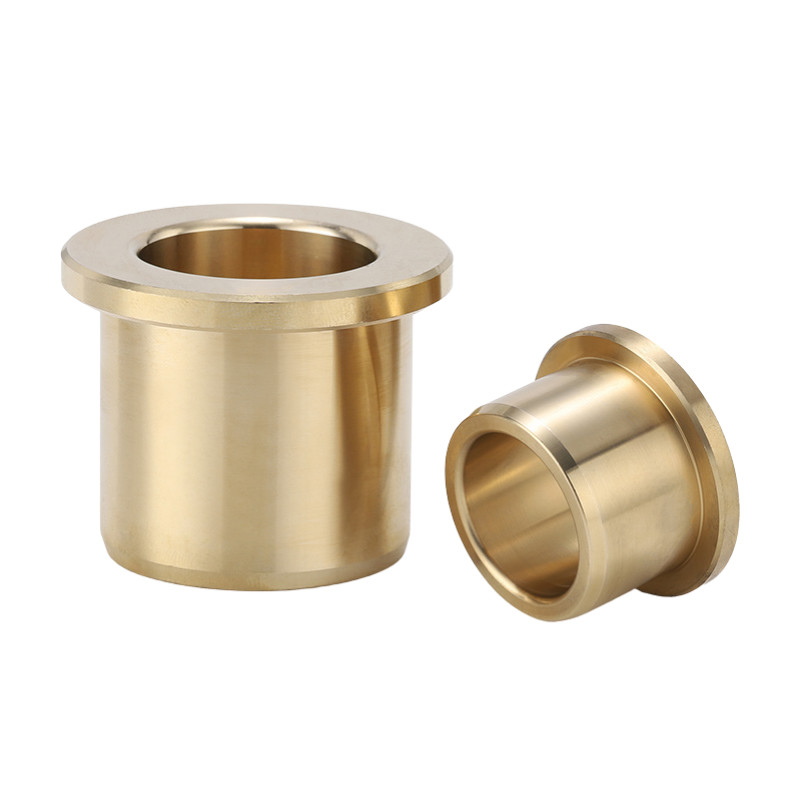

Τα CuZn24Al6 αυτοβελτιωμένα φασόλια από κράμα χαλκού SPB είναι κατασκευασμένα με ακρίβεια στοιχεία που έχουν σχεδιαστεί για να παρέχουν εξαιρετική αντοχή στην φθορά και τις ιδιότητες λίπανσης σε διάφορες βιομηχανικές εφαρμογέςΗ θήκη αυτή από μεταξένιο κράμα, με τη μοναδική σύνθεσή της από χαλκό, ψευδάργυρο και αλουμίνιο, προσφέρει ανώτερες μηχανικές ιδιότητες, εξασφαλίζοντας αντοχή και αξιοπιστία ακόμη και κάτω από υψηλά φορτία και ταχύτητες.
Το χαρακτηριστικό της αυτολύμανσης των σκελετών από κράμα CuZn24Al6 μειώνει σημαντικά την ανάγκη για εξωτερική λίπανση, απλοποιώντας έτσι τις διαδικασίες συντήρησης και μειώνοντας το κόστος λειτουργίας.Η εγγενής λιπαντικότητα του κράματος βοηθά στην ελαχιστοποίηση της τριβής και της παραγωγής θερμότητας, με αποτέλεσμα την ομαλότερη λειτουργία και την μεγαλύτερη διάρκεια ζωής των εξαρτημάτων.
Οι σφραγίδες SPB κατασκευάζονται με ακριβείς ανοχές, εξασφαλίζοντας την τέλεια προσαρμογή και τις βέλτιστες επιδόσεις σε διάφορες εφαρμογές.ή άλλου βιομηχανικού εξοπλισμού, τα CuZn24Al6 Self-Lubricated Brass Alloy Bushings SPB προσφέρουν μια αξιόπιστη και οικονομικά αποδοτική λύση για τη βελτίωση της αντοχής στην φθορά και της λίπανσης των περιστρεφόμενων συγκροτημάτων.
Συνολικά, τα CuZn24Al6 Self-Lubricated Brass Alloy Bushings SPB είναι μια ανώτερη επιλογή για βιομηχανικές εφαρμογές που απαιτούν υψηλή απόδοση, αντοχή και μειωμένη συντήρηση.Η μοναδική σύνθεσή τους από κράμα και η ακριβής κατασκευή τους τα κάνουν να ξεχωρίζουν ως αξιόπιστα εξαρτήματα σε διάφορα βιομηχανικά περιβάλλοντα.
CuZn24AL6 Αυτολουμπριζόμενα περιβλήματα από κράμα χαλκού
Αυτοδιαβρωτικά καλούπια από χαλκό
Βραβένζινο Γράφιτο Λεκάνιο που πωλείται
Μεγάλης χωρητικότητας φορτίου αυτολύμανση από χαλκό
Αντιφθαλμία χωρίς λάδι με εξαιρετικές επιδόσεις
Περιγραφή του προϊόντος
Αυτολύμαντες θήκες από κράμα χαλκού SPB
Το κράμα ορείχαλκου με ενσωματωμένο στερεό λαδινοποιητικό καβούκι πρέπει να ανοίγει κοιλότητες κατάλληλου μεγέθους και εύρυθμης διάταξης στην επιφάνεια τριβής του μεταλλικού καβούκι. It was embedded a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% -35% of the friction area) and made of self-lubricating bushings.
Χρησιμοποιείται στη μεταλλουργία συνεχούς χύτευσης, εξοπλισμού κυλίνδρων, εξοπλισμού εξόρυξης, ναυπηγικής, αεριοστροβιλών και άλλων μηχανισμών υψηλής θερμοκρασίας, υψηλού φορτίου,χαμηλής ταχύτητας βαρύ φορτίο και άλλες περιπτώσεις.
ΣΤΟΜΟ ΝΟ=SPB-XX XX XX
Διάρκεια ID OD
Έρευνα
Διάμετρος άξονα | Μέγεθος (mm) | Διάρκεια (Ανεκτικότητα)![]() |
Ταυτότητα | Υπερβολικό | Πλέκτης ζευγαρώματος SPW | |||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ταυτότητα | Υπερβολικό | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
Ød | ΤΟΛ | ØΔ | ΤΟΛ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ΣΥΠ | ||||
8 | 8 | +0.028 | 12 | +0.018 | -Ούτε ένα.81208 | -081210 | -081212 | -081215 | 8 | 12 | - Τι; | |||||||||||||||
+0.013 | +0.007 | |||||||||||||||||||||||||
10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
12 | 12 | +0.034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
+0.016 | ||||||||||||||||||||||||||
13 | 13 | 19 | +0.021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
+0.008 | ||||||||||||||||||||||||||
14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | - 1503 | ||||||||||||||
16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
20 | 20 | +0.041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
+0.02 | ||||||||||||||||||||||||||
20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
25 | 25 | 33 | +0.025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
+0.009 | ||||||||||||||||||||||||||
25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
31.5 | 31.5 | +0.05 | 40 | -314030 | -314040 | 31.5 | 40 | - Τι; | ||||||||||||||||||
+0.025 | ||||||||||||||||||||||||||
35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
40 | 55 | +0.03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
+0.011 | ||||||||||||||||||||||||||
45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | - 5008 | |||||||||||||
50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | " | |||||||||||||||
55 | 55 | +0.06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
+0.03 | ||||||||||||||||||||||||||
60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | " | ||||||||||||||
63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | - Τι; | ||||||||||||||||||
65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | - 658080 | 65 | 80 | -6508 | ||||||||||||||||
70 | 70 | 85 | +0.035 | - 708530 | - 708535 | - 708540 | - 708550 | - 708560 | - 708570 | - 708580 | - 7085100 | 70 | 85 | -7010 | ||||||||||||
+0.013 | ||||||||||||||||||||||||||
70 | 90 | -709050 | - 709060 | - 709070 | - 709080 | 70 | 90 | " | ||||||||||||||||||
75 | 75 | 90 | -759050 | - 759060 | -759070 | - 759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
75 | 95 | - 759560 | - 759570 | - 759580 | - 7595100 | 75 | 95 | " | ||||||||||||||||||
80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
90 | 90 | +0.071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
+0.036 | ||||||||||||||||||||||||||
100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
110 | 110 | 130 | +0.04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | - Τι; | |||||||||||||||
+0.015 | ||||||||||||||||||||||||||
120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
125 | 125 | +0.083 | 145 | -125140100 | -125145120 | 125 | 145 | - Τι; | ||||||||||||||||||
+0.043 | ||||||||||||||||||||||||||
130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | - Τι; | ||||||||||||||||||
140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | - Τι; | |||||||||||||||||||
150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | - Τι; | ||||||||||||||||||
160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | - Τι; | ||||||||||||||||||
Κουρέματα χύτευσης χάλκινου χάλυβα C93200
Υλικά από κράματα
Σχήμα | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Αξία Κινέζικες μάρκες GB1776-87 |
ZCuZn25 ΑΙ6Fe3Mn3 |
Δοκιμαστική μονάδα | ZCuAI10Fe3 | ZCuSu10P1 | Χάλυβας+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Διεθνές ISO1338 |
GCuZn25 ΑΙ6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | ΚουΣn12 | Χάλυβας+CuSn6Zn6Pb3Fe3Ni5 | - | Β1 |
Γερμανία ΔΙΝ |
G-CuZn25 ΑΙ5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Χάλυβας+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Ιαπωνικά ΔΕΣ |
HBsC4 | BC6 | ΑΙBC3 | BC3 | BC6 | FC250 | ΣΥJ2 |
Ηνωμένες Πολιτείες ΑΣTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Τάξη 40 | 52100 |
Βρετανικό πρότυπο | HTB2 | LG2 | ΑΒ1 | PB4 | LG2 | - | - |
Χημική σύνθεση του υλικού
Χημικά στοιχεία | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Cu (%) | Ξεκουράσου. | Ξεκουράσου. | Ξεκουράσου. | - | - | ||
Σν (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
ΑΙ (%) | 6 | - | 10 | - | - | - | - |
Φε (%) | 3 | - | 3 | - | - | Ξεκουράσου. | Ξεκουράσου. |
Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 προς 0.40 |
ΑΕ (%) | - | - | - | - | - | - | 1.30 προς 1.65 |
C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 προς 1.05 |
Si (%) | - | - | - | - | - | 1.0-1.3 | 0.15-0.35 |
Πβ (%) | - | 3 | - | - | 3 | - | - |
Τεχνικές παραμέτρους
Απόδοση | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Μέγιστο φορτίο P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
Μέγιστη ταχύτητα V (m/s) | Άγριο λάδι5 | 2 | 2 | 0.5 | 0.1 | ||
Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
Πυκνότητα ρ ((g/cm3 | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
Δυνατότητα τράβηξης (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
Αμήκρυνση (%) | > 10 | > 4 | > 10 | - | - | ||
Σκληρότητα (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
Μέγιστη θερμοκρασία (°C) | 300 | 350 | 300 | 400 | 350 | ||
Συντελεστής τριβής (μ) | Λιπαντικό πετρέλαιο: 0.03 | Τρίψιμο: 0.16 |

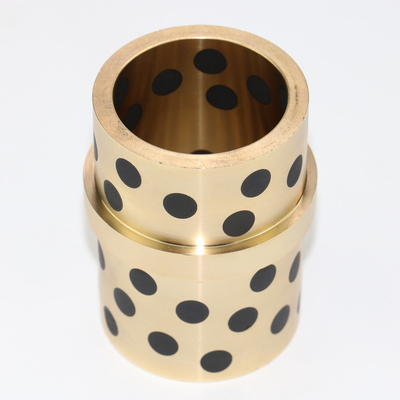

Η τυποποιημένη βούσκα με μπρούτζινο μανίκι που είναι γεμάτη γραφίτη είναι να ανοίγει κοιλότητες κατάλληλου μεγέθους και εύρυθμης διάταξης στην επιφάνεια τριβής του μέταλλου της μήτρας ρουλεμάν, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Το σώμα βάσης του τυποποιημένου φουσκωτού φουσκωτού φουσκωτού φουσκωτού φουσκωτού φουσκωτού πρέπει να καθορίζεται σύμφωνα με τις συνθήκες εργασίας του ίδιου του ρουλεμπορίου.Τα πιο συχνά χρησιμοποιούμενα υλικά είναι το υψηλής αντοχής χαλκόΥπάρχουν δύο κύριοι τύποι ενσωματωμένων στερεών λιπαντικών υλικών, ένας είναι φυσικός μαύρος μόλυβδος, τεχνητός γραφίτης, και σύνθεση MoS2,και η άλλη συντίθεται με τη μήτραΣύμφωνα με τις ίδιες τις συνθήκες λειτουργίας του ρυμουλκούμενου,Ο συνδυασμός διαφορετικών μεταλλικών υπόστρωτων και ενσωματωμένων στερεών λιπαντικών μπορεί να εξασφαλίσει ότι το προϊόν μπορεί να ανταποκρίνεται στις ειδικές ανάγκες διαφόρων θερμοκρασιών., τις συνθήκες λειτουργίας φορτίου, κίνησης και μέσων, εξασφαλίζοντας παράλληλα σταθερή και αξιόπιστη λειτουργία.
Στερεό λιπαντικό | ||
Λιπαντικό | Χαρακτηριστικά | Τυπική εφαρμογή |
SL1 Γκραφίτης+προσθήκη | Εξαιρετική αντοχή σε χημικές επιθέσεις και χαμηλή τριβή.Προθεσμία 400 °C | Δωμάτιο για γενικές μηχανές και υπό ατμόσφαιρα |
SL4 +Προσθέματα | Κατώτατη τριβή και καλή λιπαντικότητα με νερό, όριο θερμοκρασίας 300°C | Το πλοίο, η υδραυλική τουρμπίνα, η τουρμπίνα αερίου κλπ. |
Η αλυσίδα χωρίς λάδι, ενσωματωμένη σε στερεά λιπαντικά χωρίς λάδι, είναι ένας νέος τύπος στερεού κράματος χαλκού, το οποίο είναι ομοιογενώς ενσωματωμένο με στερεό λιπαντικό στο σώμα του.
Διαλύει το όριο του γενικού ρουλεμάνου, του οποίου η λιπαντικότητα εξαρτάται από το λάδι.
Ως εκ τούτου, είναι κατάλληλο για υψηλές θερμοκρασίες, βαριά χρήση, προστασία από τη διάβρωση ή όταν το πετρέλαιο είναι δύσκολο να εισαχθεί.
Η απόδοσή του διπλασιάζεται τόσο όσον αφορά τη σκληρότητα όσο και την αντοχή στην τριβή.
Τώρα χρησιμοποιείται ευρέως σε διαδοχικές μηχανές χύτευσης, κυλίνδρους χάλυβα στη μεταλλογραφία, μηχανές μεταλλικών, πλοία, ανεμογεννήτριες ατμού, υδραυλικές ανεμογεννήτριες και μηχανές εμβολιασμού πλαστικών.
Το υλικό JDB είναι κατασκευασμένο από ισχυρό χυτοσίδηρο με βάση το μέταλλο με ειδικά στερεά λιπαντικά.Το βασικό μέταλλο με στέκεται υψηλό φορτίο και τα στερεά λιπαντικά παρέχουν για την αυτο λιπαντική. Χωρίς έλαιο φλάντζες ελαστικό ρυμουλκούμενο βούσκωμα δείχνει εξαιρετική απόδοση χωρίς προ-λουμπρίκωση υπό συνθήκες εξαιρετικά υψηλής / χαμηλής θερμοκρασίας με χαμηλή ταχύτητα.Αυτό το υλικό παρέχει μια λύση ρουλεμάν χωρίς συντήρηση, ειδικά για υψηλό φορτίο, διαλείπουσα ταλαντωτική κίνηση.
Το φουσκωτό φτερό χωρίς λάδι μπορεί να εφαρμοστεί σε ξηρά, υψηλής θερμοκρασίας, υψηλής πίεσης, διαβρωτικά, υδατικά ή άλλα χημικά περιβάλλοντα όταν δεν μπορεί να εισαχθεί λάδι.
Χωρίς έλαιο φλάντζες ελαστικό ρουλεμάνιο Bushing χρησιμοποιείται ευρέως στην αυτοκινητοβιομηχανική γραμμή προϊόντων, υδατομηχανική, φράγμα πύλη, πλαστικές βιομηχανίες, διαδοχικές χύτευσης μηχανές, κυλίνδρους χάλυβα στη μεταλλουργία βιομηχανία,Μηχανές μεταλλικών, πλοία τουρμπογεννήτριες, υδραυλικές τουρμπίνες και μηχανές εμβολιασμού.
Η Viiplus παραδίδει εγκαίρως και προσφέρει δίκαιες τιμές.
Οι βουστές μας χωρίς λάδι είναι η ιδανική λύση για έργα όπου η λιπαντική δεν μπορεί εύκολα να παρέχεται ή όπου τα συμβατικά λιπαντικά μπορεί να ανθρακωθούν.
Επικοινωνήστε μαζί μας - Προμηθευτής πετρελαίου
Για να κάνετε μια έρευνα ή να ζητήσετε έναν κατάλογο των λαβέρ των λαβέρ χωρίς λάδι, επικοινωνήστε μαζί μας σήμερα!
(Μάλαια με ενσωματωμένο γραφίτη)
Το μη λαδιούχο ρυμουλκούμενο, ή πιο συνήθως ολισθητικό ρυμουλκούμενο και ολισθητικό ρυμουλκούμενο, είναι ο απλούστερος τύπος ρυμουλκούμενου, που αποτελείται μόνο από επιφάνεια ρυμουλκούμενου και χωρίς κυλιόμενα στοιχεία.
Oilless bushing can refer to ball bearings or just "rings" that do not require periodic lubrication - because a lubricant such as powdered graphite is incorporated into the material the bearing is made ofΑυτά είναι επίσης γνωστά ως ενσωματωμένα χάλκινα θάμματα γραφίτη και έχουν 20-25% εγγραφές γραφίτη στους τοίχους / την επιφάνεια που παρέχουν λίπανση ανά πάσα στιγμή που μειώνει επίσης τον συντελεστή τριβής..
Οι εν λόγω μη λιπαρές βύσες είναι κατάλληλες για ξηρά περιβάλλοντα όπου υπάρχει κίνδυνος μόλυνσης, υγρές εφαρμογές όπου υπάρχει υψηλή υγρασία και εφαρμογές όπου το ρυμουλκούμενο βρίσκεται σε απρόσιτη θέση.
Είμαστε ο κορυφαίος κατασκευαστής και προμηθευτής του Oilless Bushing και το προϊόν μας αποτελείται από καλή ποιότητα.
Η αλυσίδα από χαλκό χωρίς λάδι είναι ένας νέος τύπος κατασκευασμένος από ένα ισχυρό κράμα χαλκού και ενσωματώνεται ομοιόμορφα στο στερεό του περίβλημα λιπαντικού.
Τα ακατέργαστα θάμνα είναι κατάλληλα για υψηλές θερμοκρασίες, βαριά φορτία, διάβρωση ή μέρη όπου το πετρέλαιο είναι δύσκολο να εισαχθεί.
Ορίστε τον αριθμό μέρους με την απαιτούμενη ταυτότητα, υπερβολική δόση και μήκος. (π.χ.) Η ταυτότητα είναι 50 mm, η υπερβολική δόση είναι 62 mm και το μήκος είναι 50 mm.
- Ακατέργαστο χάλκινο κάλυμμα - Σύνθετο χαλκό, πρότυπο
Υλικό: Υψηλής αντοχής κράμα χαλκού
Στερεό λιπαντικό ενσωματωμένο
●Μη λιπαρό καβούκι λειτουργικό χωρίς την ανάγκη λίπανσης.
●Μη λιπαρές βύσες Δείχνει υψηλή απόδοση σε λειτουργίες υψηλού φορτίου και χαμηλής ταχύτητας.
●Μη λιπαρές βύσες Δείχνει ανώτερη αντοχή στην φθορά σε εφαρμογές όπου σπάνια παράγεται λάδι, όπως αναδρομικές κινήσεις, ταλαντώσεις, συχνές εκκίνηση και διακοπή κλπ.
●Η αλυσίδα χωρίς λάδι έχει ανώτερη χημική αντοχή και αντοχή στη διάβρωση.
●Τα τυποποιημένα προϊόντα βουστών χωρίς λάδι είναι διαθέσιμα σε διάφορα μεγέθη.
Σφιχτότητα | 8.2g/cm3 | |
Δυνατότητα τράβηξης | >= 755N/mm2 | |
Αντι-συμπληκτική αντοχή | >= 400~500KJ/m3 | |
Σκληρότητα | >=200HB | |
Μέγιστη πίεση φορτίου | 100N/mm2 | |
Περιορισμός ταχύτητας | 0.5m/s | |
Περιορισμός τιμών PV | 1.65N/mm2.m/s | |
Συντελεστής τριβής | Λιπαντική με λάδι | 0.03 |
Ξηρή τριβή | 0.16 | |
Θερμοκρασία λειτουργίας | -40~+300°C |
Παρακαλείσθε να ελέγξετε τον τύπο/τις διαστάσεις/τις προδιαγραφές στις σειράς "Απελευθερωμένες από λάδι βύστες - Προϊόντα βύστες από χάλκινο γραφίτη - Χάλκινο κράμα ευθεία, τυποποιημένη".
Τύπος βουτυρισμού χωρίς λάδι | Καθαρός. | Τύπος μετάλλου | Σύνθετο χάλκινο υψηλής αντοχής |
Εσωτερική διάσταση. | 50 | Εξωτερική Δία. | 62 |
Συνολικό μήκος L ((mm) | 50 | Μέγιστο εύρος επιτρεπόμενων τιμών φωτοβολταϊκής ενέργειας ((N/mm2•m/s) | 1.1~2.0 |
Μέγιστη επιτρεπόμενη τιμή φωτοβολταϊκής ενέργειας ((N/mm2•m/s) | 1.16 | Μέγιστο επιτρεπόμενο φορτίο ((N/mm2) | 20.3 |
Μέγιστη επιτρεπόμενη ταχύτητα ((m/s) | 0.35 | Εγκατάσταση τρύπας | H7 |
Περιοχή λειτουργικής θερμοκρασίας ((°C) | -40 ¢ 150 | Περιοχή θερμοκρασίας λειτουργίας (μη λιπασμένη) Min | -40 |
Περιοχή θερμοκρασίας λειτουργίας (μη λιπασμένη) Max | 150 | Περιοχή λειτουργικής θερμοκρασίας (κανονική) Min | -40 |
Περιοχή θερμοκρασίας λειτουργίας (κανονική) Max | 200 | - | - |
Κατάσταση λίπανσης | Ξηρά | περιοδική λίπανση |
Πεδίο θερμοκρασίας λειτουργίας °C | -40+300 | -40+150 |
Επιτρεπόμενη μέγιστη πίεση P N/mm{2 kgf/cm2} | (Συγκεκριμένα) | |
Επιτρεπόμενη μέγιστη ταχύτητα V m/{s m/min} | 0.50{30} | 1.00{60} |
Επιτρεπόμενη μέγιστη τιμή PV N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1,990} |
*Οι τιμές που περιγράφονται σε παρένθεση είναι οι στατικές πιέσεις των ρουλεμάντων, οι οποίες είναι οι πιέσεις των ρουλεμάντων σε εφαρμογές χωρίς κίνηση ή πολύ μικρές.
η ταχύτητα κίνησης (μ/s [0,1m/min] ¥0,0017m).
Ταυτότητα. |
Υπερβολική δόση. |
Διάρκεια |
τάξεις 7 έως 8 |
τάξη 6 έως 7 |
τάξεις 8 έως 9 |
Το προϊόν αυτό αποδεικνύει ικανοποιητικές επιδόσεις στην τραχύτητα της επιφάνειας διαφάνειας από Rz6,3 έως 12,5μm.
●Εφαρμόζεται στην περιστροφή, την ταλάντευση και την αντιστροφή.
● Μην το χρησιμοποιείτε κάτω από το νερό.
● 63 mm I.D βούσκα μπορεί να χρησιμοποιηθεί ως ενδιάμεσο τρύπα
θήκη για υδραυλικούς κυλίνδρους.
Σχήμα | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Αξία Κινέζικες μάρκες GB1776-87 |
ZCuZn25 ΑΙ6Fe3Mn3 |
Δοκιμαστική μονάδα | ZCuAI10Fe3 | ZCuSu10P1 | Χάλυβας+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Διεθνές ISO1338 |
GCuZn25 ΑΙ6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | ΚουΣn12 | Χάλυβας+CuSn6Zn6Pb3Fe3Ni5 | - | Β1 |
Γερμανία ΔΙΝ |
G-CuZn25 ΑΙ5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Χάλυβας+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Ιαπωνικά ΔΕΣ |
HBsC4 | BC6 | ΑΙBC3 | BC3 | BC6 | FC250 | ΣΥJ2 |
Ηνωμένες Πολιτείες ΑΣTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Τάξη 40 | 52100 |
Βρετανικό πρότυπο | HTB2 | LG2 | ΑΒ1 | PB4 | LG2 | - | - |
Χημικά στοιχεία | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Cu (%) | Ξεκουράσου. | Ξεκουράσου. | Ξεκουράσου. | - | - | ||
Σν (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
ΑΙ (%) | 6 | - | 10 | - | - | - | - |
Φε (%) | 3 | - | 3 | - | - | Ξεκουράσου. | Ξεκουράσου. |
Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 προς 0.40 |
ΑΕ (%) | - | - | - | - | - | - | 1.30 προς 1.65 |
C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 προς 1.05 |
Si (%) | - | - | - | - | - | 1.0-1.3 | 0.15-0.35 |
Πβ (%) | - | 3 | - | - | 3 | - | - |
Απόδοση | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
Μέγιστο φορτίο P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
Μέγιστη ταχύτητα V (m/s) | Άγριο λάδι5 | 2 | 2 | 0.5 | 0.1 |
Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
Πυκνότητα ρ ((g/cm3 | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
Δυνατότητα τράβηξης (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
Αμήκρυνση (%) | > 10 | > 4 | > 10 | - | - |
Σκληρότητα (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
Μέγιστη θερμοκρασία (°C) | 300 | 350 | 300 | 400 | 350 |
Συντελεστής τριβής (μ) | Λιπαντικό πετρέλαιο: 0.03 | Τρίψιμο: 0.16 |
Ταυτότητα. | Υπερβολική δόση. |
Διάστημα L Ανεπάρκεια -0.1 -Ούτε ένα.3 |
|||||||||
φd | Ανεκτικότητα | φD | Ανεκτικότητα | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
*Η ανοχή αναγνώρισης μετά την τοποθέτηση του πίνακα είναι μόνο για αναφορά.
Ταυτότητα. | Υπερβολική δόση. |
Διάστημα L Ανεπάρκεια -0.1 -Ούτε ένα.3 |
|||||||||
φd | Ανεκτικότητα | φD | Ανεκτικότητα | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
*Οι διαμετρικές ανοχές είναι οι τιμές που μετρούνται σε θερμοκρασία +25°C.
Μετρικές και αυτοκρατορικές βούσκες βούσκες χωρίς λάδι, κατασκευασμένες με παραγγελία: τυποποιημένες μορφές βούσκες σε ειδικές διαστάσεις, μισές βούσκες, ειδικά σχήματα που λαμβάνονται με τυπογράφηση ή βαθύ σχεδιασμό,Προσαρμοσμένα σχέδια βουστών
Το προϊόν χρησιμοποιείται ευρέως σε συνεχείς ράβδους κυλίνδρων, μηχανήματα εξόρυξης, μηχανήματα ναυτιλίας, ανεμογεννήτριες, μηχανήματα ένεσης, αυτόματα καλούπια
και ούτω καθεξής.
1Χρησιμοποιείται για υψηλό φορτίο, χαμηλή ταχύτητα και αυτολύμανση, όπως θάμνοι φράχτης και θάμνοι νερού, θάμνοι υδραυλικής τουρμπίνης κλπ.
2Χωρίς λάδι, χρησιμοποιείται για υψηλές θερμοκρασίες, όπως μηχανές εργοστασίων σιδήρου και χάλυβα κλπ.
3Χρησιμοποιείται για την παραγωγή αυτοκινήτων, όπως γραμμές συναρμολόγησης, γραμμές τύπου, γραμμές μεταφορέα κλπ.
4Χρησιμοποιείται για βαριά μηχανήματα, όπως ελικομηχανές χάλυβα, μηχανές ένεσης, πρέσες κλπ.
5Οι αλουμινένιοι θάμνοι χρησιμοποιούνται επίσης για χημικές μηχανές, μηχανές επεξεργασίας τροφίμων, εργοστάσια χαρτιού, κλωστοϋφαντουργικές μηχανές κλπ.
● Χωρίς έλαιο θάμνοι για διακόπτη
1Οδηγός Bushes
2Οδηγός εκτοξευτής
3Οδηγός σιδηροδρόμου
4Οδηγός.
5. Κάτω πλάκα
6Οδηγός Bushes
7Τυποποιημένα θάμνοι
1- Φορέστε πινακίδα.
2Πλάκα κάμερας
3Καμπελιά πάνω στην πλάκα.
4- Το πλάι της κάμερας.
5Πλακέτα πλευρικής κάμερας
6. Καμ θετική πλάκα επιστροφής
7. Οδηγός Post Bushes
8Πλάκα κάμερας
Χωρίς λάδι χάλκινη θήκη Viiplus που χρησιμοποιείται σε πολλές εφαρμογές
Όποιο και αν είναι το χάλκινο υλικό και τα χαρακτηριστικά του, όποιο και αν είναι το σχήμα ή το μέγεθος του, αν είναι φυσικά εφικτό, μπορούμε να το κάνουμε.
Η Viiplus είναι ένας από τους πιο έμπειρους προμηθευτές βουστών χωρίς λάδι, αν θέλετε να κατεβάσετε τον κατάλογο βουστών χωρίς λάδι, επικοινωνήστε μαζί μας τώρα!
