Το DIN 1494 καθορίζει τα πρότυπα για τα απλή σχοινιά που κατασκευάζονται από χάλκινο CuSn8, ένα κράμα χαλκού και κασσίτερου με 8% περιεκτικότητα σε κασσίτερο.που σημαίνει ότι έχουν ιδιότητες που τους επιτρέπουν να λειτουργούν χωρίς την ανάγκη για εξωτερική λίπανσηΟι διαστάσεις που παρέχετε (160-165-60 mm) υποδεικνύουν την εσωτερική διάμετρο (ID), την εξωτερική διάμετρο (OD) και το μήκος της θήκης, αντίστοιχα.Ο όρος "τρυπημένος" υποδηλώνει ότι η θήκη έχει τρύπες ή κανάλια για τη διευκόλυνση της διανομής λιπαντικού ή για τη μείωση του βάρους.

Ακολουθεί αναδιατύπωση των προδιαγραφών:

Υλικό: CuSn8 (σύνθεση χαλκού-κασσίτου με 8% κασσίτερο)

Πρότυπο: DIN 1494 (Γερμανικό Ινστιτούτο Τυποποίησης)

Τύπος: Καθαρές, αυτολύμαντες χάλκινες μπουσές

Μέγεθος:

Εσωτερική διάμετρος: 160 mm

Εξωτερική διάμετρος: 165 mm

Διάστημα: 60 mm

Χαρακτηριστικό: Διατρυμμένα (τρύπες ή κανάλια για λίπανση ή μείωση βάρους)

Αυτά τα καουτσούκια χρησιμοποιούνται συνήθως σε εφαρμογές όπου απαιτείται χαμηλή τριβή, αντοχή στη φθορά και αυτολύμανση, όπως σε βαριά μηχανήματα, εξαρτήματα αυτοκινήτων ή βιομηχανικό εξοπλισμό.

Εάν χρειάζεστε περισσότερες λεπτομέρειες ή συγκεκριμένες εφαρμογές, μη διστάσετε να ρωτήσετε!

Οι αυτολουβιοποιούμενοι χάλκινοι κάλυκες είναι κατασκευασμένα με ακρίβεια εξαρτήματα που έχουν σχεδιαστεί για να παρέχουν ομαλή και αποτελεσματική λειτουργία σε διάφορα μηχανικά συστήματα.Αυτά τα μπουσίνια είναι φτιαγμένα από CuSn8, ένα υψηλής ποιότητας κράμα φωσφόρου μπρούντζου που προσφέρει εξαιρετική αντοχή στην φθορά, αντοχή στη διάβρωση και ιδιότητες αυτοβλύσματος.

Οι βρύσες έχουν μέγεθος 160-165-60 mm και διαθέτουν διάτρητο σχεδιασμό, το οποίο ενισχύει την λιπαντική τους ικανότητα και βοηθά στην διάλυση της θερμότητας που παράγεται κατά τη διάρκεια της λειτουργίας.Η σχεδίαση αυτή επιτρέπει επίσης τη διανομή λιπαντικού ελαίου ή λίπους, εξασφαλίζοντας συνεπή και αξιόπιστη λίπανση σε ολόκληρη την επιφάνεια της θήκης.

Η σύνθεση από κράμα CuSn8 αυτών των καλυμμάτων εξασφαλίζει υψηλή μηχανική αντοχή και ευκαμψία, καθιστώντας τους κατάλληλους για χρήση σε εφαρμογές υψηλού φορτίου και υψηλής ταχύτητας.Οι ιδιότητες αυτολύμανσης του υλικού μειώνουν περαιτέρω την τριβή και την φθορά, παρατείνοντας τη διάρκεια ζωής των καμπαναριών και του συνολικού μηχανικού συστήματος.

Το DIN 1494 είναι ένα πρότυπο που καθορίζει τις διαστάσεις, τις ανοχές και τις απαιτήσεις υλικών για τα χάλκινα σκεπάσματα.οι θήκοι εξασφαλίζουν συμβατότητα και εναλλακτικότητα με άλλα συστατικά του συστήματος.

Συνοπτικά, οι DIN 1494 Plain CuSn8 Self-Lubricating Bronze Bushings 160-165-60mm Perforated είναι εξαρτήματα υψηλής απόδοσης που παρέχουν αξιόπιστη και αποτελεσματική λειτουργία σε διάφορα μηχανικά συστήματα.Οι ιδιότητές τους για αυτολύμανση, σε συνδυασμό με τις εξαιρετικές μηχανικές ιδιότητες του κράματος CuSn8, τους καθιστούν μια ιδανική επιλογή για τη μείωση της τριβής και της φθοράς σε εφαρμογές περιστροφής ή ολίσθησης.

Συσκευές για την κατασκευή ή την επεξεργασία οχημάτων με κινητήρα

Τα ρουλεμάντια που έχουν επικάλυψη από χαλκό είναι κατασκευασμένα εξ ολοκλήρου από χαλκό φωσφόρου CuSn8.

Το CuSn8 χαρακτηρίζεται από την καθαρότητα του κράματος με πολύ χαμηλό επίπεδο προσμείξεων.

ΒΙΜΕΤΑΛΙΚΟ ΚΑΤΑΛΟ ΚΑΤΑΛΟΥΜΕΝΟ ΚΑΙ ΚΡΟΝΣΙΚΟΣ ΣΕΡΙΑΣ - ΜΕΤΡΙΚΟ...

Υλικό, αριθμός μέρους, εσωτερική διάμετρος, εξωτερική διάμετρος, μήκος, στυλ επιφάνειας.


Ελέγξτε το ηλεκτρονικό κατάλογο προϊόντων τυλιγμένων χάλκινων βουστών με περισσότερα από 10.00 προϊόντα με πλήρεις προδιαγραφές και μοντέλα διαθέσιμα για λήψη - όλα δωρεάν!

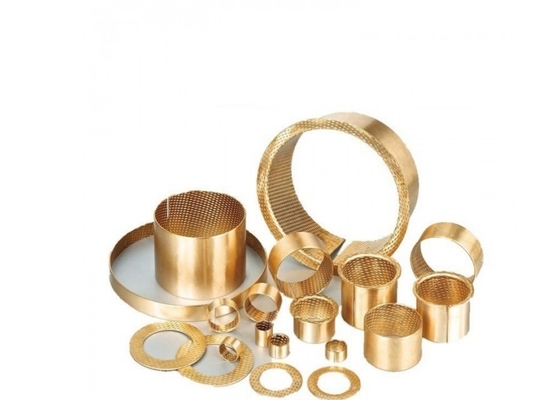

• Στενά τυλιγμένα χάλκινα μπουσίνια
• Φλέγγιες τυλιγμένες χάλκινες θήκες

Τυπική εφαρμογή τυλιγμένης χάλκινης θήκης



Τα τυλιγμένα χάλκινα σκεπάσματα χρησιμοποιούνται ευρέως σε ανελκυστήρες και άλλα κατασκευαστικά μηχανήματα, αυτοκίνητα, τρακτέρ, φορτηγά, μηχανήματα εργαλείων και ορισμένες μηχανές εξόρυξης.
Μπορεί να χρησιμοποιηθεί για να κατασκευάσει μπουσίνες, μισές μπουσίνες, μπουσίνες φλάντζ, πλυντήρες ώθησης, σφαιρικές μπουσίνες και πολλά άλλα.


Τυλιγμένο Χάλκινο Τυλί

Επικεφαλίδες από χάλκινο υλικόΚουΣn8,Καθαρό CuSn8 Χάλκινη θήκηΕναλλακτικοί αριθμοί εξαρτημάτων:
FB092-16060.pdfBK-080, BRM 80, COB-092, FB 092, WB 702 ΒΡΟΝΖΙΚΟΥΣ ΚΑΛΟΥΣΤΕΣ

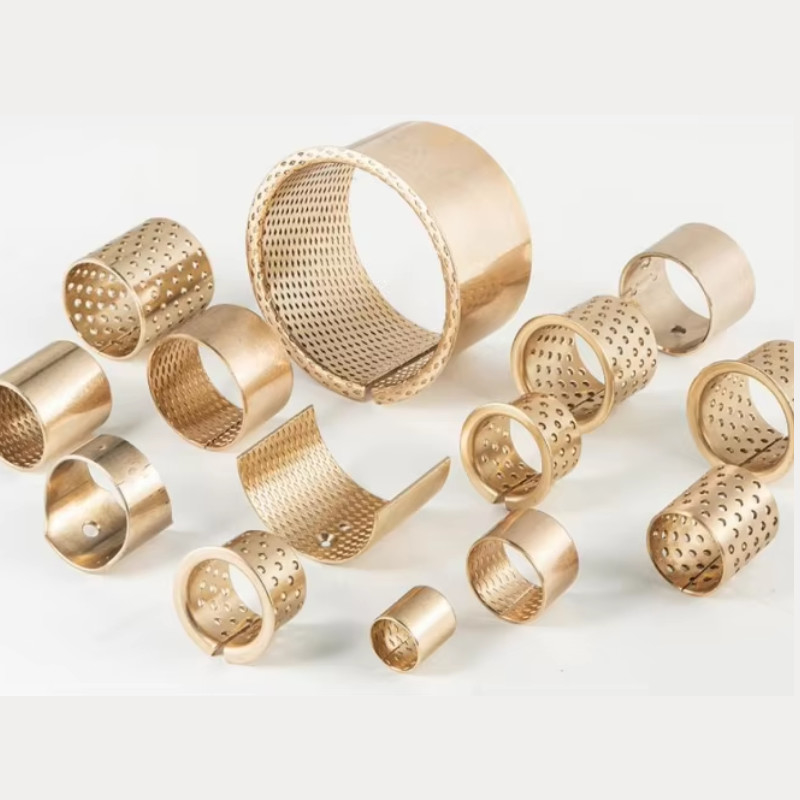

Μπρονζάκια 160-165-60mm. Βρες την τιμή των ρουλεμάντων.160 ID 165 OD x 60MM Μακρύ τυλιγμένο CuSn8 χάλκινο θάμνο με οπτικές τρύπες.Flanges Bronze Bushing μπορεί επίσης να κατασκευάσει





• CuSn8P (DIN 17662)

• DIN 1494 / ISO 3547

092 Bornze Gleitlager CuSn8 Χημική σύνθεση

Μέγεθος μεταλλικού ρυμουλκού
Μετρική / Αυτοκρατορική: Μετρική (mm)
Εσωτερική διάμετρος: 160 mm
Εξωτερική διάμετρος: 165 mm
Διάστημα: 60 mm


Χάλκινος Φορέας Αντοχής

Διάστημα: 60 mm
Διάρκεια ανοχής: Min: 59.75mm Max: 60.25mm
Συνιστώμενη ανοχή άξονα: Min: 159.917mm Max: 159.957mm (f7)
Συνιστώμενη ανοχή του περιβλήματος: Min: 165mm Max: 165.04mm (H7)
Δοκιμαστικό αναγνωριστικού όταν τοποθετείται: Min: 160mm Max: 160.14mm


Χαρακτηριστικό:


1Εύκολη τοποθέτηση και λίπανση
2. Υψηλή χωρητικότητα φορτίου
3Εξαιρετική αντοχή στην φθορά με μικρότερη τριβή
4Υψηλή θερμική αγωγιμότητα
5Ελάχιστες συνολικές διαστάσεις
6Χημική αντοχή
7. Μπορεί να λειτουργήσει με ξηρή/οριακή λίπανση για σύντομο χρονικό διάστημα, χαμηλότερος συντελεστής τριβής κατά την αρχική κίνηση

Τυλιγμένη θήκη, χάλκινη CuSn8, DIN 1494 / ISO 3547,Μικρή συντήρησηΜέγεθος τυλιγμένου φυτώματος


Τα ρουλεμάν είναι τυλιγμένα από ένα ψυχρά σχηματισμένο ομοιογενές χάλκινοCuSn8 ή CuSn6.5Τα τυποποιημένα μεγέθη είναι εξοπλισμένα με διαμαντένιες ρύγχες λιπαντικής επιφάνειας.Οι εντάσεις αυτές χρησιμεύουν ως δεξαμενές λιπαντικού για την ταχεία δημιουργία μιας ταινίας λιπαντικού κατά την έναρξη της κίνησης και στη συνέχειαΜείωση της τριβήςΤο υλικό είναι κατάλληλο για κατασκευαστικά και γεωργικά μηχανήματα.


Ματεϊάλ

• ΚουΣn8P(DIN 17662)

• DIN 1494 / ISO 3547

Ειδικά κατασκευασμένα περιβλήματα


Στη συνέχεια, η πλάκα θα τυλιχθεί και θα βαθμολογηθεί στο τελικό μέγεθος και θα ολοκληρωθεί με την διακοπή των άκρων.


Πεδίο εφαρμογής


Μηχανήματα γεωργίας, γερανοί φορτηγών και μηχανήματα κατασκευής, κατάλληλα για φορτία πρόσκρουσης
Συγκράτησης
Τα καμπαναρίσματα κατασκευάζονται σύμφωνα με το DIN 1494/ ISO 3574 με τυποποιημένα μεγέθη για τις ανοχές του σπιτιού H7 και τις ανοχές του άξονα f7 ή h8.
Αίτημα:
Χρησιμοποιείται σε συνθήκεςαυξημένο φορτίο,Αλλά...χαμηλή ταχύτητα, π.χ. σε γεωργικά, κατασκευαστικά και μηχανικά οχήματα.
Χρησιμοποιείται ευρέως σε μηχανές ανύψωσης, μηχανές κατασκευής, αυτοκίνητα, τρακτέρ, φορτηγά, μηχανήματα εργαλείων και ορισμένους κινητήρες ορυκτών.

Τύποι Τυφλωμάτων για Πώληση


Κουσούνι 8p χάλκινη θήκηFB090 χάλκινοι θάμνοι βροχοκόλλησης FB090 χάλκινοι θάμνοι βροχοκόλλησηςΚουσούνι8Φυτοσυσκευές FB090 λυχνίες λυχνίες χωρίς λάδι λυχνίες χάλκινες αυτολύμαντες λυχνίες χάλκινες λυχνίες χάλκινες λυχνίες, κυλικές λυχνίες cusn8p λυχνίες γραφίτηυψηλής ποιότηταςΣυσσωματωμένο μεταξένιο ρουλεμάν FB μπρούντζι FB090 χωρίς λάδι
Παρακαλούμε επικοινωνήστε με την τεχνική πώληση για περισσότερες πληροφορίες.

Τεχνικές λεπτομέρειες

• Ειδική χωρητικότητα φορτίου στατική < 120 [N/mm2]

• Δυναμική ειδικής χωρητικότητας φορτίου < 40 [N/mm2]

• Ταχύτητα οδικής κίνησης ≤ 2,5 [m/s]

• Αξία τριβής 0,05 [μ] έως 0,12 [μ] ανάλογα με τη λιπαντική μέθοδο

• Θερμοκρατική πίεση - 40 °C έως + 250 °C

• Μέγιστη τιμή PV2,8 [N/mm2 x m/s]

• Το ποσοστό της περιοχής επαφής στο αναγνωριστικό είναι > 75%
