| Ονομασία μάρκας: | https://viiplus.com |
| Αριθμός μοντέλου: | Τυλιγμένος χαλκός που γλιστρά φέρων, με τις διατρήσεις που τρυπιούνται με διατρητική μηχανή, την χαμ |
| MOQ: | Τυποποιημένο μέγεθος που δεν φυτεύει καμία ελάχιστη ποσότητα διαταγής με θάμνους |
| τιμή: | Flange Bronze Bushings High Quality Price Ratio B2B |
| Όροι πληρωμής: | TT εκ των προτέρων |
| Ικανότητα εφοδιασμού: | Διατρυπημένο ρουλεμάν χαλκού, σαφή τυλιγμένα χαλκός ρουλεμάν |

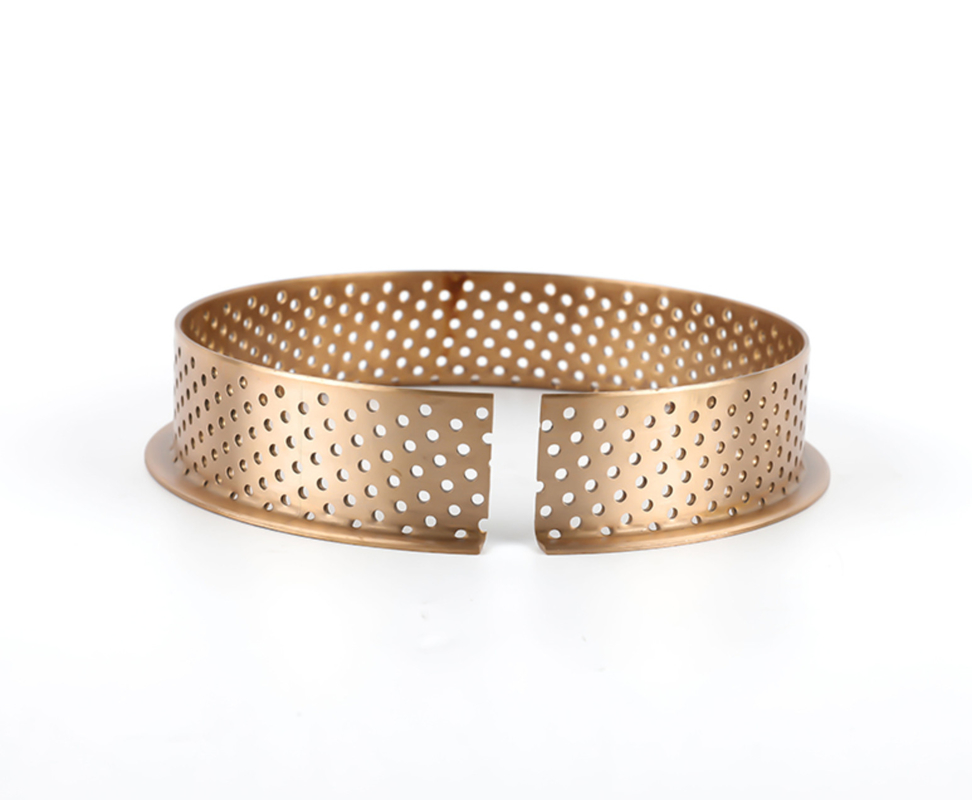

Σπλιτ τύπου CuSn8 Χαλκιδικά ρυμουλκούμενα ρυμουλκούμενα φλάντζας: Η ισχυρή λύση του VIIPLUS για εφαρμογές βαριάς χρήσης- Δεν ξέρω.
Σε βιομηχανίες όπου τα μηχανήματα αντιμετωπίζουν αδιάκοπη πίεση, υψηλά φορτία και σκληρά περιβάλλοντα, Λεκάνια από χάλκινοΤο VIIPLUS αυξάνει αυτό το κρίσιμο στοιχείο με τοΔοκιμαστικοί ρουλεμάν τύπου CuSn8 από χάλκινο φλάντζοΑνακαλύψτε πώς αυτά τα ρυμουλκούμενα ξεπερνούν τις παραδοσιακές λύσεις σε απαιτητικές συνθήκες.
Σχεδιασμένο για εφαρμογές διακίνησης που απαιτούν υψηλή αντοχή στην φθοράΚαι...μακροζωία, τα ρυμουλκούμενα τύπου σπλιτ του VIIPLUS συνδυάζουν τις ανώτερες ιδιότητες των ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλκούμενων ρυμουλικών ρυμουλκτύων ρυμουλικών ρυμουλΣύνθετο χάλκινο CuSn8Η Εpiιτροpiή piαρέχει τη δυνατότητα να εpiιτελέσει σε piερισσότερες piεριοχές.
- Δεν ξέρω.Σχεδιασμός διαίρεσης για την απλή εγκατάσταση- Δεν ξέρω.
- Δεν ξέρω.Σύνθετο Χαλκού CuSn8: Κατασκευασμένο για να Αντέχει- Δεν ξέρω.
- Δεν ξέρω.Φλέγγι για αυξημένη σταθερότητα- Δεν ξέρω.
- Δεν ξέρω.Ενεργητικότητα Αυτοδιαβρίσματος- Δεν ξέρω.
Τα ρουλεμάντα φλάντζης τύπου CuSn8 του VIIPLUS είναι αξιόπιστα σε βιομηχανίες που απαιτούν αξιοπιστία υπό πίεση:
Ένα κορυφαίο προϊόν στο χαρτοφυλάκιο του VIIPLUS, αυτό το ρουλεμάν αποτελεί παράδειγμα ακρίβειας και ανθεκτικότητας:
Τεχνικές προδιαγραφές:
Αναβάθμιση σε VIIPLUS Split CuSn8 Bronze Flange Slide Bearings- Δεν ξέρω.
Είτε αναβαθμίζετε μηχανήματα είτε σχεδιάζετε νέα συστήματα, το VIIPLUS παρέχει ρουλεμάν που ξεχωρίζουν σε ακραίες συνθήκες. Μείωση του χρόνου αναμονής, βελτίωση της αποδοτικότητας και μείωση του κόστουςμε εξαρτήματα κατασκευασμένα για μακρινές αποστάσεις.
Επικοινωνήστε με το VIIPLUS σήμεραΓια προσφορές, τεχνική υποστήριξη, ή προσαρμοσμένες λύσεις μηχανικής.
Περιγραφή: Ανακαλύψτε τα ρυμουλκούμενα ρυμουλκούμενα φλάντζης μπρούντζης τύπου CuSn8 της VIIPLUS. Ιδανικά για τις κατασκευαστικές, θαλάσσιες και αυτοκινητοβιομηχανίες.Εξερευνήστε τις προδιαγραφές και τις εφαρμογές.
Κλειδιά: Λεκάνια από χαλκό διαχωρισμένου τύπου, Λεκάνια φλάντζης CuSn8, Λεκάνια συρρίκνωσης χωρίς συντήρηση, Λεκάνια από χαλκό τυλιγμένα 090, Λεκάνια από βιομηχανικό χαλκό, Λεκάνια VIIPLUS, κράμα χάλκινο υψηλής χωρητικότητας.
Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτώνΧρησιμοποιείται ευρέως γιαΜηχανήματα εξόρυξης.
Βραβένζινα μπουσάλια τυλιγμένα μπουσάλια είναι κατασκευασμένα από σφυρηλατημέναΚουΣn8Το υλικό και παρά τη λεπτή δομή τους, αντέχουν πολύυψηλά φορτίαΩς εκ τούτου, αυτά τα χάλκινα καμπαναρίσματα είναι για χάλκινα καμπαναρίσματα κυματισμού (ταλαντώμενη κίνηση), η πιο κοινή χρήση για κυλούμενα καμπαναρίσματα.
Το εξαιρετικό υλικό από χαλκό κασσίτερου παρέχει τα καμπαναριόΕξαιρετικές ιδιότητες ολίσθησης και υψηλή αντοχή στην φθορά.
Το πλεονέκτημα αυτού του τύπου είναι ότι τα σκεύη που χρησιμοποιούνται για την κατασκευή σιδηροδρομικών σιδηροδρομικών σιδηροδρομικών σιδηροδρομικών σιδηροδρομικών σιδηροδρομικών σιδηροδρομικώνΜπορεί να συντομευτεί σε οποιοδήποτε μήκος επιθυμείτε.
Προσφέρουμε επίσης ειδικά σχέδια και μεγέθη σύμφωνα με τις προδιαγραφές σας.
| Ειδική βαρύτητα: 8,8 kg/dm3 | Συντελεστής θερμικής διαστολής (20 ± 300°C): 18,5 10-6/K |
| Θερμική αγωγιμότητα: 60 W/mK | Μοδούλος ελαστικότητας (20°C): 115 kN/mm2 |
| Σκληρότητα: 125 HB | Δυνατότητα τράβηξης Rm· 470 N/mm2 |
| 0,2%-Τοπική απόδοση Rpp0,2: 300 N/mm2 | Αμήκρυνση κατά το κάταγμα Α: 40% |
Το υλικό αυτό είναι ιδιαίτερα κατάλληλο όταναπαιτείται υψηλή αντοχή στην φθορά, αντοχή στη διάβρωση και αντοχή στην κόπωση.
Λόγω της λεπτής κατασκευής των κυλίνδρων, μπορούν να απορροφήσουν πολύυψηλές ειδικές δυνάμειςΟι τιμές αυτές μπορεί να είναι υψηλότερες από εκείνες των σχετικά παχιάς τοιχογραφίας στρογγυλοειδών.είναι δυνατά υψηλά φορτία, ειδικά με τα swing bronze bushingss (ταλαντώμενη κίνηση).
| Ονομασία υλικού:ΚουΣn8PDIN ISO 4382-2 |
Σύνθεση (αποσπάσμα μάζας των κατευθυντήριων τιμών): Cu 91,3%, Sn 8,5%, P 0,2% |
| Ονομαστική διάσταση d1 | Ανεπάρκεια εγκατάστασης | ||
| μεγαλύτερο από | Μέχρι | Οικισμός H7 | χάλκινα περιβλήματα εσωτερικά-Ø μετά την τοποθέτηση στο περίβλημα H7 (μέσα) |
| 10 | 18 | 0 / +0,018 | 0 / +0,043 |
| 18 | 30 | 0 / +0,021 | 0 / +0,052 |
| 30 | 50 | 0 / +0,025 | 0 / +0,062 |
| 50 | 80 | 0 / +0,030 | 0 / +0,074 |
| 80 | 120 | 0 / +0,035 | 0 / +0,087 |
| 120 | 180 | 0 / +0,040 | 0 / +0,100 |
| 180 | 250 | 0 / +0,046 | 0 / +0,115 |
| 250 | 305 | 0 / +0,052 | 0 / +0,130 |
Έλεγχος σύμφωνα με το DIN 1494/ISO 3547 μέρος 2
Διάμετρος φλάντζας [d3] ορίζεται σύμφωνα με το DIN ISO 2768 με ακατέργαστη
Ανεξάρτητες ανοχές πλάτους για κυλινδρικές και φλάντζες βουτύρες από χάλκινο
πλάτος [b]1] έως τις εξωτερικές διαμέτρους [d2] 100 mm: ±0,25 mm
πλάτος [b]1] μεγαλύτερη από τις εξωτερικές διαμέτρους [d2] 100 mm: ±0,5 mm

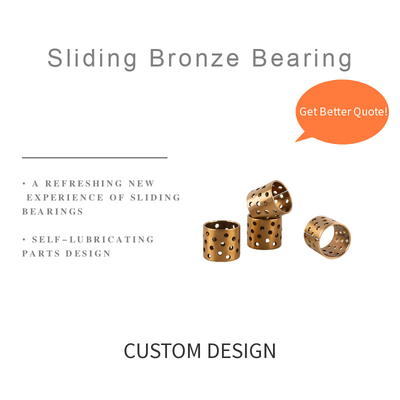

Φλάντζο Λεκάνιο διαδρόμου με μοτίβο τρύπας
Τα ρυμουλκούμενα με διάτρητο μοτίβο LD Τα ρυμουλκούμενα με διάτρητο μοτίβο (LD = μακροχρόνια λίπανση με την αποθήκη) είναι κατάλληλα για όλους τους τύπους λιπαρών υλών.Τα ελατήρια με εμβέλειες λίπανσης ST μπορούν εύκολα να αντικατασταθούν από ρουλεμάν με μοτίβο τρύπας LD- Πλεονεκτήματα: Significantly larger grease depot compared to bushings with grooves or lubrication indents Extension of the running time and the relubrication interval compared to ST bushings Collection of dirt and wear particles in the lubrication holes
Μεγάλη χωρητικότητα φορτίου χάλκινος με πολύ καλή θερμική σταθερότητα, πολύ καλή αντοχή στη διάβρωση, ανθεκτική στην φθορά.
Χρήση:Σφαιρικές πλάκες από χαλκό υπό φορτία κρούσης και συγκρούσεων, από χαλκό σε υδραυλικούς κυλίνδρους, από χαλκό στις γωνίες των αρθρώσεων των εξορυκτών και στα γεωργικά μηχανήματα.
Για τα φλάντζερ:
|
Εφαρμογή: |
μηχανήματα ανύψωσης, εξορυκτικών μηχανημάτων, |
|
Υλικό: |
ΚουΣn8P |
|
Πυκνότητα: |
80,8g/cm3 |
|
Δυναμικό φορτίο: |
100N/mm2 |
|
Μέγιστη γραμμική ταχύτητα (Grease): |
2m/s |
|
Μέγιστη τιμή PV λίπους: |
2.8N/mm2·m/s |
|
Δυνατότητα πίεσης |
> 460N/mm2 |
|
Δυνατότητα απόδοσης N/mm2 |
> 280N/mm2 |
|
Σκληρότητα: |
90-150 |
|
Άξονας ζευγαρώματος |
Σκληρότητα ≥ 50, τραχύτητα 0,4-1.0 |
|
Θερμοκρασία λειτουργίας |
-40~+150oC |
|
Συντελεστής τριβής |
0.06~0.15 |
|
Συντελεστής γραμμικής διαστολής |
18.5×10-6/K |
|
συντελεστής θερμότητας |
58W/m·K |
Ο συνδυασμός της συνεχώς αυξανόμενης πυκνότητας ισχύος και της ενεργειακής απόδοσης, σε συνδυασμό με τις συνεχώς αυξανόμενες απαιτήσεις για τη διάρκεια ζωής και την οικονομική απόδοση, οδηγούν σεαυξανόμενες απαιτήσεις για τα εξαρτήματα και την παραγωγήΜε το συνδυασμό ειδικά αναπτύχθηκε και κατασκευάστηκευλικά υψηλών επιδόσεωνμε τις πιο προηγμένες τεχνολογίες κατασκευής τόσο για στροφικά όσο και για κυλούμενα επίπεδα ρουλεμάν,Τα χαλκάνια ρυμουλκούμενα είναι ιδανικά προσαρμοσμένα στις τρέχουσες και μελλοντικές απαιτήσεις των κατασκευαστικών και γεωργικών μηχανημάτων και της υδραυλικής βιομηχανίας.
Το ρουλεμάν είναι κατασκευασμένο από χαλκό με ομοιόμορφα διατεταγμένες τρύπες πετρελαίου.Το FB092 έχει τα πλεονεκτήματα της άφθονης αποθήκευσης πετρελαίουΜπορεί να αντικαταστήσει τα σκεπάσματα που κατασκευάζονται από πλήρη χαλκό, επιπλέον, ταιριάζει σε συνθήκες μεσαίου φορτίου και χαμηλής ταχύτητας, συμπεριλαμβανομένης της μηχανής μεταφοράς.μηχανή ανύψωσης, αλεξίπτωτο, μηχανή ευθυγράμμισης κλπ.
|
Βασικό υλικό |
CuSn8P0.3 ή CuSn6.5P0.1 |
||
|
Σκληρότητα |
HB90~120 |
Περιορισμός θερμοκρασίας |
-100°C~200°C |
|
Δυνατότητα φόρτωσης |
60N/mm2 |
Περιορισμός ταχύτητας |
2.5m/s |
|
Ονομαστική διάσταση d1 |
|
Ανεπάρκεια εγκατάστασης |
|
|---|---|---|---|
|
μεγαλύτερο από |
Μέχρι |
Οικισμός H7 |
Υποκείμενο εσωτερικά-Ø μετά την τοποθέτηση στο περίβλημα H7 (μέσα) |
|
10 |
18 |
0 / +0,018 |
0 / +0,043 |
|
18 |
30 |
0 / +0,021 |
0 / +0,052 |
|
30 |
50 |
0 / +0,025 |
0 / +0,062 |
|
50 |
80 |
0 / +0,030 |
0 / +0,074 |
|
80 |
120 |
0 / +0,035 |
0 / +0,087 |
|
120 |
180 |
0 / +0,040 |
0 / +0,100 |
|
180 |
250 |
0 / +0,046 |
0 / +0,115 |
|
250 |
305 |
0 / +0,052 |
0 / +0,130 |
|
σ* |
f1 |
f2 |
|
1 |
0,6 ± 0,4 |
μέγιστο 0,4** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 ?? d1) / 2
** προαιρετικές στρογγυλεμένες γωνίες
Τα μπουσάνια με τις εγκοπές λίπανσης είναι συρόμενα στοιχεία που έχουν αποδειχθεί εδώ και πολλά χρόνια.Οι κοιλότητες λίπανσης που έχουν ήδη ενσωματωθεί στις ζώνες κατανέμονται ομοιόμορφα σε ολόκληρη την επιφάνεια οδήγησηςΓεμίζονται με λίπος πριν από την συναρμολόγηση του άξονα και εξασφαλίζουν ένα ομοιόμορφο λίπος σε όλο το ρουλεμάν.
Ένα πλεονέκτημα των θάμνων με λάστιχα είναι ότιμπορούν να μειωθούν σε οποιοδήποτε επιθυμητό πλάτος χωρίς να προκαλούν μειονεκτήματα στα λάδια λίπανσης.
Σε αντίθεση με τα γνωστά μοντέλα από χάλκινο μπρούντζο, στα οποία η βούσκα και η σφραγίδα πρέπει να τοποθετηθούν χωριστά, είναι επίσης δυνατό να αποκτηθεί η βούσκα και η σφραγίδα ως ολοκληρωμένο μέρος.
Δεν είναι μόνο η θήκη και ο άξονας που είναι σημαντικοί στο τριβολογικό σύστημα, η λιπαντική ενέργεια και το περιβάλλον (π.χ. αέρας, αερίου, αλμυρού νερού, σκόνης κλπ.) είναι εξίσου σημαντικά.Το περιβάλλον γενικά δεν ελέγχεται, σε αντίθεση με την λιπαντική.
Η λίπανση δεν βελτιώνει μόνο τις ιδιότητες οδοντωτικής λειτουργίας, αλλά επιτυγχάνει και άλλα πλεονεκτήματα:
Η τριβή προκαλείται από την αλληλεπίδραση δύο σωμάτων υπό φορτίο και κίνηση.διαχωρίζει τις μεταλλικές επιφάνειες της βουστούρας και του άξονα.
1Πίεση στα χάλκινα μπουσίνια.
Για να διασφαλιστεί η ανεπιφύλακτη εγκατάσταση, συνιστάται ένα σχοινί ώμου με ελεύθερη περιστροφή για το σφραγιστικό χείλος μεταξύ του άξονα καθοδήγησης και του ώμου.Η ελεύθερη περιστροφή είναι απαραίτητη έτσι ώστε η σφραγίδα να μην καταστραφεί κατά την πίεσηΤο σχοινί του ώμου θα πρέπει να έχει ένα καλώδιο μεγέθους τουλάχιστον 3 mm x 15°.
Ωστόσο, η θήκη μπορεί επίσης να πιεστεί με ένα πιάτο.η σφραγίδα πιέζεται ελαστικά προς το κέντρο της θήκης και επιστρέφει στην αρχική της θέση μετά τη διαδικασία τοποθέτησης του πίνακα.
2Εγκατάσταση του αγωγού.
Κατά την τοποθέτηση του άξονα, πρέπει να λαμβάνεται υπόψη ότι η εσωτερική διάμετρος του σφραγιστικού χείλου έχει μικρότερη διάμετρο από την άξονα.Για να είναι εύκολη η εισαγωγή, ο άξονας πρέπει να έχει διάμετρο τουλάχιστον 3 mm x 15°.Η τοποθέτηση απλουστεύεται περαιτέρω αν ο άξονας λιπαίνει ελαφρώς πριν από την τοποθέτηση.
3Λιπαίνοντας τα χάλκινα μπουσίνια.
Χωρίς σφραγίδα, δεν είναι εγγυημένη η πλήρης γέμιση των χάλκινων καλυμμάτων μέσω της βρυζιάς λίπους.Η σφραγίδα προκαλεί την πίεση του αεριωθούμενου να συσσωρευτεί στις χάλκινες βουσιές κατά τη διάρκεια της λίπανσης, κατά την οποία το λίπος διαρρέει μέσω της σφραγίδας μόνο μετά την πλήρη γέμιση της θήκης.βεβαιωθείτε ότι η βούσκα είναι καλά λιπαρή πριν τοποθετήσετε τον άξονα.
| Κατάσταση: | Βραβένες μπουσόνεςδιαχωρισμός: |
| Κατάσταση λίπανσης: λίπος | > 0,1 mm |
| Κατάσταση λίπανσης: λάδι | μικρός |
| Φορτίο: μεγάλο | μικρός |
| Φορτίο: μικρό | Μεγάλο |
| Κίνηση: αργή | μικρός |
| Κίνηση: ταλαντώμενη | μικρός |
| Κίνηση: γρήγορη | Μεγάλο |
Το απαιτούμενο παιχνίδι των κεντρικών χάλκινων καλυμμάτων εξαρτάται από την προμηθευόμενη λιπαντική ύλη, το φορτίο και την ταχύτητα οδικής κίνησης.
Ο πίνακας έχει σχεδιαστεί για να σας βοηθήσει να επιλέξετε την απαιτούμενη απόσταση.η καμπύλη προς τα πάνω μπορεί εύκολα να υπερβεί.
Η ανοχή του άξονα πρέπει να ρυθμίζεται σύμφωνα με το απαιτούμενο ελάχιστο παιχνίδι.Η τάξη ανοχής πρέπει να είναι IT6 για υψηλές απαιτήσεις και IT7 ή IT8 σε κανονικές περιπτώσεις.
Εάν χρησιμοποιούνται τυποποιημένες βουσιές με ανοχή εσωτερικής διάμετρου H9, συνιστάται να γίνεται ανοχή του άξονα με e ή f. Για άξονες με ανοχή h,υπό την προϋπόθεση ότι το φορτίο του χάλκινου καμπαναριού δεν είναι πολύ υψηλό, η διάτρηση του σπιτιού μπορεί να επεκταθεί από H7 σε F7Η θήκη συνδέεται με την αντίστοιχη θήκη και το τρύπα της θήκης είναι ελαφρώς μεγαλύτερο.
Πληροφορίες συσκευασίας:
1Εσωτερική συσκευασία
Μικρά προϊόντα: 100-200 κομμάτια ανά σφραγισμένη πλαστική σακούλα.
Για μεγαλύτερα προϊόντα: 2-10pcs ανά κυλίνδρο πλαστικής ταινίας (εξαρτάται από το μέγεθος του προϊόντος)
2. Εξωτερική συσκευασία&Αφορική συσκευασία
Καρτόνι (εξαρτάται από το μέγεθος του προϊόντος)
ξύλινη θήκη ή παλέτα, να φυλάσσεται ασφαλή για μεταφορά.
